CORSAIR「330R Silent」内部構造チェック

ボディ外装回りをくまなくチェックした後は、いよいよPCケースの核心たる内部構造のチェックを開始する。ボディ同色に塗装された内部を左側面から眺めると、実にシンプルな設計である事が分かる。一切の無駄をそぎ落とした「330R Silent」、まずはドライブベイレイアウトから解説していこう。

「教科書通り」のドライブベイレイアウト

シンプルで無駄のない、まさに「教科書通り」の内部構造を採用する「330R Silent」。最もそう感じさせるのが、ドライブベイレイアウトだろう。光学ドライブおよびHDD/SSDのストレージ搭載エリアはフロント寄りに割り当てられ、これ以外の箇所に搭載スペースは一切見当たらない。次にドライブベイ毎に詳細を解説していこう。

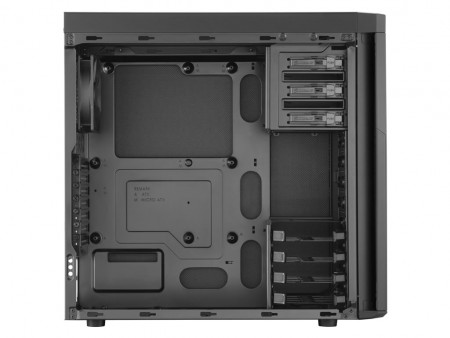

フロント側に集約されたドライブベイエリア。上中下3段のうち、中段は空きスペースになっている

5.25インチオープンベイ

3段仕様の5.25インチオープンベイ。「330R Silent」は開閉ドアが装備されていることから、光学ドライブのベゼルはどんなカラーでもOK。外観を損なう心配が無い。また通気孔仕様のフロントベゼルは、PCケース内部から取り外しが可能。ドライブの固定にはツールフリーのロック機構を備えている。

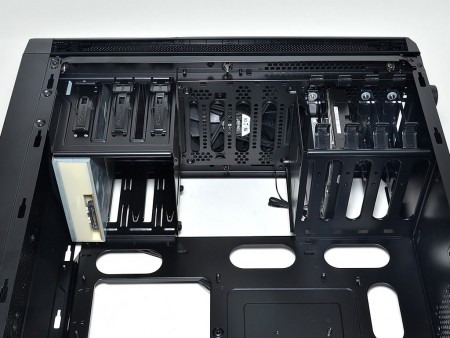

全3段仕様の5.25インチオープンベイは、ツールフリーのロック機構を装備する
フロントベゼルは両サイドのツメにより固定。取り外しはPCケースの内部から行う必要がある。なおベゼルには予め防塵フィルタが装着されていた

2.5/3.5インチ共用シャドウベイ

ボトム面に固定されているのは、HDDケージタイプの2.5/3.5インチ共用シャドウベイだ。ここにはツールフリーで抜き差しできる専用トレイが装備されており、2.5インチSSD/HDDまたは3.5インチHDDを最大4台まで搭載する事ができる。ミドルタワーPCケースの多くは、HDDケージを5.25インチオープンベイまで「2段重ね」にするところだが、「330R Silent」はシンプルな設計が特徴。ストレージは必要最低限の格納スペースだけを用意し、上段はグラフィックスカードの搭載スペースに割り当てた。

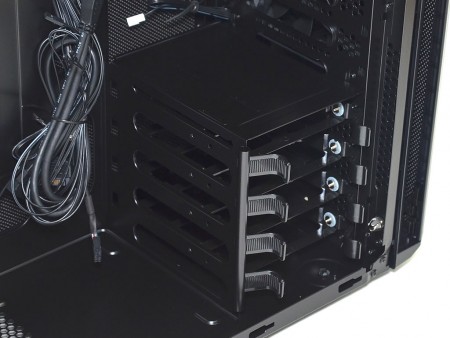

全4段仕様の2.5/3.5インチ共用シャドウベイ。ストレージの大容量化に伴い、4台分の搭載スペースでも十分対応できるという判断もあるのだろう。どうしても足りない場合は、市販の5.25インチ化マウンタ等を使う手もある
フレキシブルなABS樹脂製の専用トレイ。側面には振動吸収用ブッシュを備えた固定用ピンが装備されている
