「NEMESIS」付属品チェック

「NEMESIS」の概要から細部に至るまでをチェックした後は、付属品を確認しておこう。マザーボードに固定するために必要なリテンション一式は、ジッパー袋に収められている。各々個別梱包ではないが、それぞれ異なる形状である事から、必要な部品を見つけ出す事は容易だ。なお各部品の名称は、マニュアルの日本語表記に準拠させている。

プラスチック製の「バックプレート」はIntel系・AMD系共通	受熱ベース部をリテンション台座に固定するための「クロスバー」
「Intelマウンティングクリップ」	「AMDマウンティングクリップ」
「プラスチックナット」	ハンドスクリュータイプの「メタルナット」
「LGA2011ネジ」	「ボルト」
「M3ネジ」	冷却ファン固定用「防振ゴム」
「放熱グリス」	図説入りマニュアル

「NEMESIS」組み込み手順解説

次に冷却性能テストを行うべく、マザーボードに「NEMESIS」を取り付けてみよう。重量級の「NEMESIS」は説明するまでもなく、バックプレートを用いたネジ留め式が採用されている。部品点数はさほど多くないため、工程も決して複雑な部類ではない。
　なお今回はテストにIntel Core i7-4770Kを用意しているため、LGA1150の組み込み手順を解説している。

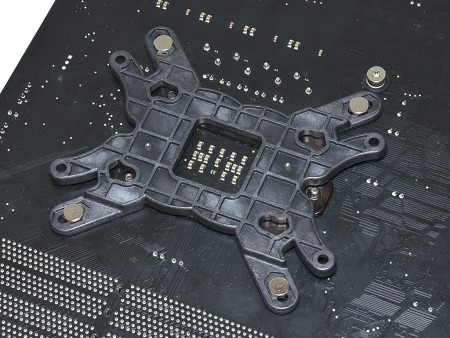

金属製「ボルト」を4本を、プラスチック製「バックプレート」とマザーボードの穴に通す。なおAMD系を含むLGA2011以外の全ソケットに、この「バックプレート」を使用する事になる

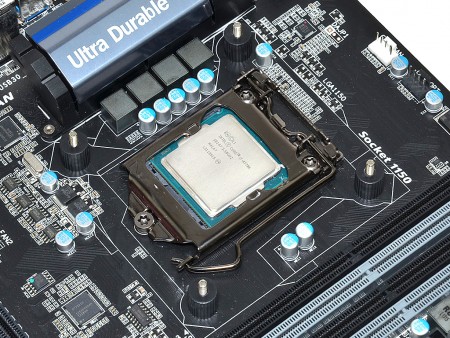

	4本の貫通させた「ボルト」に、「プラスチックナット」をはめていく。これが台座の”支柱”にあたるワケだ

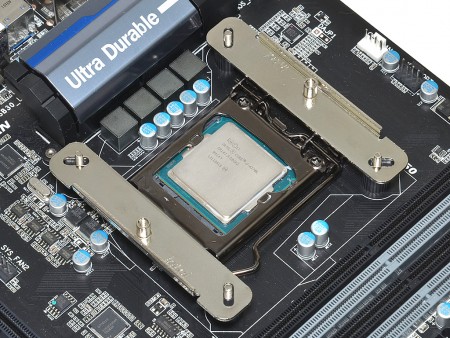

金属製「Intelマウンティングクリップ」を”支柱”に載せる。方向が決められているので、マニュアルを確認しておこう

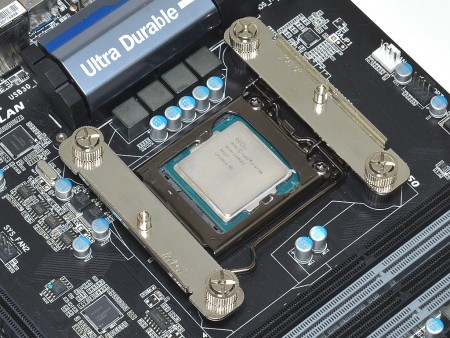

「Intelマウンティングクリップ」を”支柱”に固定すべく、ハンドスクリュータイプの「メタルナット」で締め付けていく。なお「Intelマウンティングクリップ」の搭載方向を変える事で、ヒートシンクも90°搭載角度が変わってしまう。並行にレイアウトされる「Intelマウンティングクリップ」と”同方向ヘアフロー”になると覚えよう
「クロスバー」を使い、ヒートシンクの受熱ベース部をリテンション台座に固定。固定には「M3ネジ」を使用。なお固定時は冷却ファンを取り外しておく必要がある

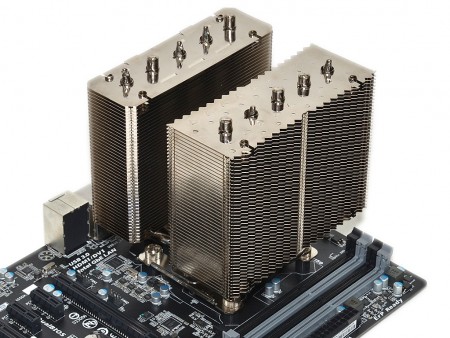

マザーボードへのマウント作業はこれで完了。あとは任意箇所に冷却ファンを固定すればいい。今回搭載したヒートシンクレイアウトは、一般的なサイドフロー型CPUクーラー同様、PCケース背面方向に空気を排出するエアフローレイアウトにしている
