エルミタ的速攻撮って出しレビュー Vol.176
2012.09.24 更新
文：GDM編集部 松枝 清顕

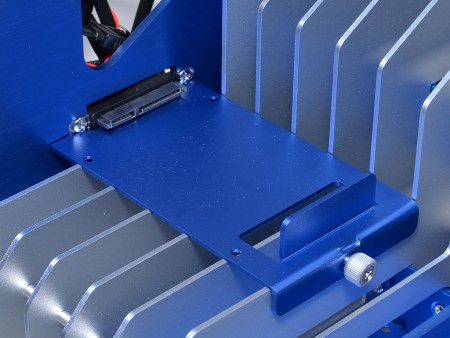

2.5インチストレージサイズの小さなブラケットは、SSD専用スペース。1本のハンドスクリューで固定され、SSD底面ネジを利用してマウントする。もちろんここにもSATA EZスワップ機構が採用され、インターフェイスのジョイントは容易だ
 |
 |
| 「2.5インチHDDブラケット」（マニュアル記載ママ）もメタリックブルー塗装。“かえし”がある面にSSDをマウントする | |
 |
 |

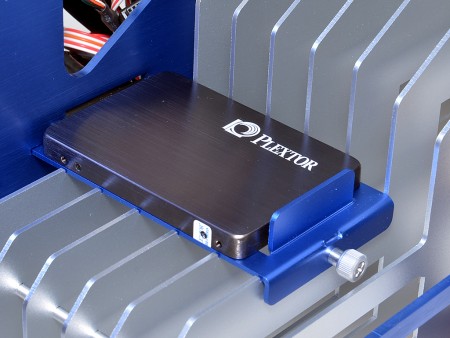

| SSD底面に4本のネジでマウント。専用ネジを使えば、皿もみされたブラケット面はフラットな状態を保つ | |
| 落下しないハンドスクリュー |
|---|
 ドライブベイで使用されているハンドスクリューは、落下防止タイプ。完全に緩めてもケージ（ブラケット）にネジ本体が固定されているため扱い易い。なおプラスドライバーでガッチリ締め付ける事もできる。 |

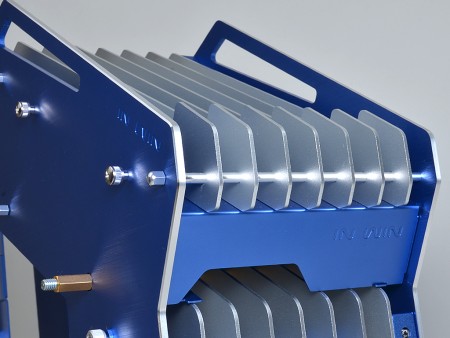

傾斜がつけられたフロント上部、その“ひさし”の下に見える「IN WIN」ロゴ付きパネルが5.25インチオープンベイだ。光学ドライブの使用頻度が低くなっているためか、隠れるようにレイアウトされた5.25インチオープンベイは、搭載するドライブ自体も斜めにマウントされることになる。

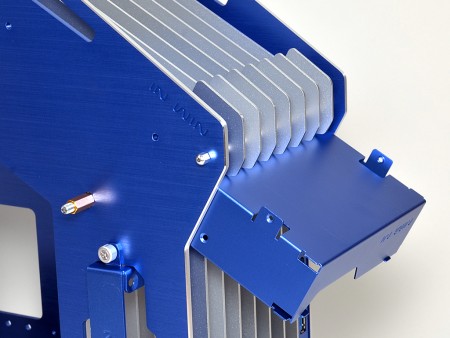

“斜めレイアウト”が特徴的な5.25インチオープンベイ。隠れるように装備されているのは、ドライブのベゼルカラーで外観を損なわない配慮もあるのだろう
正面左側面にある2個のハンドスクリューで固定された5.25インチオープンベイユニット。光学ドライブマウントには、まずユニットを完全に取り外す
 |
 |
| 「IN WIN」ロゴのある面が光学ドライブのインターフェイス面になる仕組み。なおユニットは少々きつくはめ込まれているため、擦り傷に注意しながら慎重に作業したい | |
