重いけどいいよね？正統派高冷却クーラー「Twin Frozr IV」

さて、本項ではクーラーを基板から取り外し、普段見ることのできない裏側からその様子を覗いてみよう。
　搭載するMSIオリジナルの大型クーラー「Twin Frozr IV」は、ズシリと重いアルミ製の堅牢仕様。基板に装着された放熱用のアルミプレート然り、軽量化の意思は薬にしたくともないようだ。ただしその高い冷却性能は折り紙つき。80mm径のデュアルファンと8mmφの極太ヒートパイプ、銅製ベースのヒートシンクで強力に冷やす。さらに起動時にファンが逆回転してホコリを吹き飛ばす「ダストリムーバブルテクノロジ」に対応するなど、小粋なギミックも搭載されている。

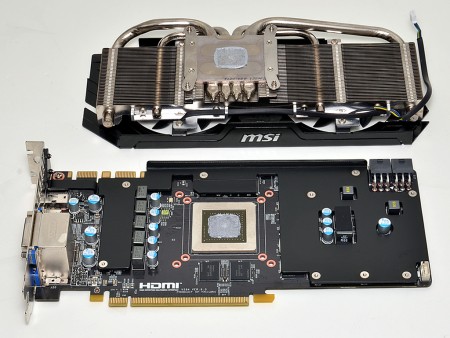

重量級クーラーを取り外すと基板上には放熱用のアルミプレートが。クーラーの外形寸法はW240×D105×H33mmだ

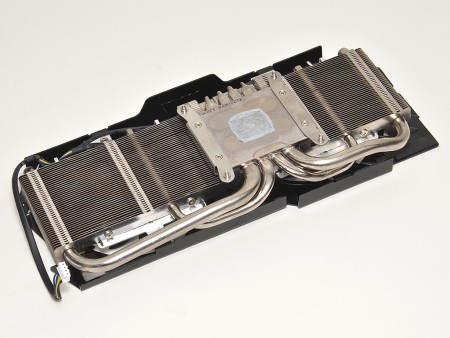

ニッケル処理が施された銅製ベースの受熱部は工作精度が非常に高く、冷却性能の高さをうかがわせる。φ8mmの極太ヒートパイプが見た目にも頼もしい

幾重にも重なった放熱フィン。側面にはファンコネクタケーブルを束ねるガイドも用意されている

80mm径のプロペラブレードファンをデュアル構成で搭載する。起動時には逆回転してホコリを吹き飛ばしてくれるという便利な機能をもつ

高いオーバークロック性能を支える強靭な骨格をチェックする

「N660GTX-Ti Twin Frozr IV PE OC」の基板は、高品質コンポーネントを満載した「ミリタリークラスIIIコンポーネント」仕様。かなりの余裕をもって設計されており、基板の外形寸法はW240×D100とミドルクラスの中では大型クラスだ。高耐久な部品のみならず、より高いオーバークロックを支える電源デザイン「Enhanced PWM Design」の採用など、随所に独自の工夫が施されている。

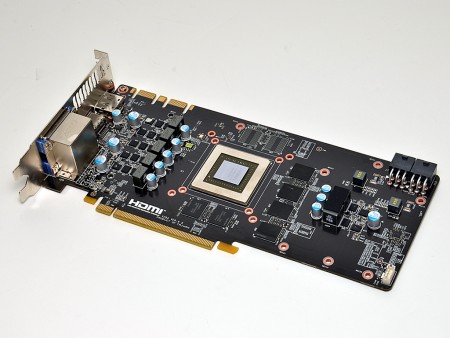

クーラーと放熱プレートを取り外した「N660GTX-Ti Twin Frozr IV PE OC」の基板。横幅はブラケット幅に収まっているものの、長さは240mmと大柄だ

NVIDIAのアッパーミドル向けGPU GeForce GTX 660Ti。ハイエンドモデル同様、GK104コアを採用する

メモリチップはSK Hynix製GDDR5「H5GQ2H24AFR-R0C」を基板表面6枚、背面2枚の計8枚構成で搭載。合計容量は2,048MBだ

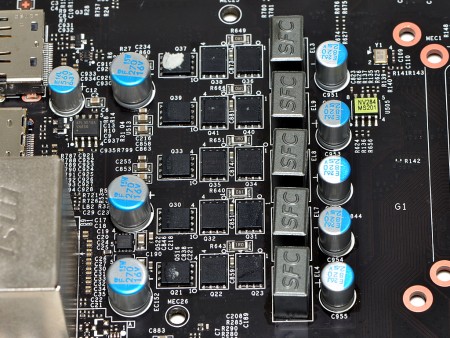

	電源部に搭載されるNICOS製MOSFET「P0403BK」

高効率かつ大出力を実現する「Super Ferrite Choke」

基板上のコンデンサはすべてアルミ個体コンデンサが採用される

PCI-Express補助電源は6pin×2構成。インターフェイスと合わせた最大供給電力は225Wで、190Wとされる「N660GTX-Ti Twin Frozr IV PE OC」にも問題なく電力を供給できる

デュアルファン構成の「Twin Frozr IV」は4pinコネクタで稼働する
