今回使用したテスト機材を個別にチェック

Lynnfieldの発売に伴い、新製品が続々発表されているのは、当サイトで紹介しているとおり。ここでは、テストで使用した製品を写真を使って詳細を見ていこう。

Intel Core i5-750

Core i5-750のCPUパッケージ	Core i5-750の刻印。S-SPECは「SLBLC」となっている

Core i5-750の裏面。中央に小さなコンデンサが並ぶ	左からCore i5-750、Core 2 Duo E7200、Core i7-920。Core i5-750のCPUサイズは、ほぼCore 2シリーズと同じだ
それぞれのCPUを裏から見たもの	Boxパッケージを比べたもの。手前がCore i5-750、後列左がCore 2 Duo E7200、右がCore i7-920。Core i5-750のBoxパッケージはかなり小さい
Core i5-750のBoxパッケージのラベル。「Threads 4」とプリントされているのが目新しいところ	左はCore i5-750、右がCore 2 Duo E7200に付属するCPUクーラー
ほぼ同サイズに見える2つのCPUクーラーだが、プッシュピンの間隔は微妙に異なっている。LGA775用が72mmなのに対し、LGA1156用は75mmとなっているため、相互に利用することはできない	CPUクーラーのファンを外したところ。左がCore i5-750、右がCore 2 Duo E7200。中央に銅が入っている以外、サイズや形状などは酷似している
左はCore i5-750、右がCore i7-920に付属するCPUクーラー。Core i7-920と比べると、Core i5-750のCPUクーラーはかなり小さい	Core i5-750のラベル。NIDEC製で12V/0.20Aとなっている

新ソケット LGA1156のCPU固定方法

LGA1156のCPU固定方法は、Core i7シリーズやCore 2シリーズと似ているが、より簡単に。レバーを跳ね上げると、自動的にソケットの外枠も開き、あとは従来同様にCPUの方向を合わせて載せ、ふたたびレバーを押し下げると自動的にロックされる仕組みとなっている。

GIGABYTE「GA-P55-UD3R」

【基本スペック】 ・Intel P55 Expressチップセット ・LGA1156ソケット（Lynnfield Core i5/i7） ・メモリ DDR3-2200（OC）/1333/1066/800 x4 ・拡張スロット PCI-Express2.0（x16）x1/PCI-Expres（x4）x1/PCI-Express（x1）x1/PCIx4 ・ATI CrossFileX対応 ・GigabitLAN x1（Realtek RYL8111D） ・8ch HD Audio Codec（Realtek ALC888） ・SATA2（x10/eSATA x2）/IDE x1/FDD x1 ・GIGABYTE SATAⅡcontroller ・JMicron JMB362 SATA controller 市場想定売価19,000円前後 問い合わせ／株式会社リンクスインターナショナル http://www.links.co.jp/

GIGABYTEのP55搭載マザーボードの中で、もっともバランスの取れた製品。多くの場合、このマザーボードを選ぶのがベストとなるだろう

SATAは全部8ポート用意されている	PCI Express x16スロットは2つ用意され、CrossFireXに対応
VRDは10回路構成と、豪華な作り。その上にはヒートパイプ付きのヒートシンクが装着されている	メモリスロットはDIMM×4構成
	バックパネルの様子。USB 2.0×8、eSATA×2と拡張性は高い

GIGABYTE「GA-P55-UD6」

【基本スペック】 ・Intel P55 Expressチップセット ・LGA1156ソケット（Lynnfield Core i5/i7） ・メモリ DDR3-2200（OC）/1333/1066/800 x6 ・拡張スロット PCI-Express2.0（x16）x2/PCI-Expres（x4）x1/PCI-Express（x1）x2/PCIx2 ・NVIDIA SLI対応 ・GigabitLAN x2（Realtek RYL8111D） ・8ch HD Audio Codec（Realtek ALC889A） ・SATA2（x12/eSATA x2）/IDE x1/FDD x1 ・GIGABYTE SATAⅡcontroller ・JMicron JMB362 SATA controller 市場想定売価33,000円前後 問い合わせ／株式会社リンクスインターナショナル http://www.links.co.jp/

GA-P55-UD3Rの上位モデルとなる製品で、NVIDIA SLIに対応するのが大きな特徴だ

PCI Express x16スロットを3スロット装備。上2スロットは「x16 + x0」または「x8 + x8」として使用可能。下段のスロットはx4として機能する。なおマルチGPUとして機能するのは2-wayまでだ

「PCIEX1_1」スロットは、平行ライン上にちょうどP55チップのヒートシンクが占有しているため、マニュアルには長尺カードは装着できない旨が記載されているが、物理的に使用は不可能と考えた方が良さそうだ。 　さらに、一番下に位置する「PCIEX4_1」スロットは、デフォルトバンド幅がx1となり、×4モードで構成される場合は、「PCIEX1_1 」と「PCIEX1_2」スロット、および eSATAコネクタは「PCXEX4_1」スロットとバンド幅が共有になるため、使用ができなくなる事も頭に入れておこう

SATAは充実の10ポートが用意されている	各ヒートシンクはすべてヒートパイプで結ばれている
VRDは圧巻の24回路	一見、eSATAポートに見える黄色のコネクタは、eSATAとUSBの両方が使えるコンボタイプとなっている

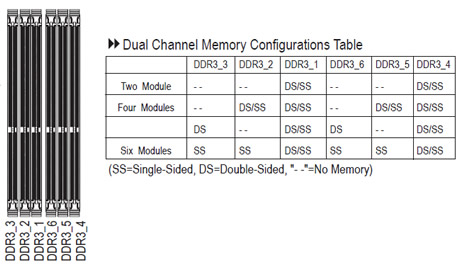

	メモリはDIMMx6スロット、最大16GBまで搭載可能。ただし若干の制限が存在する。DDR3メモリ2枚挿しのDualCannelおよび4枚挿し（2枚+2枚）のDualCannelは問題が無いが、6枚挿しの場合は「DDR3_2」、「DDR3_3」,「DDR3_5」、「DDR3_6」は“Single-Sided”タイプのみサポートとなり、“Double-Sided”タイプは「DDR3_1」および「DDR3_4」のみが対応しているので注意が必要（下図参照）

CORSAIR「CMX8GX3M4A1600C9」

CorsairのP55向けメモリ「Corsair CMX8GX3M4A1600C9」。借用した製品は白い箱入りとなっていた	このメモリは2GB×4枚構成で、合計容量8GBとなる。当然ながら8GBすべてを使うには64bit版OSが必要だ
メモリの両面にはヒートスプレッダが装着されている	スペックはDDR3-1600に対応、PC3-12800となっている
	【基本スペック】 ・DDR3-1600MHz ・XMS1.2対応 ・8GB（2GBx 4枚セット） ・サイズ 31x 136mm ・レイテンシ 9-9-9-24 ・ヒートスプレッダ搭載 問い合わせ／株式会社リンクスインターナショナル http://www.links.co.jp/
9-9-9-24/1.65Vと高スペック

CORSAIR「CMPSU-850HXJP」

850W/80PLUS SILVERに対応する高性能な電源ユニット	140mm角の静音ファンを搭載
CMPSU-850HXJPのスペック表。シングルレールの12Vは70Aの大容量	主要コネクタ以外はすべて着脱式となっているため、PCケース内もスッキリ配線できる
	【基本スペック】 ・定格出力850W ・ATX12V v2.3 及び EPS12V 2.91 ・140mmダブルボールベアリングファン ・サイズ 150（幅）×180（奥行）×86（高）mm ・重量 2.5kg 問い合わせ／株式会社リンクスインターナショナル http://www.links.co.jp/
電源の負荷率が20％のとき変換効率が85％以上、負荷率が50％のとき変換効率が88％以上、負荷率が100％のとき変換効率が85％以上の高変換効率電源

GIGABYTE「GZ-AA3CBI-SNS」

ダイヤモンドカット加工を施した高品位なアルミケースiSoloシリーズのシルバーモデル「GZ-AA3CBI-SNS」	ツールレスのロック機能、水冷対応、優れた冷却性能、拡張性＆メンテナンス性を実現する

	【基本スペック】 ・200（幅）×494（奥行）×440（高）mm ・5.25"x5/3.5"x2/3.5"シャドウベイx3 ・拡張スロットx7 ・サイズ 150（幅）×180（奥行）×86（高）mm ・重量 8.5kg ・対応マザーボード ATX/Micro ATX ・フロント：120mmファン×1 リア：120mmファン×1 問い合わせ／株式会社リンクスインターナショナル http://www.links.co.jp/
静音120mmファンを前後2基を装備。フロント吸気はHDD冷却を兼ね、リア排気はCPUクーラーからの熱を筐体外へ急速に排出させる事ができる。なおこのケースについては、近日別途詳細レビューを掲載する予定なので、乞うご期待
