エルミタ的速攻撮って出しレビュー Vol.669

ENERMAX「LIQFUSION」に見る、ここまで来たオールインワン型水冷ユニット

2018.07.11 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • google+
  • hatena
  • pocket

ENERMAX「LIQFUSION」の組み込み手順を解説

次に「LIQFUSION」の組み込み手順を解説していこう。搭載テストに使用したPCケースは先日詳細検証をお届けした「SABERAY」で、マザーボードは最も一般的なLGA1151プラットフォームの製品を用意した。なお異なるプラットフォームでも「Back Plate」(LGA2066は未使用)と「Position Plate」の固定用ネジ穴位置の違いを除けば手順はほぼ同じ。戸惑うことなく組み込むことができるはずだ。

ELC-LF240-RGB_35_1024x768
ソケット外周4つの穴に合わせ、「Back Plate」をマザーボード背面に「Position Screw」で仮止め
ELC-LF240-RGB_36_1024x768 ELC-LF240-RGB_37_1024x768

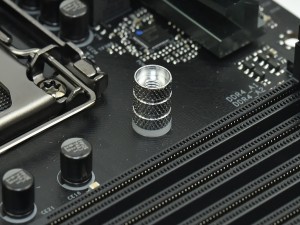

マザーボード表面から「Washer」と「Stand-off」を使い「Back Plate」を完全に固定
ELC-LF240-RGB_38_1024x768

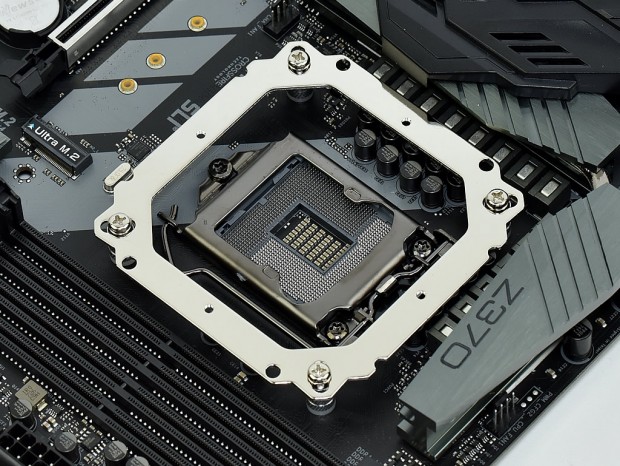

「Position Plate」を「Set Screw」で固定すれば台座の準備が完了する
ELC-LF240-RGB_39_1024x768 ウォーターブロックに搭載されているネジを使い台座に固定
ELC-LF240-RGB_40_1024x768
2本のネジを止めればマザーボード側の作業は完了だ
ELC-LF240-RGB_44_1024x768
2つの120mmファンを「Fan Screw」を使いラジエターに搭載。その後「Case Screw」を使いラジエターをケースに固定
ELC-LF240-RGB_45_1024x768 ELC-LF240-RGB_46_1024x768
「LIQFUSION」では、ファンやポンプの電源ケーブルに加え、3本のアドレサブルRGB LED(ファン×2/ウォーターブロック×1)用ケーブルがあるため配線が煩雑になりがち。余分なケーブルはしっかりとまとめておこう 今回はマザーボードをケースから取り外した状態で作業を行っているが、CPUクーラー用のホールがあるケースなら取り付けたままでも作業は可能だ
