エルミタ的速攻撮って出しレビュー Vol.1005

SuperO「M12SWA-TF」検証:サーバーグレード設計なのに最安なRyzen TR PROマザー

2021.06.04 更新

文:エルミタージュ秋葉原編集部 池西 樹/撮影:松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
AMD SuperO マザーボード
「Ryzen Threadripper PRO」シリーズに合わせて国内発売が開始されたSupermicro Computer, Inc.(本社:アメリカ カリフォルニア州)のAMD WRX80マザーボードSuperO「M12SWQ-TF」。SuperOブランドおなじみのサーバーグレード設計に加え、計6本のPCI-Express4.0(x16)や、4基のM.2スロットなど、コンシューマ向けでは最高峰の拡張性を備えつつ、現行のWRX80チップセットモデルでは最も安価に購入できるハイエンドマザーボードを徹底検証する。
m12awa_03_1024x768

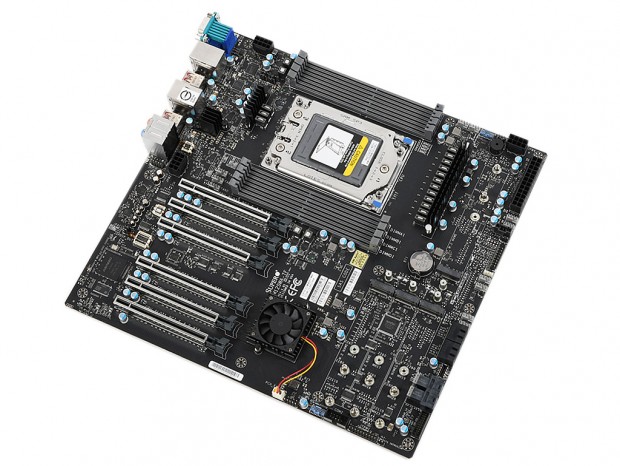

SuperO「M12SWA-TF」 市場想定売価税込85,250円前後(2021年3月26日発売)
製品情報(SuperO/株式会社アスク)

128レーンのPCI-Express4.0を活かし圧倒的な拡張性を実現

今回の主役である「M12SWA-TF」は、SupermicroのコンシューマブランドSuperOからリリースされた、AMD WRX80チップセットを採用するRyzen Threadripper PRO向けハイエンドマザーボードだ。

m12awa_001_1024x768
ワークステーションのようなウルトラハイエンドPC向けに設計された「M12SWA-TF」。PCケースのフロント(画像右側)からリア(画像左側)に抜けるエアフローを阻害しないよう、電源回路のヒートシンクやCPUソケット、メモリスロットなども基板に平行に配置

コンシューマ向けでは最高峰となるRyzen Threadripper PROの128レーンにおよぶ豊富なPCI-Express4.0を活かし、拡張スロットはPCI-Express4.0(x16)x6本を搭載。ありがちなレーン分割や排他制限もなく、シングルスロットのグラフィックスカードであれば6枚搭載した状態でもその実力を最大限に発揮できる。

m12awa_11_1024x768

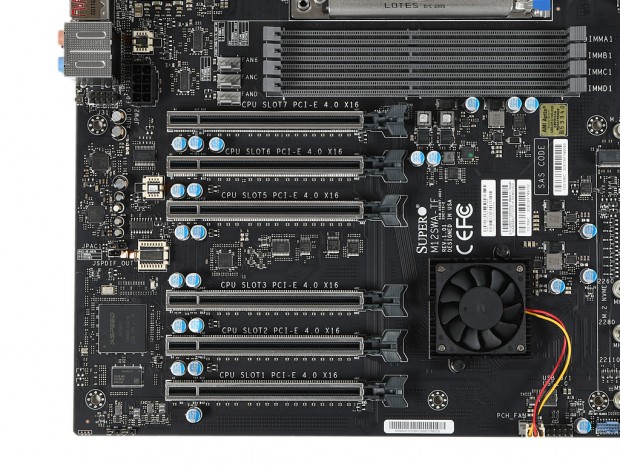

計6本のPCI-Express4.0(x16)スロット。すべてCPUに直結しており、制限なく使用することができる

また4基のM.2はいずれもPCI-Express4.0(x4)接続に対応。さらに2基のU.2と、4基のSATA3.0(6Gbps)も搭載しており、ストレージ周りも圧巻。さらにRyzen Threadripper PROのもう一つの特徴でもある8チャネルメモリに対応する8本のDDR4スロットを備え、メモリ容量はUDIMMでも最大256GB、RDIMMを使えば最大2TBまで拡張することができる。

m12awa_002_1024x542

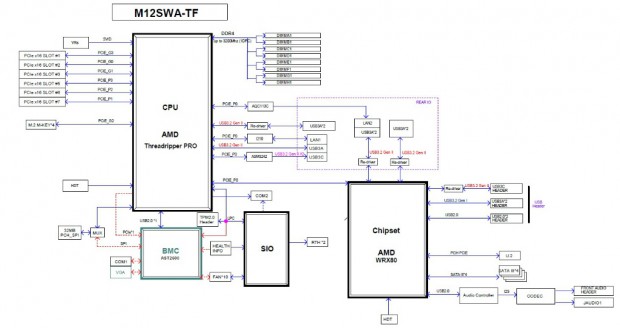

「M12SWA-TF」のブロックダイアグラム図。6本の拡張スロットの他、10ギガビットLANやギガビットLAN、USB3.2 Gen.2×2コントローラなどもCPUに直結されている

もちろんSupermicroの製品ということで、サーバーグレードの設計も健在。実装されているパーツは、サーバーでも使用されている高品質部材で、さらに電力損失を抑え安定動作を可能にする“最短配線”を採用。さらにIPMIによる遠隔管理機能も備え、他のPCから状態をリモートで把握することができる。

m12awa_01_1024x768 m12awa_02_1024x768
一応、コンシューマ向けSuperOブランドの製品に位置づけられる「M12SWA-TF」だが、パッケージはサーバー向けSupermicroのものが使用されていた

そのほか、ネットワークはMarvell「AQC113C」による10ギガビットLANと、Intel「I210-AT」のギガビットLANを搭載。また帯域幅20GbpsのUSB3.2 Gen.2×2 Type-Cポートを備えるなど、最新インターフェイスも充実している。それでいてRyzen Threadripper PRO対応マザーボードとしては現状最も安価で、非常にコストパフォーマンスの高い製品に仕上がっている。

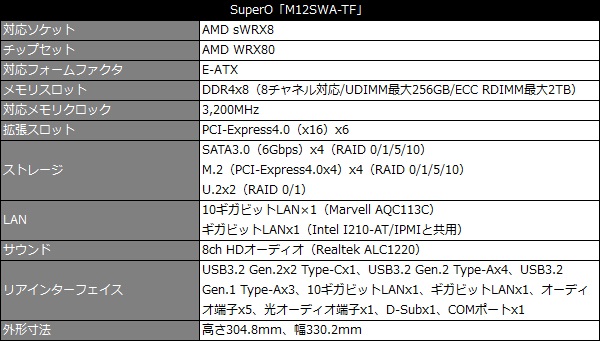

ただし、拡張性を重視した設計のためフォームファクタはE-ATX(高さ304.8mm、幅330.2mm)とコンシューマ向けのマザーボードとしては非常に大型。あらかじめPCケースの対応は確認しておく必要がある。

m12awa_001_spec_600x341
次のページ
サーバーグレードパーツによる15フェーズ電源回路
