エルミタ的速攻撮って出しレビュー Vol.792
2019.11.01 更新
文：松野 将太
続いてVGAクーラーを取り外し、基板側をチェックしていこう。大型のグラフィックスカードだが、放熱効果もある金属製フレームの採用により、基板が簡単にはたわまないよう補強されている。分解には若干クセがあり、バックプレート側からすべてのネジが取り外せる仕様ではなかった。
|
| ファンガードを取り外したところ。中央部のファンガードにはリング状にLEDが配置されているのが分かる |
|
|

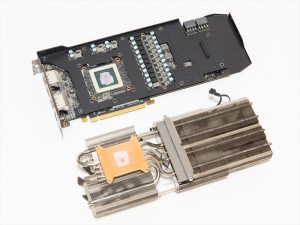

| VGAクーラーを取り外したところ。銅製の受熱ベースに5本のヒートパイプが接続されている | |
|
|

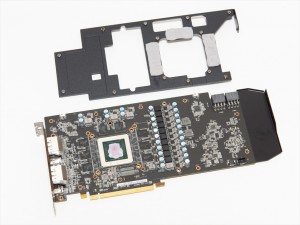

| フレームとバックプレートを外すと基板が露出。バックプレートの黄色のギアは一枚の金属プレートで成形されている | |
|
|

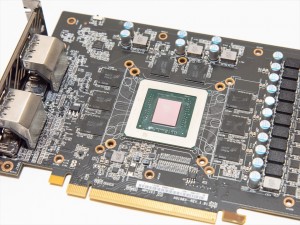

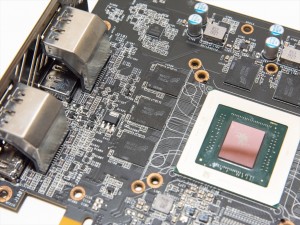

| Radeon RX 5700 XTのGPUダイ。ダイの周辺にはコの字型にビデオメモリを配置 | |
|
|

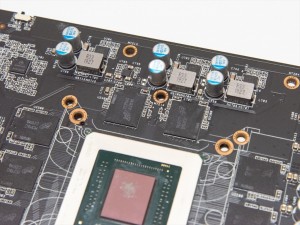

| メモリはMicron Technology製のGDDR6「MT61K256M32JE-14」。1枚あたりの容量は1GB（8Gb）で、転送速度は14Gbps | |
|
|

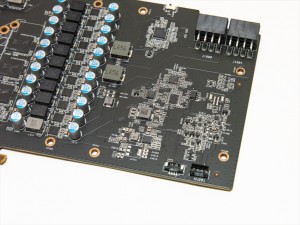

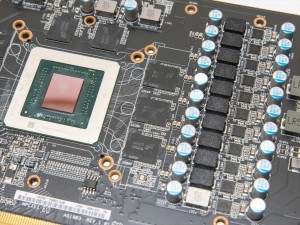

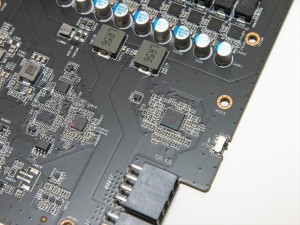

| 電源回路は10+1フェーズ。電解コンデンサやローハイトのタンタルコンデンサが混載されている | |
|

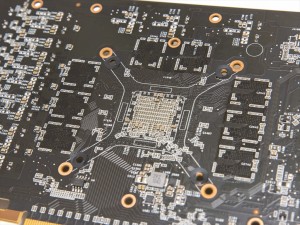

GPUダイの裏面。ビデオメモリ裏にサーマルパッドが貼り付けられていた |
