エルミタ的速攻撮って出しレビュー Vol.663
2018.06.23 更新
文：テクニカルライター・藤田 忠
|

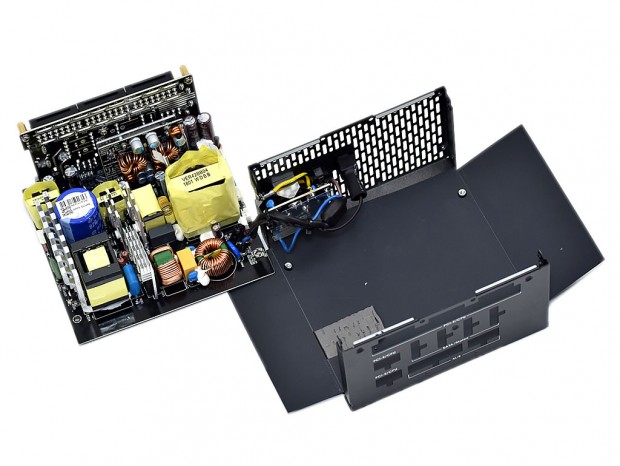

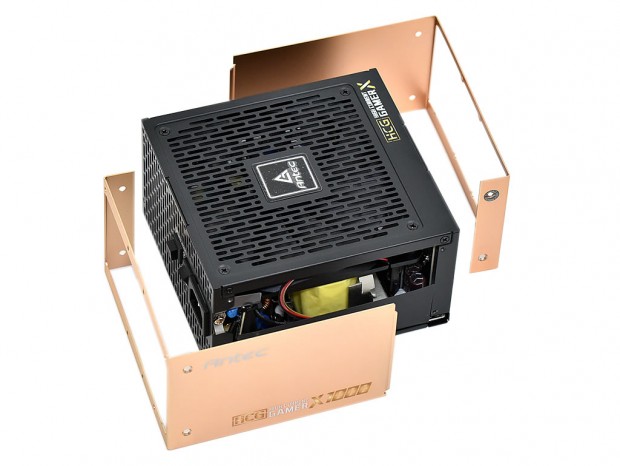

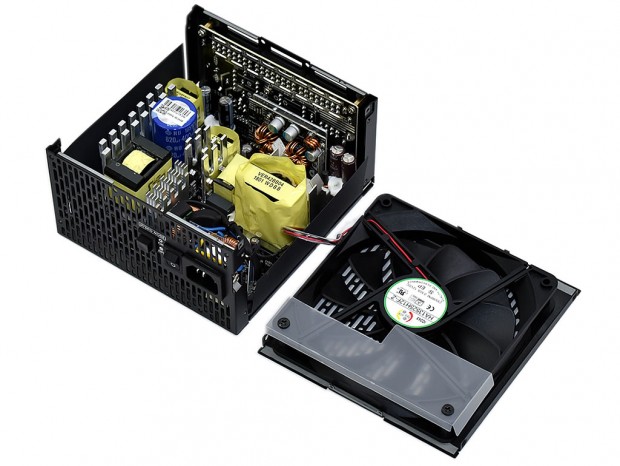

| 側面のアルミニウム製カバーとファンカバーを外すことで内部へのアクセスが可能になる |
|
| カバー固定ネジの1つはシールで封印されており、分解すると10年間の長期保証は一切受けられなくなるためオススメはできない |
内部構成を確認すると、高い変換効率を実現する「DC-DCコンバータ」や、高周波ノイズとスイッチング損失を抑制するサーバークラスの「フルブリッジLLC回路」で構成される独自の「PhaseWave Design」をはじめとした、高品質な回路が詰め込まれており、CPU 2系統、PCI-Express 8系統への安定した出力や10年間の長期保証を支えている。また保護回路は、過電流保護（OCP）、過電圧保護（OVP）、短絡保護（SCP）、過負荷保護回路（OPP）、無負荷定格速度運転（NLO）、過温度保護（OTP）、サージ突入電流保護（SIP）の7種類を備えている。
|

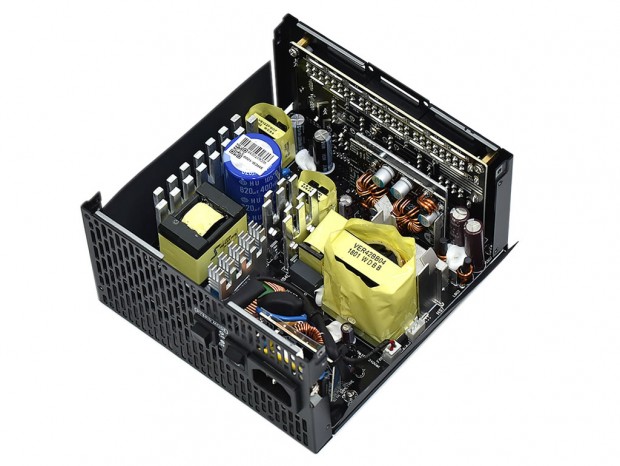

| 内部設計を確認すると高品質コンポーネントが、高密度で整然と配置されている |
|

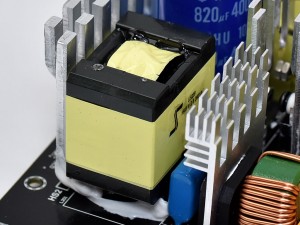

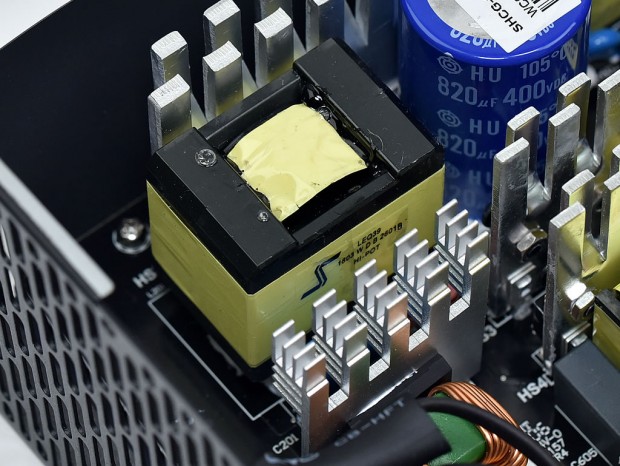

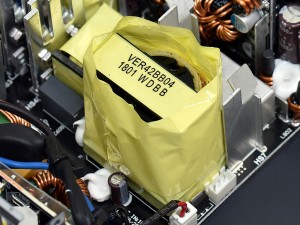

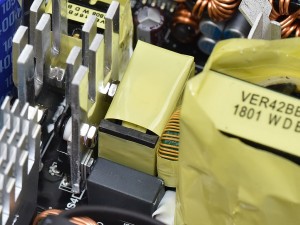

| 剥がし忘れたのか「フルブリッジLLC回路」のトランスには“Seasonic”のロゴを発見。整然とした内部設計からも製造はSeasonicに委託している可能性が大きい |
|
|
| コンデンサはすべて日本メーカー製。目視した限りでは日立やニチコン、日本ケミコンのものが使用されていた | |
|
|

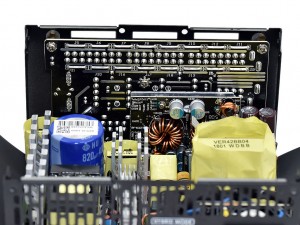

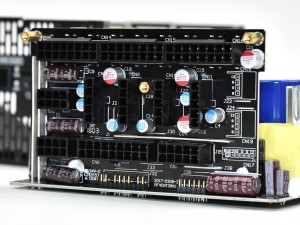

| モジュラーコネクタの基板。一部には耐熱性と応答性の高い固体コンデンサを採用。また、基板裏面の美しいハンダ処理にも注目だ | |
|
|

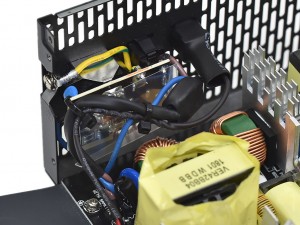

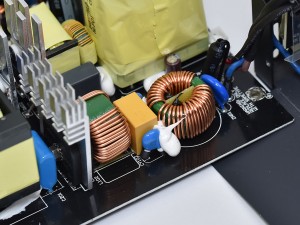

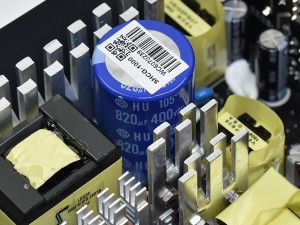

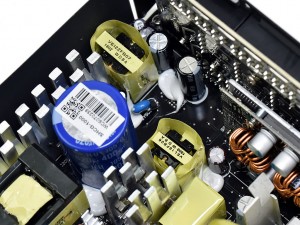

| ノイズ混入や突入電流を防ぐ、入力回路まわり | アクティブPFC回路まわり。基板を含め、コンポーネントの品質は高い |
|
|

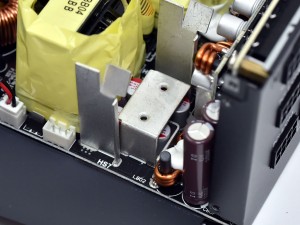

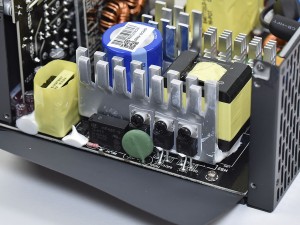

| 高周波ノイズとスイッチング損失を抑制する「フルブリッジLLC回路」 | スイッチング回路部で、発熱するMOSFETはヒートシンクに固定されている |
|
|

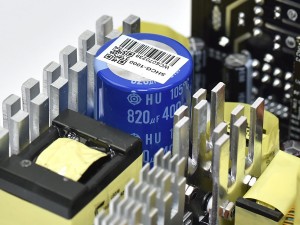

| 変換効率が高いため、搭載されているヒートシンクは小ぶりになっている | |
|
|

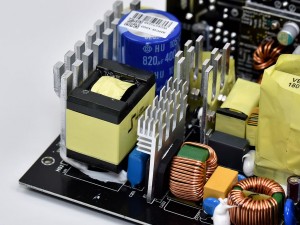

| 基板端にあるメイントランスと、その横に設置されているサブトランス | |
|
|

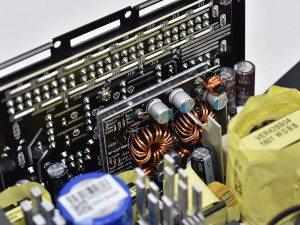

| 2次回路部には、高速応答の固体コンデンサを採用 | 高効率な電力変換を可能にする「DC-DCコンバータ」。コンポーネントの密度はかなり高い |
|
| 基板の下にはブラックカラーの絶縁体を採用。一部には基板裏面コンポーネントの熱を伝えるシートも備えている |
|

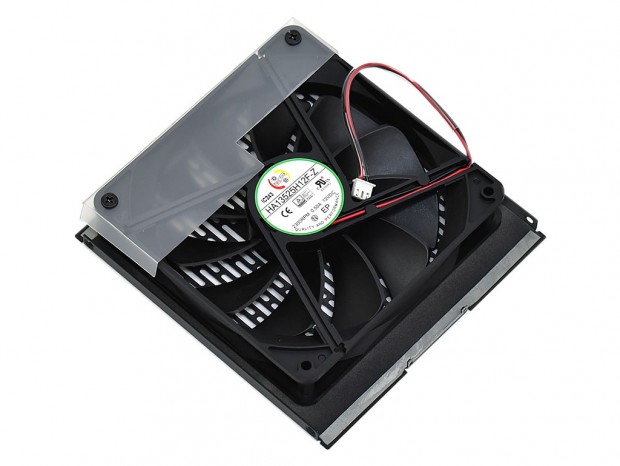

| 135mm径ファンは、Hong Hua製「HA13525H12F-Z」が採用されていた。12V、0.50Aで回転数は2300rpmになる |
|

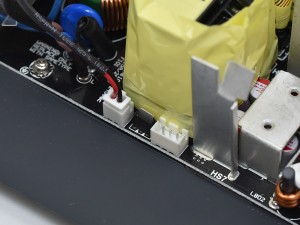

ファンは3pinコネクタで基板と接続し、電力供給と制御が行われる |
