エルミタ的速攻撮って出しレビュー Vol.614
2017.11.20 更新
文：エルミタージュ秋葉原編集部 池西 樹
大型の3連ファンクーラーと共に、高クロック動作を支えているのが独自チューニングを施したカスタム基板だ。放熱に有利な大型PCBには、MSIおなじみ「ミリタリークラス4」準拠の高品質コンポーネントによる10フェーズ回路を搭載。さらに300Wまでの追加給電が可能な2口の8pin電源コネクタや、ビデオメモリの冷却をサポートするメタルプレートが実装されていた。
|
|

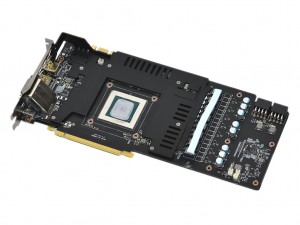

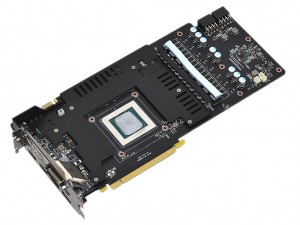

| ビデオメモリには基板の歪みを防止する効果もあるという、メタル製の冷却プレートを搭載 | |
|
| メタル製の冷却プレートを取り外したところ。メモリチップ実装部分には熱伝導シートが貼り付けられていた |
|

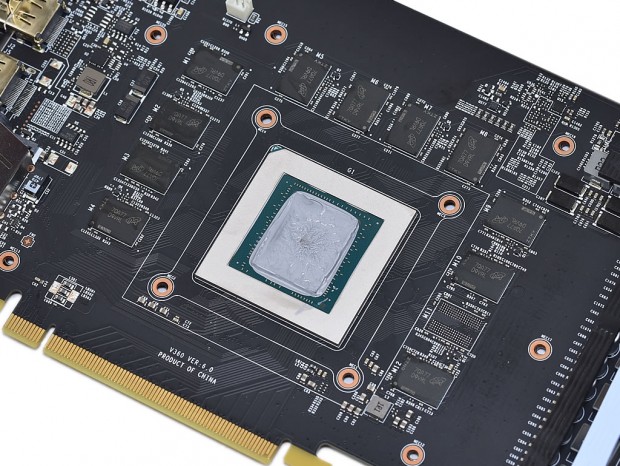

| 「GP102-350」コアを採用するGeForce GTX 1080 Ti。製造プロセスは、16nm FinFET、トランジスタ数は約120億で、CUDAコア数は3,584基 |
|
| メモリチップはMicron「MT58K256M321JA-110」。動作クロックは11Gbps、容量は1枚あたり1GBで、計11枚搭載 |
|
|
|

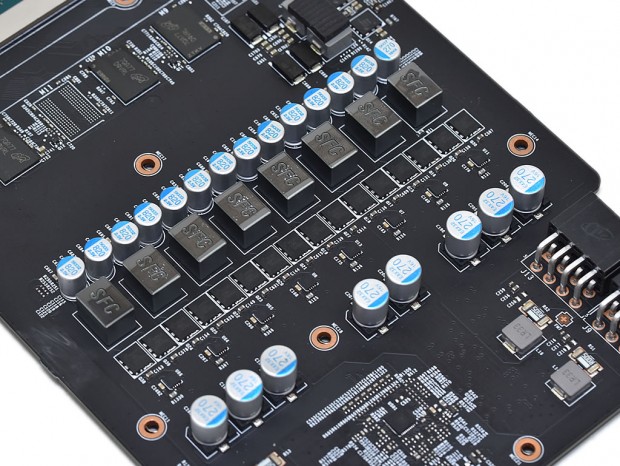

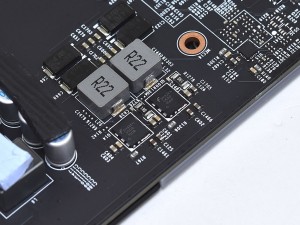

| 基板前方に配置された電源回路。目視する限りGPU用8フェーズ、メモリ用2フェーズの計10フェーズ構成 | |
|
|

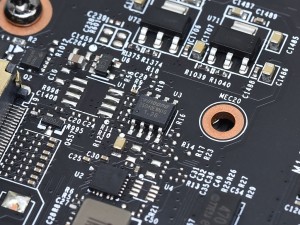

| RGB LEDコントローラITE「8295FN-56A」 | 4MbitフラッシュメモリWinbond「25Q40EWNIG」 |
|
|

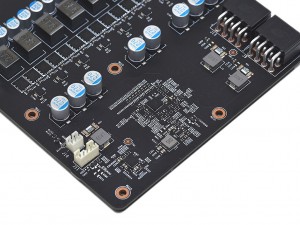

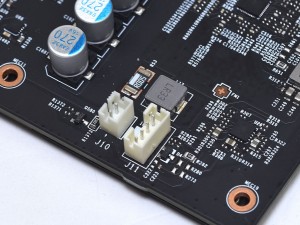

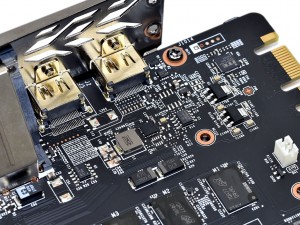

| HDMIポートはいずれも腐食に強い金メッキ仕様 | 冷却ファンとRGB LED用のコネクタは並んで配置 |
|
|

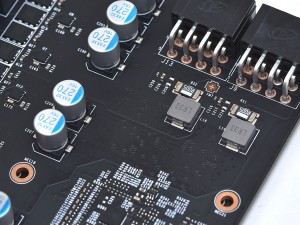

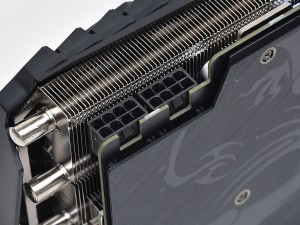

| 補助電源コネクタは8pin×2。PCI-Express3.0（x16）拡張スロットと合わせて最大375Wまで給電できる | |
