ケーブルマネジメント機構

ケーブルマネジメント機構は、内部の縦横にまたがる配線を整理整頓できる、重要な要素のひとつだ。昨今の「魅せるPC」を意識した組み込みにも密接に関係。実際に構成パーツを取り付ける前に、ケーブルのレイアウトを想定しながらチェックしておきたい。
　CPUクーラーメンテナンスホールは、マザーボードの縦列右横に2つ用意。電源ユニット付近にも大きな穴があり、この3つで主要なケーブルが行き来する事になる。

右サイドパネルを外し、マザーボードトレイ背面をチェック。よく見ると右上部分にも穴があり、CPU補助電源コネクタ部がフォローされている

右サイドパネルを外し、マザーボードトレイ背面を目視すると、いわゆる”裏配線”エリアがほとんど無い事が分かる。これではマザーボードトレイ背面に、ケーブルを収める事ができない。ところが右サイドパネルには段差が設けられており、外側に膨らみを持たせる事で裏配線スペースが確保されていた。単なるデザインではなく、実用的な設計というワケだ。

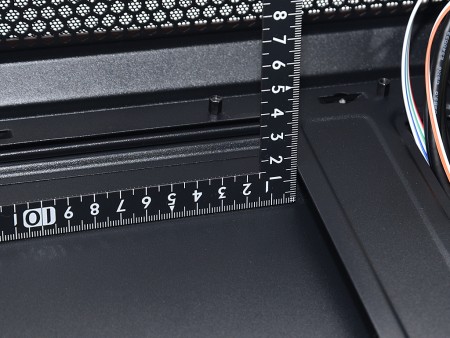

CPUクーラーメンテナンスホールから、右サイドパネルまでの距離を測ると、実測で約16mmといったところ。公称17mmの裏配線スペースは、サイドパネルのデザインにより稼ぎ出されているのだ

CPUクーラーメンテナンスホール

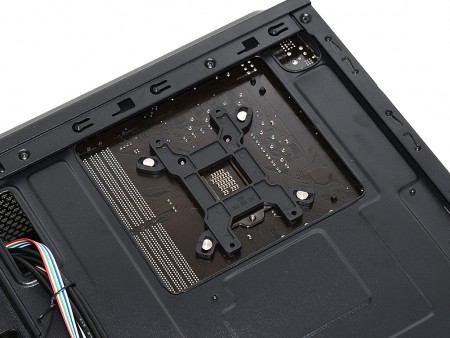

CPUソケット真裏に位置するCPUクーラーメンテナンスホール（カットアウト）。CPUクーラーの交換や、空冷から水冷化等アップグレードの際に活躍する。開口部は広く、標準的なサイズのバックプレートであれば、十分全てを露出する事ができる。なおカットサイズは実測で横幅が約150mm、縦が約135mmだった。

プラットフォームによる互換性を確保するため、CPUクーラーメンテナンスホールは横幅に余裕を持たせているようだ

ENERMAX「Fulmo.Q PLUS」の付属品総点検

「Fulmo.Q PLUS」の外装および内部構造の一通りをチェックしたところで、付属品を総点検しておこう。組み込みに必要なネジ類などは、ひとまとめにジッパー袋に収められていた。複雑な構造ではない、シンプル設計から、特殊なネジ等は使用されておらず、万一の紛失や不足時でも汎用品で代替えがきく。
　なお「Fulmo.Q PLUS」のマニュアルおよび製品資料に、付属品の詳細は記載されていなかった。よってここでは一般的な呼び方（名称）と、主な使い道を記した。同梱数については画像通りだが、予告無しに変更される場合がある。あくまで評価サンプルに付属されていた数として、ご了解頂きたい。

インチネジ。電源ユニット固定に使用。ワッシャータイプでヘッドは六角レンチにも対応	ワッシャー付きインチネジ
ミリネジ。ワッシャー付きで、SSDやマザーボードの固定に使用	パンチング仕様の拡張ブラケット。切り取った拡張スロットを埋める役割を果たす
マザーボードのヘッダピンに接続するスピーカー（ブザー）	ENERMAXロゴ入りの面ファスナー。ケーブルの結束に重宝。同社電源ユニットにもよく付属されている

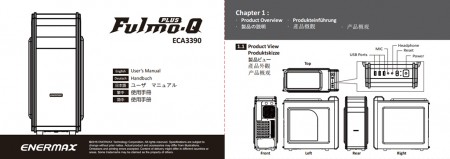

マニュアル。日本語を含む5カ国語対応。図説も豊富で、有効スペースも詳細に開示されている。なおENERMAXグローバルサイトから、PDFもダウンロード可能
