JONSBO「RM1」内部構造チェック

次に「RM1」の内部構造に迫っていこう。ミニタワーサイズでATXマザーボードが搭載できるだけに、内部容積にミドルタワーのような空間の余裕はない。それだけに、このモデルならではの仕掛けがあちこちに用意されていた。一見シンプルに見えるPCケースだが、設計者の苦労も読み取れる。考え抜かれた設計、そのすべてを解説しよう。

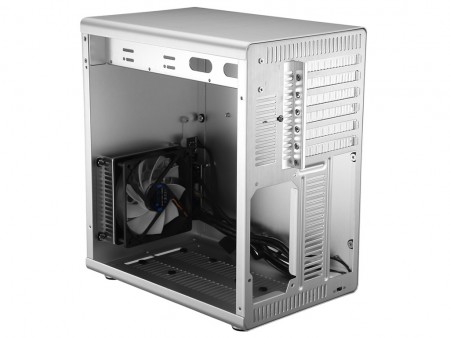

こちらは「RM1」のシルバーモデル。アルミニウム素材を生かした、クールな仕上がり。JONSBOはカラーリングのチョイスや見た目の美しさには定評を得つつある

5.25インチオープンベイ

近ごろ小型PCケースに限っては、非搭載でも珍しくない5.25インチオープンベイ。かつてはPCに必須だった光学ドライブの搭載スペースが、今や除外対象になってしまった。とはいえ、あれば便利に使えるとあって、「RM1」では1台分の5.25インチオープンベイが用意されている。
　出荷状態の5.25インチオープンベイには、アルミニウム製のブランクベゼルで塞がれている。フロントパネル同色のレッド塗装で、アルマイト加工が施されていることから、一体感がありデザイン上なんら違和感はない。
　なお光学ドライブの固定は、右側面4本のネジのみでマウントする事になる。左側面には逆側からドライブを支える「Left ODD Bracket」と飛ばれるブラケットが設けられ、水平状態を保つアシストをしてくれている。

ボディ同色のアルミニウム製ブランクベゼルは、内部から1本のハンドスクリューで固定されている
光学ドライブの固定は、右側面の4本ネジのみ。左側面には「Left ODD Bracket」があるものの、どこか頼りない。ただし実際に搭載してみると、想像よりもしっかりと固定できる
	ちなみにボトム面から光学ドライブまでの距離を計測すると、約275mmだった。ATX対応マザーボードとしてはかなり小型である事がわかる。なおドライブの奥行きは170mmで、リアパネルまでの空きスペースは約130mmだった

ボトム面の3.5インチと2.5インチシャドウベイ

内部容積が限られた「RM1」は、ボトム面もストレージ搭載スペースとして利用する。前後に2列用意されるスリットとは別に、ネジ穴4個が前後に計2セット用意されている。これがストレージ固定用の穴というワケだ。
　120mm口径冷却ファン付近にあるのが、2.5インチSSD用。背面側にあるのが、3.5インチHDD用だ。いずれもドライブの底面にある4つのネジ穴を使い、ボトム面にベタ置きで設置する事になる。

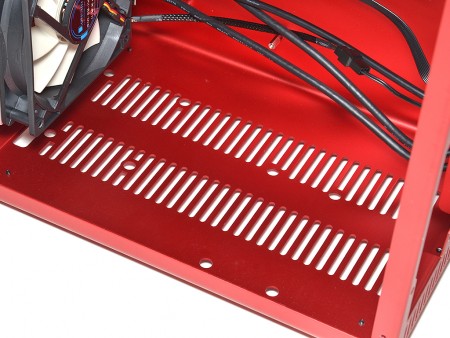

ボトム面にある1セット4つの丸穴が、ストレージ固定用のネジ穴。ちなみに3.5インチHDD用スペースに2.5インチSSDも搭載できるといった共用の概念はない
ストレージ固定には専用のワッシャー付きネジを使用。ゴムブッシュも個数分用意され、振動防止用クッションの役割と共に、ネジで締め付けることで、シャーシの塗装を傷つける事を防いでくれる

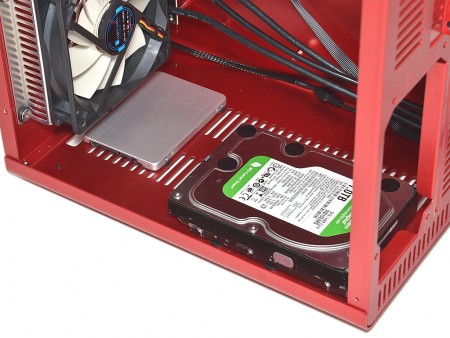

実際にマウントしてみると、この通り。ボトム面とは完全にベタ置き状態になるため、SATAケーブルはフラットタイプまたは上方向L字タイプを選択する必要がある。ラッチ付きの場合、「抜く」動作はドライブを一旦外す必要があるだろう

制限付きのトップ部2.5インチシャドウベイ

もうひとつのストレージ搭載スペースは、上部にある。5.25インチドライブを固定する「ODD Bracket」には前後に各2個のネジ穴があり、これを利用して2.5インチSSDが最大2台搭載可能だ。「最大」としたのは、フロント側が5.25インチと排他になっているため。光学ドライブを搭載する場合、「ODD Bracket」には2.5インチSSDがリア側1台のみが搭載できる。

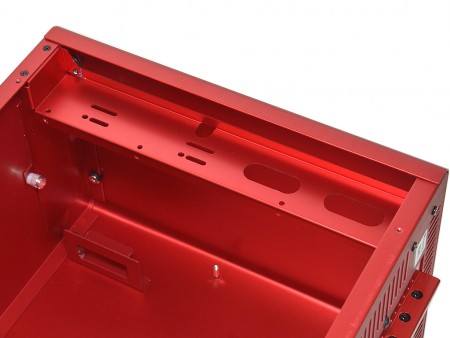

シャーシにネジ留めされている「ODD Bracket」。5.25インチ用ネジ穴に加え、前後には2.5インチSSD用のネジ穴も用意されていた
5.25インチドライブを利用しない場合は、前後に2台のSSDが搭載可能。ちなみに2.5インチSSDは片側2つのネジのみで固定する。駆動部品がなく、軽量なSSDだからこそできる固定方法。想像以上にしっかりとマウントできた

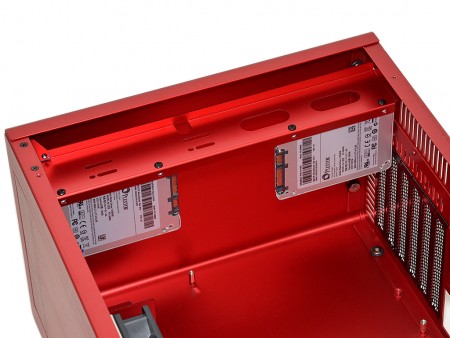

「ODD Bracket」に固定されたSSDの様子。インターフェイスはお互いが向き合う方向にマウントする形
