Phanteks「Enthoo EVOLV」内部構造

「Enthoo EVOLV」の外周りをチェックした後は、内部構造の詳細に迫っていこう。ブラックに塗装された内部を左サイドパネル側から確認すると、ミニタワーPCケースとしては縦に長い印象。さらによく見ると、上下を隔てる底板が設けられており、内部は2段のセパレート設計である事が分かった。

左側面から内部をチェック。大きく分けると、マザーボードが搭載される上段スペースと、電源ユニットがマウントされる下段スペースの2段セパレート設計が採用されている

マザーボードトレイ背面にあたる右側面。大型CPUクーラーカットアウト（メンテナンスホール）は、実測でW160×H140mmだった

「Enthoo」シリーズを踏襲するドライブベイレイアウト

内部構造チェックの一番手は、PCケース選びの重要なチェックポイントである、ドライブベイレイアウトを確認する。昨今のミニタワーPCケースは、決してミドルタワーPCケースに見劣りしない、多彩なドライブベイレイアウトを特徴とする製品も少なくない。「Enthoo EVOLV」も例外では無く、Phanteksの既存「Enthoo」シリーズの特徴を踏襲した設計は、大きなアピールポイントになっている。

2.5/3.5インチ共用シャドウベイ

右サイドパネルを開くと、フロント寄り下部に2.5インチ/3.5インチ共用シャドウベイが用意されている。ここは電源ユニット搭載スペースの延長線上で、上下セパレート構造とした内部「下段エリア」にあたる。ちなみに「下段エリア」は、ATX電源ユニットの高さ86mmに合わせて天井が設けられている事から、シャドウベイの高さ＝電源ユニットの高さ（86mm）になる計算。よって、2.5インチ/3.5インチ共用シャドウベイには、2台分の搭載スペースに留められている。

一般的なPCケースとは逆となる、右サイドパネルからアクセスする2.5インチ/3.5インチ共用シャドウベイ

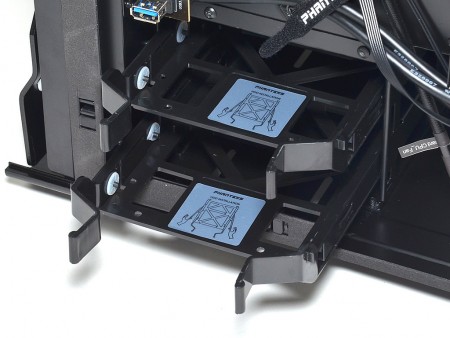

フレキシブルなABS樹脂製トレイ。2.5インチSSD/HDDは底面4点のネジ留め。3.5インチHDDは、側面のストッパーがハの字に開く、Phanteks独特のツールフリーロック機構が装備されている

2.5インチ専用シャドウベイ

マザーボードトレイ背面、CPUクーラーカットアウト下部分には、2.5インチ専用シャドウベイが用意されている。この部分にはデフォルトで1つ、「2.5インチ専用シャドウベイブラケット」が固定されており、1台分のSSDがマウントできる。ちなみに固定スペースは2箇所だが、ブラケットは1つしか付属していない。現時点保守部品としての販売も確認できないことから、あくまでも”2箇所の固定位置から選択が可能”という解釈に留められている。

2.5インチ専用シャドウベイは、マザーボードトレイ背面に位置する。2箇所にマウントできるが、ブラケットは1セットのみ付属。2.5インチSSD/HDDを2台搭載する事はできない

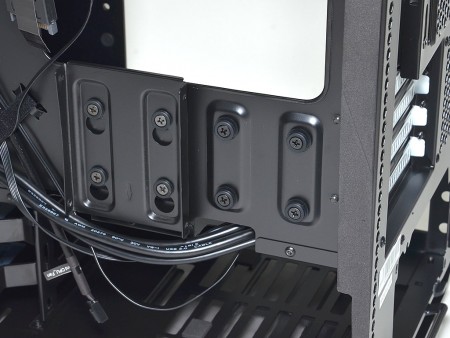

	以前検証した「Enthoo Luxe Full Tower Chassis」との共通部品と思われる、2.5インチ専用シャドウベイブラケット。シャーシ部にはスライド固定する、工具不要のワンタッチ着脱式を採用

シャドウベイとしても使える「サイドブラケット」

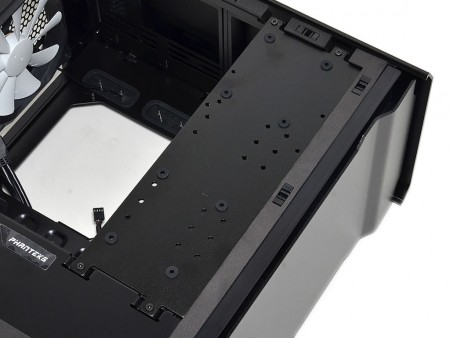

左側面を開くと、フロントパネルに沿うようにプレートが固定されている事が分かる。複数の穴が空けられているこの板は「サイドブラケット」だ。一般的なミニタワーより大型とはいうものの、やはり内部容積に制限のあるMicroATX用設計だけに、無駄にできる空間など無いというワケだ。

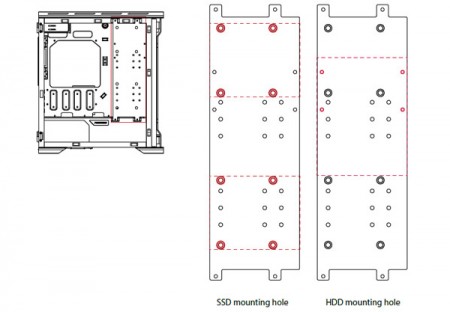

　穴の数を見ると、マルチに活躍してくれるプレートである事は想像に難くないが、「ひとつめの役割」はシャドウベイだ。マニュアル記載のネジ穴を参考に、2.5インチSSDを上下段で横向きに計2台。または3.5インチHDDを縦向きで1台ネジ固定できる。なお「ふたつめの役割」は、この後ご紹介することにしよう。

2.5インチSSD固定用ネジ穴にはゴムブッシュが装着済み。3.5インチHDDは、ピッチの狭い片側2つのネジ穴で固定する

ドライブは「サイドブラケット」とベタ固定になるため、SATAストレートコネクタの使用が必須

リアアクセスとは珍しい5.25インチオープンベイ

5.25インチオープンベイといえば、今やMini-ITX対応小型PCケースや、Cube型PCケースでは省略されるケースもちらほら。しかし「Enthoo EVOLV」では、なんとリア部に5.25インチオープンベイが設けられていた。場所は標準装備の140mm口径ファンとバックパネルI/O開口部の真上。側面から見て通常のミニタワーPCより縦に長く感じたのは、このスペースを確保するためだったワケだ。言うまでもなく、ここの主役は光学ドライブだが、フロントからリヤに追いやられてしまったものの、ソフトウェアインストール時など、自作派からの需要は以前とさほど変わらない。イレギュラー感漂うレイアウトながら、手持ち資産が生かせるPhantekらしい設計だ。

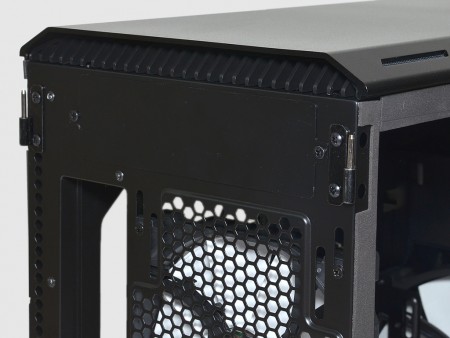

組込後のセットアップ完了以降、めっきり需要が減ってしまう光学ドライブ。「省略するか」「あると便利」の瀬戸際から、利便性が悪いリア部に腰を据えた5.25インチオープンベイ

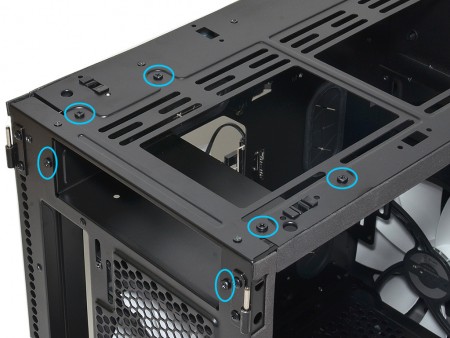

ブランクパネルはネジ2本で固定。光学ドライブ固定時は、付属の「ODDブラケット」を使用する
「ODDブラケット」は、リア面2箇所、トップ面4箇所でネジ留め
