「Fulmo Q ECA3360B-GT（U3）」内部構造

外観デザインを確認した後は、いよいよ内部構造に迫ってみた。ボディ同様、ブラックに塗装されたPCケース内部は開口部も広く、作業の妨げになるものが見当たらないため、組み込みはし易い部類と言えるだろう。ここからは内部のエリア毎に解説を進めていく。
　なおここでもう一度確認しておきたいのは、「Fulmo Q ECA3360B-GT（U3）」が売価3,000円台のPCケースであるということ。外観はデザインでカバーできるものの、内部構造に至っては低コストのしわ寄せがどこかにあるはず。ここからはコストパフォーマンスモデルである事を意識し、「それなり」なのか「クラス以上」なのかをやや厳しく見極めていきたい。

マットブラックのPCケース内部。実にシンプルな設計には見えるものの、とても売価3,000円台のPCケースとは思えない

ドライブベイレイアウト総点検

まずはドライブベイレイアウトからチェックを開始しよう。「Fulmo Q ECA3360B-GT（U3）」には、5.25インチオープンベイ×2段、3.5インチシャドウベイ×3段、2.5インチシャドウベイ×4段が装備されている。おのおの搭載スペースと固定方法を詳しく解説していこう。

5.25インチオープンベイ

5.25インチオープンベイは2段。光学ドライブ1台とドライブベイを使ったアクセサリ等が搭載できる。ベゼルはメッシュ仕様で、防塵フィルタを装備。フロントパネルには、両サイドのツメにより固定されていた。また光学ドライブの搭載には、ツールフリー機構が用意されている。最もオーソドックスなダイヤルロック式で、工具不要で簡単に光学ドライブがマウントできてしまう。

5.25インチオープンベイは2段だが、実際にはフロントアクセスポート+スイッチ類の後ろにもう1段のスペースが確認できる。ただしこのモデルでは使用不可
ドライブの固定にはツールフリー機構を装備。光学ドライブ側面のネジ穴にロック機構側にある2つのピンを合わせ、ダイヤルでロックする仕組み。なお使用不可ながら、3台分のロック機構が構わず搭載されていた
ベゼルは通気性を考慮したメッシュ仕様。防塵フィルタ装着済みで、両サイドのツメにより、フロントパネルに固定されている。着脱には一旦フロントパネルを取り外しておく必要がある

3.5インチシャドウベイ

3.5インチシャドウベイは全部で3段。後述する2.5インチシャドウベイの下段にあり、こちらにもツールフリー機構が装備されていた。

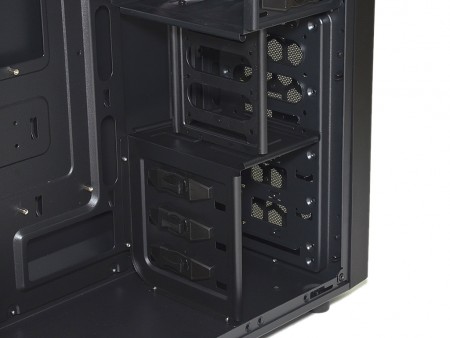

2.5インチシャドウベイ下にある、3.5インチシャドウベイ。5.25インチオープンベイ同様、工具いらずのツールフリー機構が搭載されていた
	5.25インチ同様のダイヤルロック式ツールフリー機構。搭載手順は同様ながら、3.5インチシャドウベイ用のパーツは若干長さが短い

合計4台分の2.5インチシャドウベイ

3.5インチシャドウベイ上部には、2.5インチシャドウベイが3台分用意されている。シャーシフロント面と1枚のプレートで構成されたシンプルなシャドウベイで、ツールフリー機構はなく、SSD（HDD）は片側2箇所のネジで固定することになる。さらに3.5インチシャドウベイがある底面にも1台分の2.5インチシャドウベイを装備。設置場所は離れるものの、都合4台の2.5インチSSD（HDD）が搭載できる事になる。

実にシンプルな2.5インチシャドウベイ。内部側プレートはネジ留め式で、取り外しが可能。空間はトレードオフながら拡張カードの有効スペースを拡大する事ができる
	3.5インチシャドウベイの下部にも、2.5インチシャドウベイを装備。ボトム面には4つの穴が用意され、SSD（HDD）の底面ネジ穴を利用してマウントできる
