Phanteks「Enthoo Luxe」の内部構造チェック

次にPhanteks「Enthoo Luxe」の内部構造に迫っていこう。以前検証を行った「Enthoo Primo」はPhanteks初のPCケースとは思えないほど、非常に凝った完成度の高い内部設計が印象的だった。さて新作「Enthoo Luxe」にはどんな仕掛けが施されているのだろうか。じっくり検証を進めて行こう。

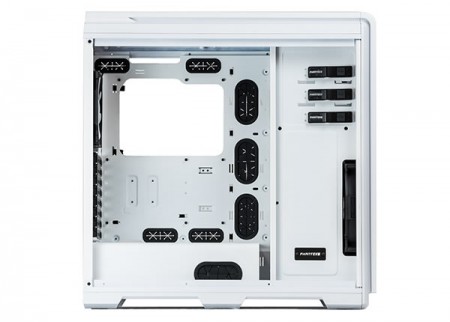

外部同色にカラーリングされた「Enthoo Luxe」の内部

ドライブベイレイアウト

まずはPCケース選定の上で重要ポイントとなる、ドライブベイレイアウトをチェックする。「Enthoo Luxe」は、フロント寄りに2つのHDDケージを設け、2.5インチおよび3.5インチドライブを合計6台収納が可能。2.5インチSSD専用のシャドウベイも2台分が用意される。さらに5.25インチオープンベイは3段で、ツールフリー機構も装備する。

全3段の5.25インチオープンベイ

外観上、全4段に見える5.25インチオープンベイ。だが最上段はフロントアクセスポートがマウントされている事から、実際には全3段が使用できる。光学ドライブやファンクションパネル等のドライブベイアクセサリの搭載を想定しても、3段もあれば十分だろう。なお光学ドライブ等の固定には、工具不要のツールフリー機構を装備。心許ない場合は、ネジ留めで補強する事もできる。

ツールフリー機構を備えた5.25インチオープンベイ。シャーシ側を見ると、すでに3段分の穴が空けられていた
	こちらは5.25インチオープンベイの右側面。ツールフリー機構は片側のみで、ミリネジによる補強も可能

マザーボードトレイ裏の2.5インチ専用シャドウベイ

2.5インチ専用シャドウベイは、マザーボードトレイ背面に用意。場所はCPUクーラーメンテナンスホール（カットアウト）下の縦方向と、直下のボトム部に沿った横方向、合計2カ所だ。ブラックに塗装された2.5インチSSD用ブラケットは、予めネジ留めされたゴムブッシュにスライドさせる事で着脱ができる仕組み。SSD自体はブラケットの側面にネジで固定する。

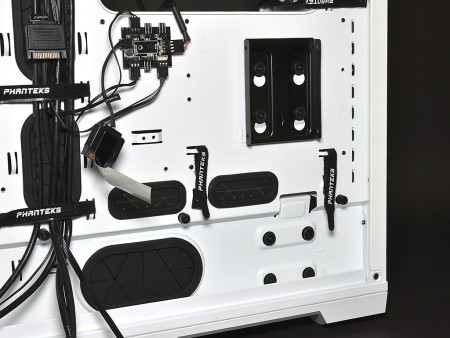

ゴムブッシュにスライド固定された、2.5インチSSD用ブラケット。縦・横2カ所の位置関係が確認できる
搭載方向は上が縦レイアウト、下が横レイアウト。ケーブルの方向などレイアウトを考慮しマウントする事ができる

2.5/3.5インチ共用HDDケージ

フロント寄りには「2.5/3.5インチ共用HDDケージ」が装備される。この位置にHDDケージがレイアウトされること自体は珍しい事ではない。しかしよく見ると、専用トレイのアクセスが一般的な本体左側面ではなく、右側面になっていることに気が付く。大型PCケースは内部容積が広いため、設計の自由度も高い。本来専用トレイの抜き差しができる左側面は、プレートで覆われており、HDDケージは完全にブラインドになる。つまり左側面のアクリル窓からの眺めは、非常にスッキリとしたものになるワケだ。左側面にアクリル窓を備えた「Enthoo Luxe」。完成後の見栄えも周到に考慮されている。

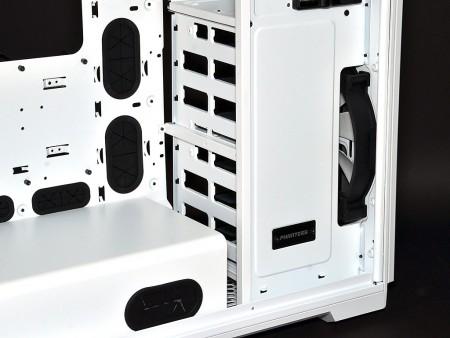

専用トレイのアクセスを右側にする事で、アクリル窓のある左側はプレートで塞がれている。”Phanteksロゴ”も映えるワケだ

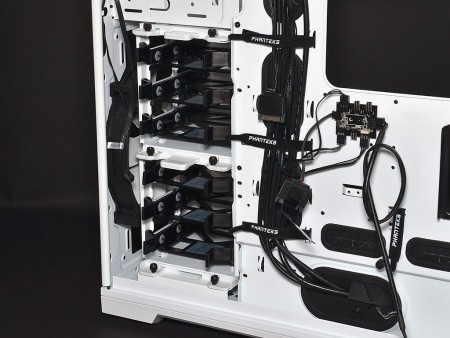

2.5/3.5インチ共用のHDDケージは、上下2段構え。各々のユニットには、3台ずつのストレージが収納できる
上下段共にハンドスクリューで固定されており、スライド着脱にも対応。HDDケージを取り外す事で、使い勝手が向上する仕組み。これについては後ほど解説しよう
