妥協のない高品質パーツで固められたCPU周り

スペックの確認ができたところで次に「990FX Extreme4」をより詳細にチェックしていこう。まずはCPUソケット周り。デジタル制御による8＋2フェーズの電源回路には、6mm径のヒートパイプを備えた大型ヒートシンクが搭載され、VRMの熱を強力に冷却。さらに付属の40mmファンが増設可能で、エアフローの悪い水冷時や発熱の増えるオーバークロック時でも冷却面の心配をする必要はなさそうだ。

整然と配置されたゴールドコンデンサや大型ヒートシンクなど豪華なCPUソケット周り

サイドガイドを排除したリテンション。ASRockによればCPUクーラーの風を効率良く利用でき、熱拡散性能が向上しているとのこと

VRM冷却用ヒートシンク。VRMの熱を35枚のフィンに効率良く移動させ、CPUクーラーの風で吹き飛ばす構造。なお水冷や冷却性能が不足する場合は、付属の40mmファンが増設できる

冷却用ヒートシンクを取り外したところ。1フェーズあたり2基のMOSFETが実装されている

ノースブリッジとサウスブリッジ、2種類のチップを搭載

多くのCPUがノースブリッジの機能を内蔵し、1チップ構成のプラットフォームが増えるなか、Socket AM2世代からの構成を引きずるSocket AM3+プラットフォームでは、未だにノースブリッジとサウスブリッジの2種類のチップセットを搭載している。

ノースブリッジ用ヒートシンクのサイズは実測でW60mm（最大）×D43mm×H30mm	PCI-Express2.0を42レーン備える最上位チップセットAMD 990FX
ノースブリッジ用ヒートシンクはヒートパイプでVRMヒートシンクに接続。都合4本のネジで固定されていた	こちらはサウスブリッジのヒートシンク。サイズは実測でW39×D39×H10mmとコンパクト
サウスブリッジSB950の刻印には”SOUTHBRIDGE”の文字が確認できる	サウスブリッジ用のヒートシンクは2本のプッシュピンで固定。取り外しも簡単に行う事ができる

メモリクロックは最大2400MHz。XMPプロファイルの読込にも対応する

「990FX Extreme4」では、メモリクロックは最大2400MHzまで選択可能。さらにAMDプラットフォームにもかかわらず、XMPプロファイルの読込が可能なため、レイテンシや動作電圧など個別に設定することなく、オーバークロックメモリが使用できる。

白と青に色分けされたメモリスロット。CPU側からDDR3-A1/DDR3-A2/DDR3-B1/DDR3-B2で、2枚構成の場合はDDR3-A1/DDR3-B1またはDDR3-A2/DDR3-B2を使用する

メモリクロックは800MHz～2400MHzの7段階の選択が可能

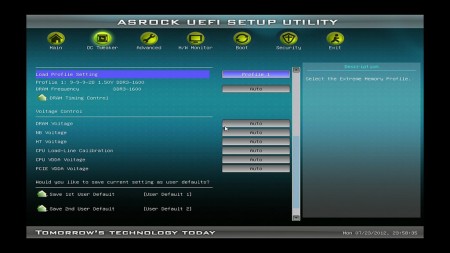

XMPプロファイルを読み込めるため、簡単にオーバークロックメモリが利用できる

PCI-Express2.0（x16）×2のフルレーンSLI/CrossFire Xをサポート

拡張スロットはPCI-Express2.0（x16）×2、PCI-Express2.0（x4）×1（x16形状）、PCI-Express（x1）×1、PCI×2。ちなみにグラフィックスカード用には32レーン用意され、PCI-Express2.0（x16）はいずれもフルレーン動作が可能。マルチグラフィックスはQuad/3-Way CrossFire X、もしくはQuad SLIに対応する。

上2本のPCI-Express2.0スロットは、いずれもx16動作でx16+x16のフルレーンマルチグラフィックス環境を構築できる

8ポートのSATA3.0（6Gbps）に加え、PATAポートやFDDポートなど多彩なストレージインターフェイスを搭載

「990FX Extreme4」では、チップセットの6ポートとMarvell「88SE9120」の2ポートを合わせて、SATA3.0（6Gbps）は8ポートと充実した構成。急速に価格が下落しているSATA3.0（6Gbps）対応SSDを複数台搭載したいというニーズにもしっかりと応えることができる。さらに最近では珍しいPATAポートやFDDポートも用意され、過去の資産を活かしたいユーザーにも嬉しい装備となるだろう。

サウスブリッジSB950は6ポートのSATA3.0（6Gbps）をサポート。ストレージについてはIntelプラットフォームより優れている	SATA3.0（6Gbsp）ポート横に用意されたPATAポート。光学ドライブを中心にまだ現役で利用しているユーザーも多いだろう
マザーボード下部にはMarvell「88SE9120」によるSATA3.0（6Gbps）2ポートが用意されている	最近では目にすることが少なくなったFDDポートも用意されている
