新しくなったエアフローレイアウトをチェックする

高エアフローをウリに発売された「CM690」。当然「CM690II Plus」もそれが“使命”とばかりに、さらなる高エアフロー環境を用意してきた。
　「CM690」では最大7基のファンが搭載可能だったが「CM690II Plus」ではミドルタワーケースでありながら、最大10基のファンを搭載する事ができる。どこにそんな場所があったのか？と疑いにも似た思いを持ちなが ら、各部をチェックしてみる事にしよう。まずは以下製品マニュアルの抜粋で、ファンレイアウトを見て頂きたい。

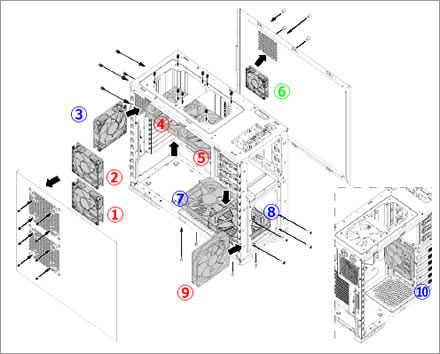

同梱マニュアルのファンレイアウト図 （抜粋）。「CM690II Plus」では合計10基のファンが搭載できる。従来モデル「CM690」と比較すると、フロント⑨が120mmから140mmに、底面が1基から2基に 変更されている他、HDDシャドウベイ部にもファンが搭載できるようになる等、大幅にエアフロー能力が向上されている事が分かる

サイドパネル部①②には、140/120/92/80mm各口径ファンを2基搭載可能	リア部③は120×120×25mm（1200rpm/17dBA）排気ファン1基が標準で装備される。トップ面の排気ファンとはL字レイアウトとなる
トップ部④⑤には120×120×25mm（1200rpm/17dBA）1基が標準搭載。さらに140mmファンを1基増設する事ができる	右サイドパネル⑥部には15mm厚の80mmファン1基が装着できる。メーカーによる説明では「マザーボード裏面に空気を送るため」とされているが、実質はCPU背面部を直接冷却させようという「CM690」同様のコンセプトだろう。ちなみに従来モデルではマザーボードトレイ部にファンを装着させたがサイドパネル装着に変更されている
（画像左）ボトム部⑦⑧は電源ユニット搭載スペース右横に120mmまたは140mmファン1基が増設可能。さらにHDDシャドウベイを取り外す事で、新たに 120mmファン1基を搭載できるが、設計上ネジは3点留めとなる。（画像右）下から上方向を見ると、底面は通気孔だらけという印象。ただし剛性は確保されている。なおこの部分には水冷用大型ラジエーターも搭載する事ができる
HDDシャ ドウベイ部⑩にも120mmファン（25mm厚）が増設できる。装着はネジ留めではなく、同梱の「Plastic revit」（プッシュピンタイプ）を使用。これにより、フロント吸気⑨140×140×25mm（BLUE LED）ファンとのストレートエアフローの組み合わせでHDDに十分な風をあてることができる

総評：失敗を恐れるなら「CM690II Plus」をチョイスすべし

初登場から約2年半の歳月を経て、「CM690II Plus」が日本市場に上陸を果たした。冒頭にも書いた通り、未だ色褪せる事のない人気モデルの実質上後継にあたるモデルをここまでうまくまとめて来るCoolerMasterの気概とある種の使命感、そしてケース作りの開発力については諸手を挙げて賞賛したい。というワケで、本年度初の「エルミタ的2010年PCケースEDITORS CHOICE」モデルとした。

そして冒頭述べた「CM690」所有者としての「細かい要望を意地悪くひねり出せば3カ所云々」について種明かしをすると、（1）スイッチの位置、（2）サイドパネルの精度、（3）サイドパネルファンの騒音値の3点について、思うところがあった。
　しかし「CM690II Plus」では、（1）スイッチ位置はトップ部に変更され、経年変化なのか「Centurion5」からの伝統？なのか、なぜか閉まりにくくなる（2）サイドパネルの精度は格段に向上。また（3）については、どうも駆動音（主に風切り音）がうるさく、結局は通電させていない標準搭載ファンについては、今回からオプション扱いになりつつも、リアおよびトップ部に搭載されている同口径120mmファンの騒音値が1200rpm/21dBAから1200rpm/17dBAに数値上改善され、実際に回してみてもそれを確認する事ができた。

メーカーサイドに確認をしないまま今回のファーストインプレッションをお届けしたが、「CM690II Plus」は良くできた上位モデルであり、マイナーチェンジ以上、フルモデルチェンジクラスであると言って差し支えないだろう。これと言った決め手が無く、PCケース選びで迷うならば、「CM690II Plus」を選べば間違いは無いだろう。新たなるスタンダードが、そして他メーカーにとっては、強力なライバルがまた出現した。
