エルミタ的速攻撮って出しレビュー Vol.375
2014.11.29 更新
文：GDM編集部 絵踏 一
オリジナルの大型クーラーを戴く「GTX 980 AMP Extreme」は、基板もオリジナルの大型サイズが採用されている。8+2フェーズのデジタル電源回路で安定したオーバークロック耐性を実現しているほか、GPU電源の供給を最適化する「Power+」、コアクロックや電圧をリアルタイム制御できる「OC+」などのオーバークロック向け機能を満載。自在なチューニングが楽しめるのが最大の持ち味だ。
 |
|

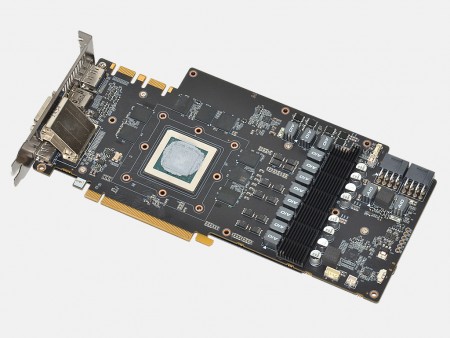

| 大型の基板上に、各種コンポーネントが余裕たっぷりに整然と並んでいる。なお「LIGHT.id」に合わせた基板設計のため、やや特殊な形状が採用された | |
 |
 |
| 電源回路は8+2フェース構成で搭載。リファレンスの5フェーズから拡大され、負荷を抑えつつ大電力を安定して供給できる | ON Semiconductor製PWMコントローラ「NCP4208」 |
 |
 |
| 基板裏にも多数のコンポーネントを搭載。中央付近に実装されているのは、OC時に真価を発揮する大容量コンデンサ「POWER BOOST」だ | |
 |
重量級クーラーを搭載することもあり、基板裏はカーボン製のバックプレートで保護されている |
 |
|

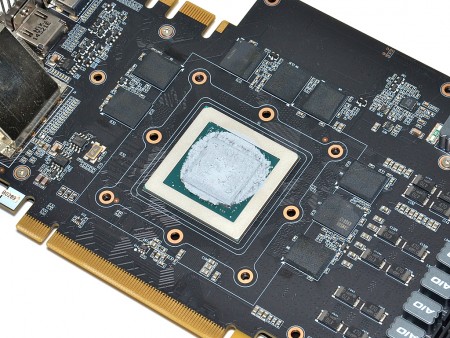

| NVIDIA GeForce GTX 980のGPUコア。周囲にはGDDR5メモリチップを8枚実装、4GBのビデオメモリを構成している | |
 |
 |
| Samsung製GDDR5「K4G41325FC-HC28」 | OC専用モジュール「OC+」。付属ケーブルをUSBピンヘッダに接続すると、クロック・電圧のより正確なリアルタイム制御が可能になる |
 |
 |
| 各種電圧を測定できるテスター用のポイントは、「OC+」横に搭載されている | オプションBIOSの切り替え用DIP |
 |
 |
| 基板上のコンデンサは、長寿命な固体コンデンサで統一されている | 電源回路脇に実装されていたタンタルコンデンサ。薄型かつ高効率で、ハイエンドグラフィックス用コンポーネントには打ってつけだ |
 |
 |
| ボトム側に搭載されていた、「IceStorm」用のファンコネクタ | 補助電源は8pin×2構成で、スロットと合わせて最大375Wの電力を供給可能。横に実装されているのは「LIGHT.id」用のコネクタだ |
