エルミタ的速攻撮って出しレビュー Vol.180
2012.10.13 更新
文：GDM編集部 池西 樹
続いて「GA-H77N-WIFI」拡張スロットやメモリスロットなどをチェックしていこう。
 |
|

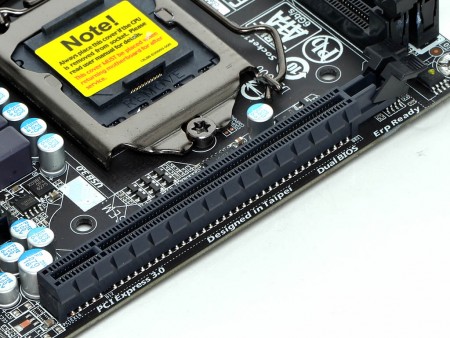

| 拡張スロットはCPU直結のPCI-Express3.0（x16）が用意され、最新グラフィックスカードの性能を最大限に発揮できる。ただし、CPUソケットカバーとのクリアランスは15mmほどしかないため、VGAクーラーとの干渉には注意したい | |
 |
|

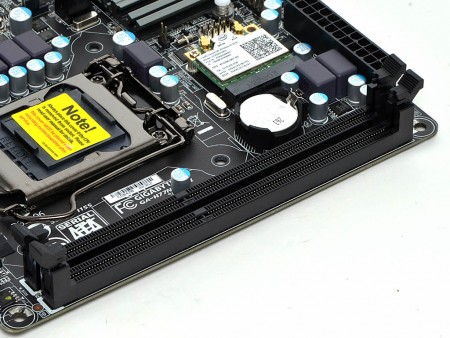

| 2本のメモリスロットはDDR3-1600MHz動作でデュアルチャネルに対応する。ちなみにCPUソケットカバーとのクリアランスは約25mm | |
 |
 |
| SATAポートはSATA3.0（6Gbps）×2、SATA2.0（3Gbps）×2を搭載 | miniPCI-Expressスロットに搭載されたワイヤレスモジュールはIntel Centrinoに対応する |
 |
 |
| ワイヤレスモジュールのアンテナ線はバックパネルのアンテナ端子へと接続されている | 薄型ながら形状を工夫することで放熱性を高めたチップセットヒートシンク。CPUクーラー近くに配置され、ファンの風を受けCPUと同時に冷却される |

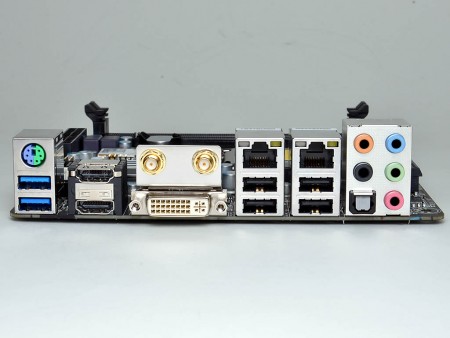

ディスプレイ出力はHDMI×2、DVI×1が用意され、2画面の同時出力をサポート。インターフェイスもUSB3.0×2、USB2.0×4、PS/2×1、ギガビットLAN×2など充実した構成だ。
 |
|
| Mini-ITXながら充実したインターフェイスを備える「GA-H77N-WIFI」。付属の2本のアンテナもバックパネル部に接続する | |
 |
 |
| ATXコネクタは一般的な24pinコネクタ | ATX12Vは、スペースの制約もあり4pinコネクタが採用される |
 |
 |
| バックパネル側に用意されたUSB3.0用ピンヘッダ | CPUファンコネクタ（左）とHD Audioヘッダピン（右） |
 |
 |
| 基板上部にはフロントピンヘッダ（下）とUSB2.0ピンヘッダ（上）を配置 | オーディオコントローラRealtek「ALC892」 |
 |
 |
| HDMIやDVI用出力チップAsmedia「ASM1442」 | 基板裏面に配置されたI/OコントローラチップITE「IT8728F」 |
 |
基板上のコンデンサはすべて固体コンデンサ。液漏れや破損の心配も少なく、排熱面で難があるコンパクトPCでは嬉しい仕様といえる |
