Home > レビュー > 一点突破
サイズ「阿修羅」検証

「阿修羅」冷却能力テスト

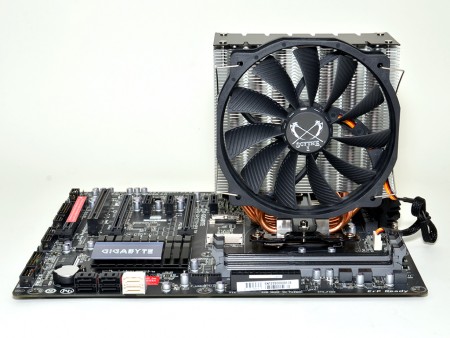

最大の特徴であるナローフィンデザインにより、メモリスロットへの干渉を回避させた「阿修羅」。ここまでは文句の付けどころがない仕上がりを見せているが、果たして冷却機器としての実力は如何ばかりか。ここからは本領発揮とばかりに、冷却能力テストを実行していく。

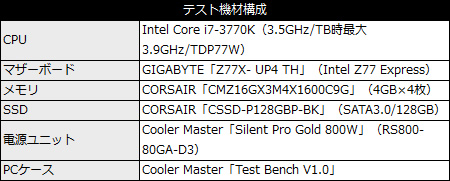

 テストは従来通り、CPU温度計測、非接触型温度計によるポイント別温度計測、冷却ファンの回転数および騒音値計測の4種類だ。ちなみに、これまで参考モデルとしてきたIntel Core i7-3770K同梱純正クーラーの再テストも実施している。これは以前から目安としてきたテスト結果に比べ、室内温度が極端に低くなっていること、さらに購入時期が違う個体であることがその理由だ。
阿修羅

阿修羅
CPUクーラーテストレギュレーション(計測室内温度12.5℃)
1.マザーボードはケースに組み込まない状態で計測する
(ケースファンなどケース内エアフローの影響を受けない状態で、できる限りCPUクーラー本来の性能を見る
2.マザーボードなどの各種設定はデフォルトのまま行う
3.CPUに100%負荷をかけ、計5回のテストを実行
4.騒音値は、ファンから30cmの距離で計測
5.高負荷状態はストレステストツール「OCCT 4.3.2」を使用
(アイドル時および高負荷時(100%/30分)の数値を計測)
6.CPU温度計測には「OCCT 4.3.2」を使用(全コア平均値)
7.ファン回転数は「SpeedFan 4.47」を使用
【参考モデル】Intel Core i7-3770K同梱純正CPUクーラー

アイドル時
高負荷時
2013年1月22日計測時(12.5℃) 32.0℃(34.6dBA) 64℃(42.5dBA)
阿修羅

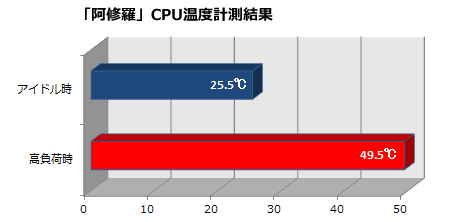

「OCCT 4.3.2」によるCPU温度計測(室内温度12.5℃)

CPU温度を確認すると、高負荷時で49.5℃だった。とにかく寒い検証室内だった事を考慮しても、結果は良好。今回は定格のみでのテストだったが、合計5回のテストではほぼ同じ数値に落ち着いている。ナローフィンデザインにより、大型サイドフロー型に比べ、フィンの放熱面積が少ないのではないか?という当初の懸念は、どうやら単なる老婆心であったようだ。

「阿修羅」ヒートシンクポイント別温度テスト

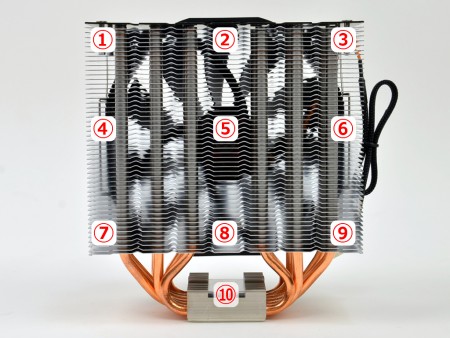

続いて、非接触型温度計による、ヒートシンクのポイント別温度計測結果をみていこう。「阿修羅」で計測したのは、受熱ベース部を含め、全部で10カ所。結果から何かを読み取ることはできるだろうか。

阿修羅
阿修羅

一般的なサイドフロー型CPUクーラー同様、比較的温度が高いのは(7)~(9)のラインで、CPUに近い個所。一方で、CPUから最も遠い(1)~(3)は20℃を超すことはなく、容易に想像できる結果となった。ちなみに「阿修羅」同様、受熱ベース上に小型ヒートシンクを載せたモデルは多数存在するものの、温度が高くなる傾向はほぼみられない。本来であればCPUに最も近い場所(受熱ベースと一体の場合もある)だけに、やや合点が行かない。受熱ベース部分から伸びるヒートパイプが素早く熱を奪っている(放熱フィンへ移動させている)と仮定するならば、小型ヒートシンクは冷却にさほど貢献しないとみるべきだろう。

次は...  ファン回転数、騒音値計測
