enermax

収納ボックスとしても利用できる秀逸なパッケージ

 「EMR1350EWT」ではブラックを基調とした落ち着いたパッケージを採用。電源を取り出した後はモジュラーケーブルや豊富な付属品を収納するケースとしても使用できるようにデザインされている。

EMR1350EWT
ブラックを基調としたデザインに、GOLD認証をアピールするゴールドの文字をあしらった外装パッケージ。寸法は実測値で約D350×W230×H170mm
EMR1350EWT
電源ユニットを取り出したあとは収納ボックスとしても利用できるように設計されている
EMR1350EWT EMR1350EWT
製品にはLEDイルミネーションが美しい12cmの発光ファンが付属する
パッケージの上部の引き出しにはモジュラーケーブルとマニュアルが収納されている
EMR1350EWT EMR1350EWT
モジュラーケーブルを収納するポーチはモジュラーに併せて赤と黒の2種類が付属する。ユーザーマニュアルはマルチランゲージ化されている
その他の付属品一式。電源ケーブル、コードガード、ケーブルタイ、電源固定用ネジ、電源カタログ、ロゴシールが付属する



各種コネクタとケーブルをチェックする

 「EMR1350EWT」はENERMAX製電源としては初めて全てのケーブルをモジュラー化した製品となっている。特にハイエンド向けの電源では必然的にケーブル数も多くなるため、ケース内のケーブルマネジメントを考えるとモジュラー化は非常に有効だ。
 付属のケーブルは完全にハイエンドPCを意識した構成となっている。PCI-Express用の電源は6+2pin+6pinコネクタを搭載したケーブルが4セット用意されているため、4-Wayのマルチグラフィックス環境構築する際にも追加の変換ケーブルは一切不要だ。また、オーバークロック向けやサーバー向け製品ではCPU 8pinが2つ搭載されているものが多くなっているが、そういったマザーボードに対応するためCPU 8pinも2コネクタ用意されている。

EMR1350EWT

コネクタ種類 ケーブル数 コネクタ数 長さ
ATX 24pin + CPU 8pin 1 1+1 600mm+650mm
CPU8pin + 4pin 1 1+1 600mm
PCI-E 6+2pin + 6pin 4 1+1 500mm
PATA 4pin + FDD 2 4+1 450mm+150mm+150mm
+150mm+150mm
SATA 3 4 450mm+150mm+150mm
+150mm
SATA + PATA 4pin 1 4 450mm+150mm+150mm
+150mm

EMR1350EWT EMR1350EWT
ATX 24pin+CPU 8pinケーブル。CPU 8pinは4pin+4pinのセパレートではなく一体型となっている
PCI-Express 6+2pin+4pinケーブルは4セット用意されている
EMR1350EWT EMR1350EWT
CPU 8pin+4pinケーブル。CPU 8pinが2コネクタ用意されている最近のハイエンドマザーボードにもしっかりと対応する
SATA×4ケーブルは3セット用意されている
EMR1350EWT EMR1350EWT
SATA×2+PATA×2の複合ケーブルも1セット用意されている。ケースファンやマザーボードの追加電源でPATAを使いたい場合、複合ケーブルの方が使いやすいことも多いだろう
PATA×4+FDDケーブルは2セット用意されている
EMR1350EWT

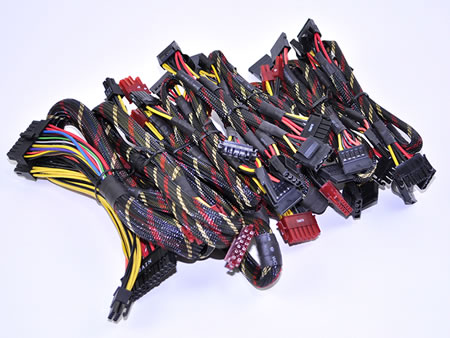

ハイエンド電源ということで大量のケーブルが付属する。これだけの数があると、やはりモジュラー化は必須といったところか
EMR1350EWT

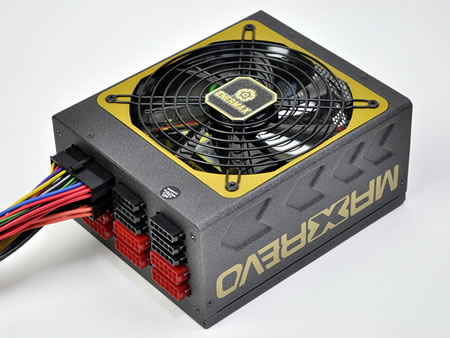

ATX 24pin+CPU 8pinケーブルのみ接続してみたところ
EMR1350EWT EMR1350EWT
ATX 24pin+CPU 8pinケーブルには固定用の爪が用意されており、逆挿しできないようになっている
その他のモジュラーケーブルは本体とケーブルのコネクタにある矢印を合わせるように接続する。こちらも逆挿しできないようにコネクタ形状が工夫されている
EMR1350EWT
コードガードクリップを使えばACコードが不意に抜ける事故を防いでくれる。ちょっとしたアイデアながら秀逸な機構だ

toppage
前のページ 次のページ



logo
EMR1350EWT
規格
ATX12V v2.3 及び EPS12V 準拠
定格出力
1350W
搭載ファン
139mmツイスターベアリングファン
900〜2000rpm(ファン速度自動コントロール機能)
保護回路
過電流保護(OCP)、AC低電圧保護(UVP AC)、OVP/DC、(DC過電圧保護)、
DC低電圧保護(UVP DC)、過負荷保護(OPP)、過温度保護(OTP)、
雷防止保護(SIP)、ショート回路保護(SCP)
温度範囲
動作時 : 0℃〜50℃
保管時 : -40℃〜70℃
相対湿度範囲
動作時 : 温度(25℃)/湿度(85%)
保管時 : 温度(50℃)/湿度(95%)
※結露しないこと
安全性許認可
UL/cUL、TUV、CCC、GOST、CB、BSMI
EMC
CE、FCC、KCC
外形寸法
150(幅)×180(奥行)×86(高)mm
重量(ケーブル含む)
約2.25kg
保証
5年間
PFC
アクティブPFC
80PLUS
GOLD
MTBF
100,000時間(負荷:70% 、入力電圧:230VAC/50Hz 、温度:25℃時)
製品情報(クーラージャイアント)
製品情報(リンクスインターナショナル)
