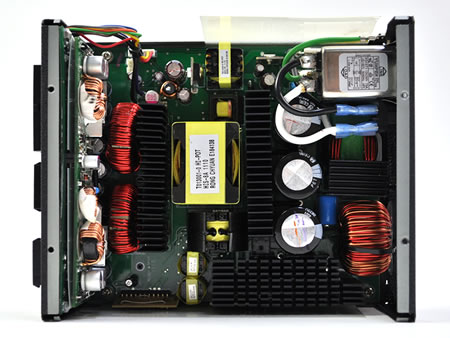

| 前述した通り、各パーツの高さも綺麗に揃えられており、外観だけでなく内部も非常に美しい。MOSFETなど発熱の多いパーツにはアルミ製の大型ヒートシンクを搭載する |
|
 |
 |

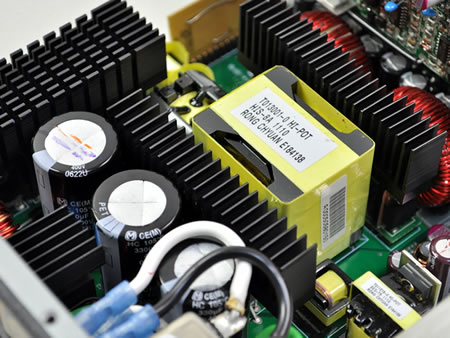

| 電源中央に鎮座するRong Chyuan製の大型トランス。切換稼働率を増幅させることで、電力のロスを最小限に抑える |
|
|
 |
 |
| 搭載されているコンデンサはPanasonic製400V耐圧/330uF/105℃を使用 |
|
 |
| DC-DC変換基板とコネクタ接続部はそれぞれ独立した基板で構成されている |
|
 |
 |
| DC-DC変換基板には電源ユニットでは珍しく固定コンデンサが採用されている |
|
| 電源コネクタ部にはYUNPEN製EMIフィルターを搭載。電源へのノイズ侵入をカットし、PCの安定動作を実現する |
|
 |
 |
| こちらはおそらくサブトランスと思われるが詳細は不明。メーカーはメイントランスと同じRong Chyuan製 |
|
 |
 |
| 電源ユニットの安全性を確保するため、過電流保護、AC低電圧保護、DC過電圧保護、DC低電圧保護、過負荷保護、過温度保護、雷防止保護、ショート回路保護の8種類の保護回路を搭載する |
|
| MOSFETにはFAIRCHILD SEMICONDUCTOR製「FQA24N50」を採用。冷却用に大型のアルミヒートシンクが搭載されている |
|
