｜「Z68MX-UD2H-B3」でオーバークロックを試す

　前回テストした「GA-Z68X-UD3P-B3」ではディスプレイ出力端子が用意されていなかったため、Z68を採用しながら、CPUのオーバークロックしかできなかった。しかし今回の「Z68MX-UD2H-B3」では前述の通りディスプレイ出力が用意されているため、CPUだけでなくGPUのオーバークロックも可能となっている。そこで、今回はCPUとGPUの同時オーバークロックに挑戦してみることにした。

※注意
オーバークロックは、CPUやマザーボードメーカーの保証外となる行為で、各パーツの寿命を縮めたり、最悪破損してしまう恐れがあります。オーバークロックに対してはあくまで自己責任で行ってください。何か問題が発生した場合でも、メーカー各社や販売代理店、販売店、編集部、筆者は一切の責任を負いません。

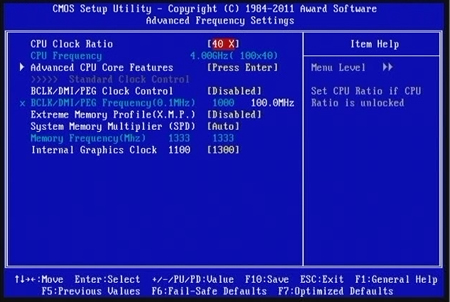

BIOSのオーバークロック設定画面。「CPU Clock Ratio」でCPU倍率を「Internal Graphics Clock」でGPUコアのクロックを設定する

	テスト環境
CPU	Intel Core i5-2500K （SandyBridge/LGA1155/3.30GHz/TDP95W）
システムHDD	Seagate「ST3500418AS」
VGA	ASUSTeK「EAH5850DirectCU」（Radeon HD 5850/1GB）
メモリ	Patriot PSD38G1333KH (4GB×2枚) PC3-10600（DDR3-1333MHz）
OS	Windows 7 Ultimate SP1 64bit版
光学ドライブ	PLEXTOR「PX-755A」
電源ユニット	CORSAIR「CMPSU-750HX」（750W/80PLUS SILVER）

　今回は内蔵GPUを使っているためか、BCLKをあげると不安定になってしまったためBCLKはAutoのまま固定した。この状態でCPUコアは倍率40倍の4000MHz、GPUコアは1300MHzまでオーバークロックが可能だった。CPUコアにはまだ余裕がありそうだが、GPUコアはこれ以上のクロックをあげるとWindowsの起動は可能だが、3D系のベンチマークが完走しなかった。

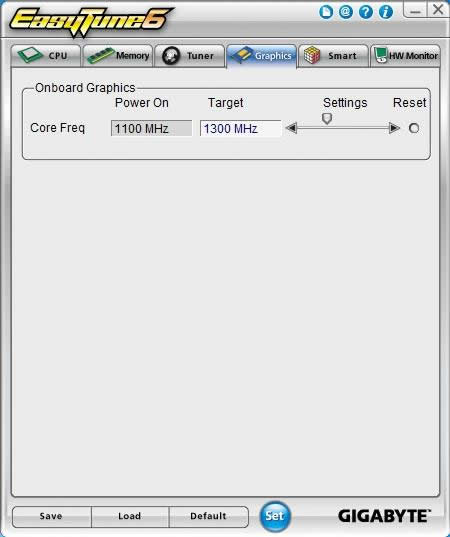

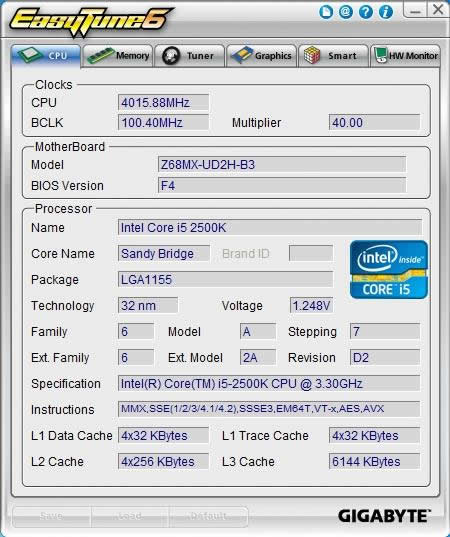

GIGABYTEのオリジナルツール「EasyTune6」。CPUクロックが4GHz、GPUクロックが1300MHz動作となっているのが確認できる

｜オーバークロックの効果をベンチマークでチェック

　オーバークロックの効果を確認するために、「3DMark Vantage 1.0.2」と「ファイナルファンタジー14ベンチマーク」のスコアを測定してみることにした。

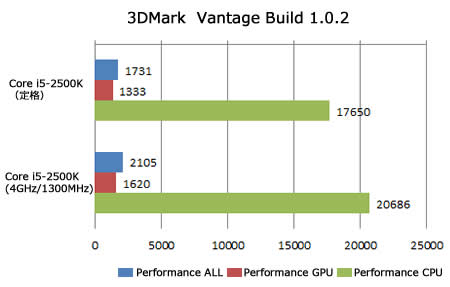

　まず「3DMark Vantage 1.0.2」の結果を確認すると、CPU、GPUスコアともほぼクロックアップ通り、約20％スコアが向上していることがわかる。CPUだけでなくGPUについてもオーバークロックが可能となったことで、総合スコアも約20％と大幅に向上した。

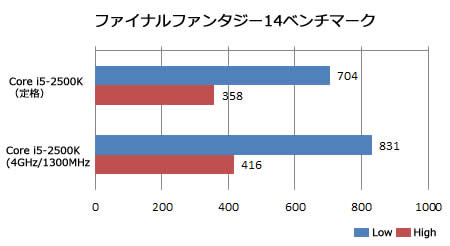

　また、「ファイナルファンタジー14ベンチマーク」でもHigh、Lowともに15％以上スコアがアップしており、こちらもオーバークロックの効果がはっきりと現れている。ただし、ゲームが可能なレベルには程遠く、このクラスのゲームを楽しむ場合は、別途グラフィックスカードが必須といえるだろう。

<次のページを読む>

フォームファクタ
MicroATX
チップセット
Intel Z68 Express
対応ソケット
LGA1155
メモリスロット
4×DDR3 2133（OC）/1866（OC）
/1600（OC）/1333/1066
拡張スロット
PCI-Express2.0（x16）×3
/PCI-Express（x1）×1
内部ポート
SATA3（6Gbps）ポート×2
/SATA2（3Gbps）ポート×3
/SATA3（6Gbps）ポート×2
（Marvell88SE9172）
バックパネル
GigabitLAN ×1（Realtek RTL8111E）
/7.1ch HD Audio Codec
（Realtek ALC889）
/USB3.0ポート×2/USB2.0ポート×4
/PS2ポート×1/eSATA（3Gbps）×1
/D-Sub×1/DVI-D×1/HDMI×1
/DisplayPort×1
