エルミタ的速攻撮って出しレビュー　Vol.84　何でもこなすオールマイティな一枚「GA-Z68MX-UD2H-B3」を試す

エルミタージュ秋葉原

　「エルミタ的速攻撮って出しレビュー」

　Home > エルミタ的速攻撮って出しレビュー　Vol.84　何でもこなすオールマイティな一枚「GA-Z68MX-UD2H-B3」を試す

title

｜「GA-Z68MX-UD2H-B3」細部をさらにチェックする（2）

■メモリスロット

GA-Z68MX-UD2H-B3

青と白で色分けされた4本のDDR3 DIMMスロット。2本で使用する場合は同じ色のスロットにメモリを搭載することでデュアルチャネル動作が可能。やはりメモリスロットは色分けされているほうが使いやすい

■シルク印刷や搭載チップをチェック

GA-Z68MX-UD2H-B3

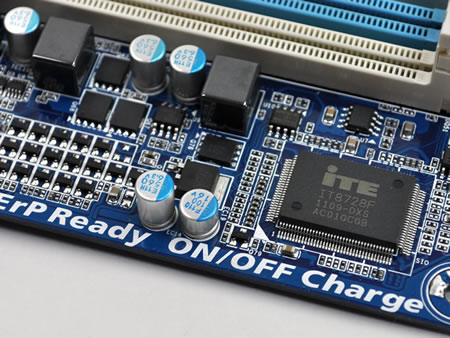

電源OFFの状態でもUSB給電が可能なON/OFF Chargeに対応する。シルク印刷の上に見えるのはITE製I/Oコントローラチップ「IT8720F」

GA-Z68MX-UD2H-B3

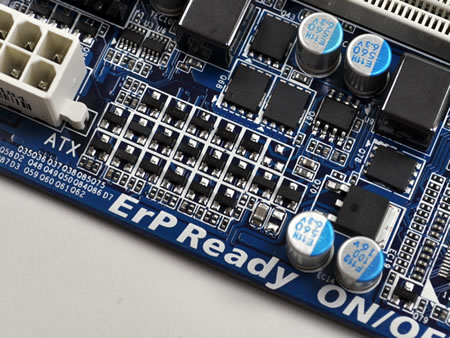

EU連合の環境基準であるErP（エネルギー関連製品）指令にも対応

GA-Z68MX-UD2H-B3

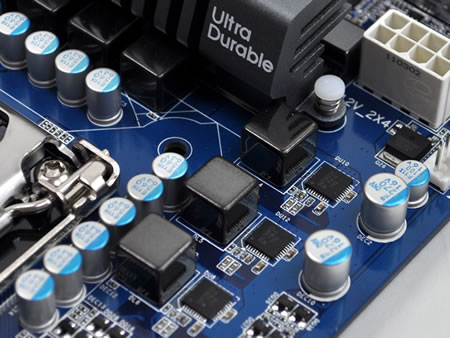

MOSFETにはドライバICが統合されたドライバMOSFET「SiC769CD」

GA-Z68MX-UD2H-B3

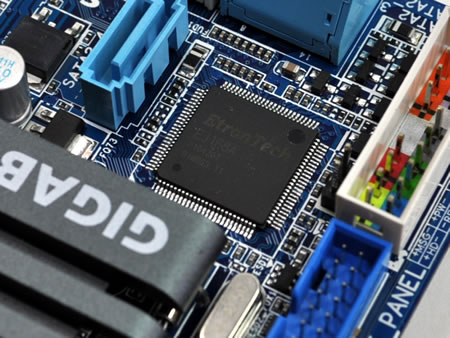

USB3.0コントローラチップは最近すっかり定着した感のあるEtronTech製「Etron EJ168」を2基搭載。こちらはフロントパネル用のUSB3.0コントローラ

GA-Z68MX-UD2H-B3

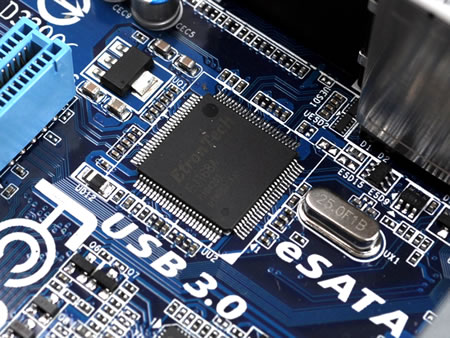

こちらはバックパネル用のUSB3.0コントローラ

GA-Z68MX-UD2H-B3

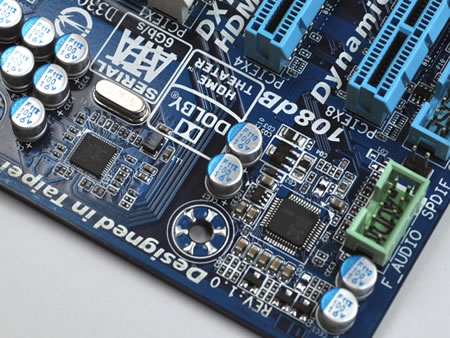

オーディオチップは7.1chのHD再生が可能なRealtek製「ALC889」。SN比は108dBでDolby Home Theaterにも対応する

GA-Z68MX-UD2H-B3

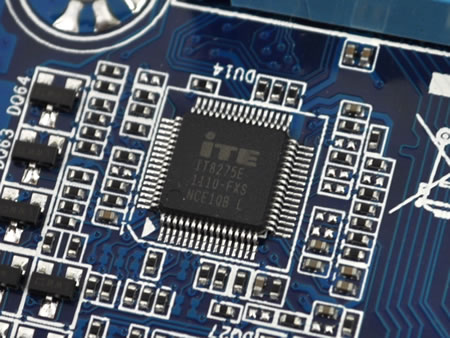

マザーボードの電源フェーズ切り替え用のコントローラチップITE製「IT8275E」

GA-Z68MX-UD2H-B3

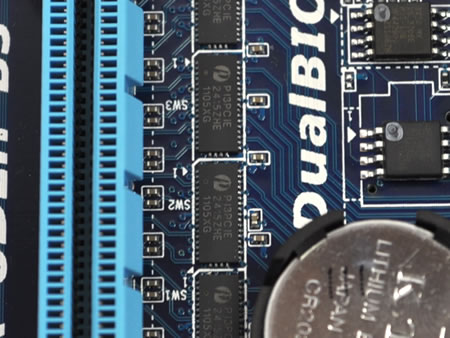

PCI-ExpressシグナルスイッチチップPericom製「PI3PCIE 2415ZHE」

■バックパネル

GA-Z68MX-UD2H-B3

GA-Z68MX-UD2H-B3

GA-Z68MX-UD2H-B3

バックパネル部にはD-Sub、DVI-D、HDMI、DisplayPortの計4種類のディスプレイ出力が用意されている。インターフェイスはギガビットLAN×1、サウンドポート、USB3.0ポート×2、USB2.0ポート×4、PS2ポート×1という構成。また、USB2.0ポートはON/OFF Chargeに対応する

<次のページを読む>

GIGABYTE

GA-Z68MX-UD2H-B3

フォームファクタ
MicroATX
チップセット
Intel Z68 Express
対応ソケット
LGA1155
メモリスロット
4×DDR3 2133（OC）/1866（OC）
/1600（OC）/1333/1066
拡張スロット
PCI-Express2.0（x16）×3
/PCI-Express（x1）×1
内部ポート
SATA3（6Gbps）ポート×2
/SATA2（3Gbps）ポート×3
/SATA3（6Gbps）ポート×2
（Marvell88SE9172）
バックパネル
GigabitLAN ×1（Realtek RTL8111E）
/7.1ch HD Audio Codec
（Realtek ALC889）
/USB3.0ポート×2/USB2.0ポート×4
/PS2ポート×1/eSATA（3Gbps）×1
/D-Sub×1/DVI-D×1/HDMI×1
/DisplayPort×1

●製品情報（日本ギガバイト）
