｜「GA-A75M-UD2H」の動作をチェック

　画像にてマザーボードの詳細を確認したところで、実際に「GA-A75M-UD2H」に火を入れて動作を確認していきたい。CPUには最上位のAMD「A8-3850」、さらに今回はオーバークロックを試すことから、メモリにはG.SKILL「F3-17000CL9D-8GBXLD」を秋葉原のPCパーツショップ「OVERCLOCK WORKS」より借り受けた。なおテスト構成は以下の通り。

テスト構成
CPU	AMD A8-3850（Socket FM1/2.90GHz/TDP100W）
マザーボード	GIGABYTE「A75M-UD2H」（AMD A75）
システムHDD	Seagate「ST3500418AS」（SATA2 500GB）
メモリ	G.SKILL「F3-17000CL9D-8GBXLD」 8GB（4GB×2枚）PC3-17000（DDR3-2133MHz/1.65V）
光学ドライブ	PLEXTOR「PX-755A」
電源ユニット	CORSAIR「CMPSU-750HX」（750W/80PLUS SILVER）
OS	64bit版 Windows 7 Ultimate SP1

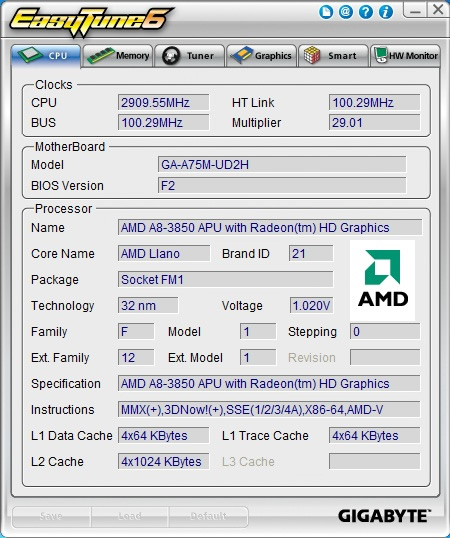

「A8-3850」のCPUコアの動作クロックは2.9GHz

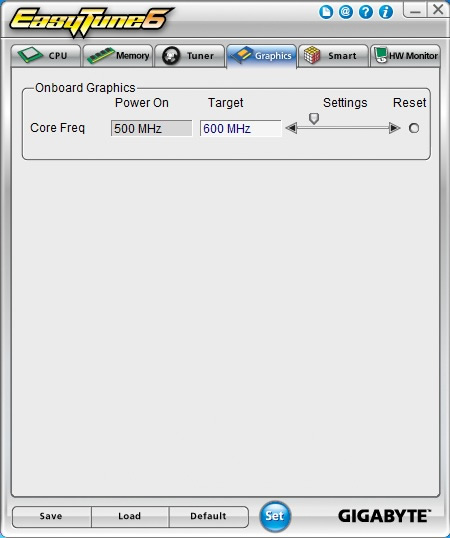

「A8-3850」のGPUコアの動作クロックは600MHz

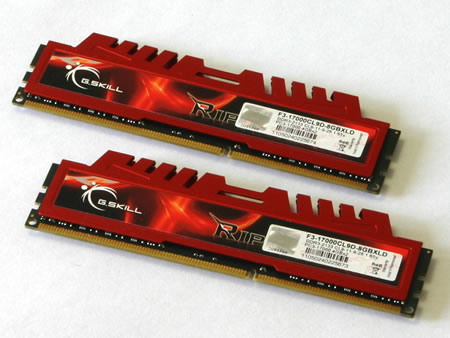

今回のテストで使用したG.SKILL「F3-17000CL9D-8GBXLD」。Intel6シリーズ環境では2133MHz動作可能なオーバークロックメモリだ

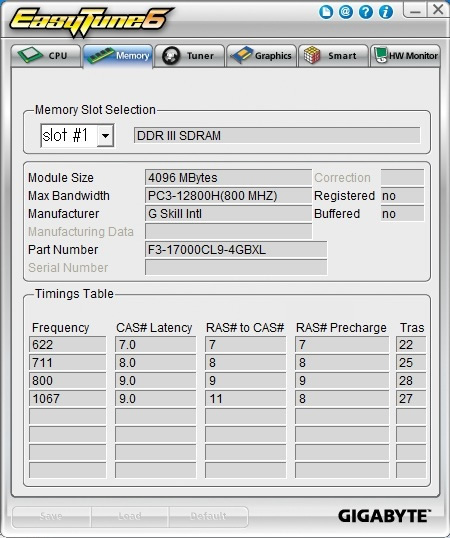

G.SKILL「F3-17000CL9D-8GBXLD」のメモリスペック

｜メモリクロックの違いによる性能差をチェック

　「AMD A」シリーズではメモリコントローラが強化され、DDR3-1866のデュアルチャネルをサポートするようになった（ただしDIMMを4枚搭載する場合はDDR3-1600までの対応）。
　グラフィックスカードと違いメインメモリを共有するオンボードグラフィックスではメモリ帯域を拡張することで性能が大きく向上する。そこでオーバークロック動作を確認する前にメモリクロックによる性能の違いをチェックしておこう。
　「GA-A75M-UD2H」で選択できるメモリ対比は5.33（1066MHz）、6.66（1333MHz）、8.00（1600MHz）、9.33（1866MHz）の4種類。今回は、その4種類すべてでベンチマークテストを行い、どのように性能が変化するのか確認することにした。

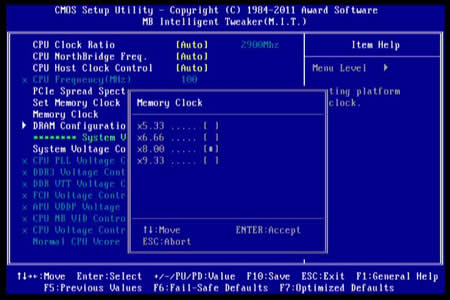

BIOSで設定できるメモリ対比は5.33（1066MHz）、6.66（1333MHz）、8.00（1600MHz）、9.33（1866MHz）の4種類

<次のページを読む>

対応フォームファクタ
MicroATX
チップセット
AMD A75
対応ソケット
AMD Socket FM1
メモリスロット
DDR3 1866/1600/1333/1066MHz×4
拡張スロット
PCI-Express2.0(x16)×2
PCI-Express(x1)×1/PCI×1
マルチグラフィックス
AMD CrossFireX対応
LAN
ギガビットLAN（Realtek RTL8111E）×1
オーディオ
7.1ch HD Audio（Realtek ALC889
内部ポート
SATA3.0（6Gbps）×5
バックパネル
D-Sub×1、DVI-D×1、HDMI×1
DisplayPort×1
USB3.0×2、USB2.0ポート×4
PS2ポート×1、IEEE1394×1、eSATA3×1
6穴オーディオジャック
発売日
2011年6月27日
市場想定売価
税込12,000円
製品情報（GIGABYTE TECHNOLOGY）
