｜画像にて「GA-A75M-UD2H」をチェック（その1）

　　「GA-A75M-UD2H」のスペックを確認したところで、ここからは画像にてマザーボードの詳細をチェックしていくことにしよう。

■チップセット周辺をチェックする

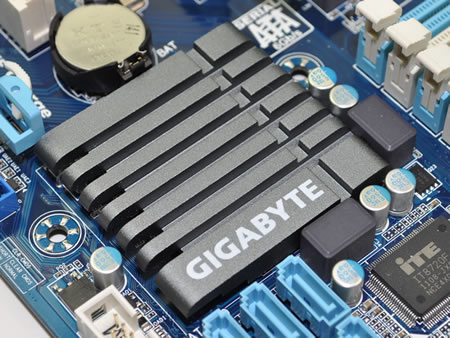

チップセットに搭載されるヒートシンクは小型かつ薄型のものを採用。表面積を広くするため溝が付けられ、一部は櫛状となっている

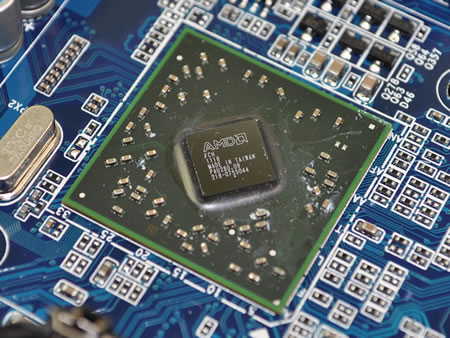

ヒートシンクを外して露わになったFCH「AMD A75」。シルク印刷にFCHの文字が確認できる

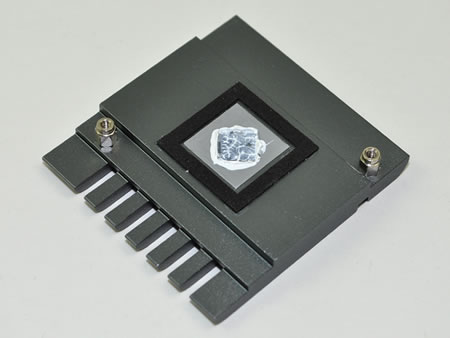

ヒートシンク背面。マザーボードには2本のネジで固定されている。チップセットに接触する部分には熱伝導シートが貼られている

■CPUソケット周辺をチェックする

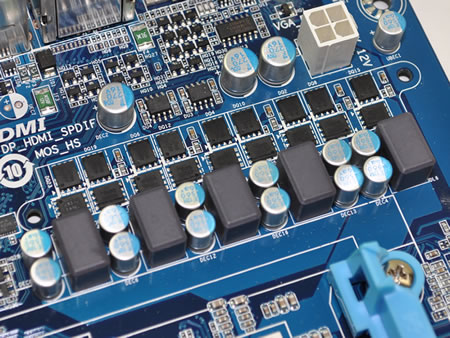

CPUの電源部分は4（CPU）+1（メモリ）フェーズ。フェライトコアチョークや固体コンデンサを採用するなど品質にこだわった作りとなっている

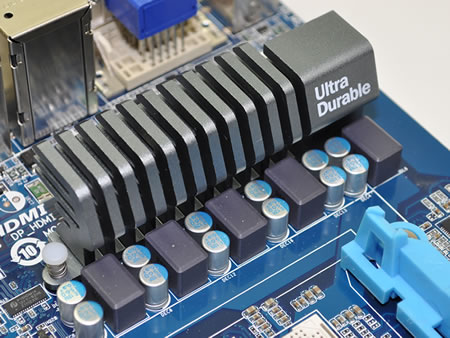

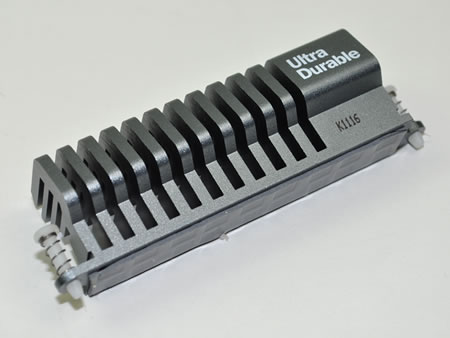

MOSFET部の冷却にはプッシュピン固定のヒートシンクを搭載。MOSFETからの熱をCPUクーラーの風などを利用し、効率よく冷却する

MOSFETに低RDS（on） MOSFETを採用することで消費電力の削減と低発熱化を実現

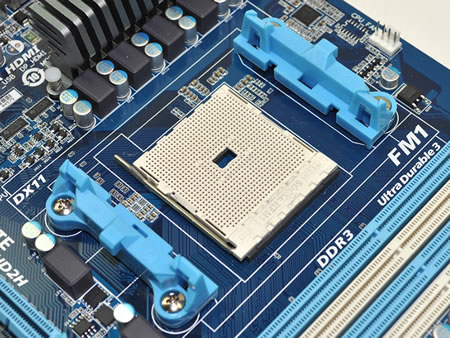

「AMD A」シリーズ専用のソケットFM1。ソケットの中心に空きのある形状はSocket 754を彷彿とさせる。リテンションの形状は変更されているが基本的にAM3と互換性があるためリテンション固定方式のクーラーは流用できる

■コネクタおよびピンヘッダをチェック

電源コネクタ24ピンタイプ。すぐ上にLPTピンヘッダとTPMピンヘッダが用意されている

ATX12Vコネクタは4ピンタイプ

フロントパネル用ピンヘッダとCOMピンヘッダ。フロントパネル用ピンヘッダ（右）は最近のGIGABYTEマザーボードでは統一されている

最近対応ケースが増えている、フロントパネル用のUSB3.0ピンヘッダ

USB2.0用のピンヘッダは2基あり、計4ポートが増設追加。IEEE1394用ピンヘッダも用意されている

こちらはフロントオーディオ用のピンヘッダ

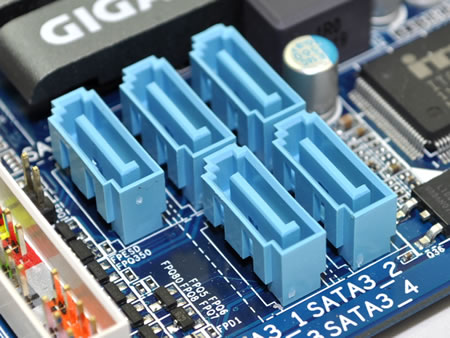

内部SATAポートはSATA3.0ポート×5。「AMD A75」ではSATA3.0は6ポートまで対応するが、もう1ポートはバックパネルのeSATAとして用意されている

<次のページを読む>

対応フォームファクタ
MicroATX
チップセット
AMD A75
対応ソケット
AMD Socket FM1
メモリスロット
DDR3 1866/1600/1333/1066MHz×4
拡張スロット
PCI-Express2.0(x16)×2
PCI-Express(x1)×1/PCI×1
マルチグラフィックス
AMD CrossFireX対応
LAN
ギガビットLAN（Realtek RTL8111E）×1
オーディオ
7.1ch HD Audio（Realtek ALC889
内部ポート
SATA3.0（6Gbps）×5
バックパネル
D-Sub×1、DVI-D×1、HDMI×1
DisplayPort×1
USB3.0×2、USB2.0ポート×4
PS2ポート×1、IEEE1394×1、eSATA3×1
6穴オーディオジャック
発売日
2011年6月27日
市場想定売価
税込12,000円
