エルミタ的速攻撮って出しレビュー Vol.82
次世代 AMD 9シリーズがやってきた
「AMD 990FX + SB950」検証
2011年5月21日 13:50
TEXT:GDM編集部 池西 樹

 AMDが着々と準備を進める次世代チップセット「AMD 9シリーズ」。間もなく開幕する「COMPUTEX TAIPEI 2011」で多くの搭載マザーボードがお披露目されるはずだ。待望の後継チップセットだけに、多くのAMDユーザーは心待ちにしているに違いない。
 期待高まる中、編集部は「AMD 990FX」搭載マザーボードを独自入手した。それがGIGABYTE「GA-990FXA-UD7」(Rev1.0)だ。つい先日、台湾市場でフライング販売が開始されたIntel「Z68 Express」チップ搭載マザーボードをいち早くご紹介したばかりだが、今回はさすがに未発売。大陸ルートから編集部に届けられた短期2日滞在の「990FX + SB950」を早速検証していきたい。なお入手したモデルにはマニュアル、ドライバCDをはじめ、付属品は一切無しの白箱状態となっていた。


Zambeziこと「AMD FX」に対応した新チップセット、「AMD 9シリーズ」

 「Phenom II」以来、デスクトップCPUに大きな更新のなかったAMDだが、2011年第3四半期に新CPUとなるZambeziこと「AMD FXシリーズ」の投入が予定されている。
 「AMD FXシリーズ」の詳細についてはまだ不明な部分も多いが、デスクトップ向けのCPUでは初めて8コア製品となるため、登場を心待ちにしているユーザーも多いだろう。そんな「AMD FXシリーズ」に対応する新チップセットが今回テストする「AMD 9シリーズ」だ。

 「AMD9シリーズ」はこれまでの「AMD 8シリーズ」と同様ノースブリッジとサウスブリッジの2チップ構成となる。ノースブリッジはハイエンド向けでフルレーンPCI-Express(x16)を2本搭載する「AMD 990FX」、ミドルエンド向けでマルチグラフィックス環境に対応する「AMD 990X」、エントリー向けの「AMD 970」、グラフィックスを搭載した「AMD 980G」の4モデル。サウスブリッジにはハイエンド向けの「SB950」とローエンド向けの「SB920」の2つがそれぞれ用意されている。
 また、「AMD FXシリーズ」ではSocketも「AM3」から「AM3+」へと更新される。ただしこちらは下位互換性が保たれており、「AM3」のCPUも使用可能で、それは「AM2」と「AM2+」と同じ関係にあたる。

 今回テストするGIGABYTE 「GA-990FXA-UD7」はGIGABYTEのAM3+プラットフォーム用マザーボードではハイエンドにあたるモデルで、チップセットの組み合わせは「AMD 990FX」+「SB950」となっている。

GA-990FXA-UD7

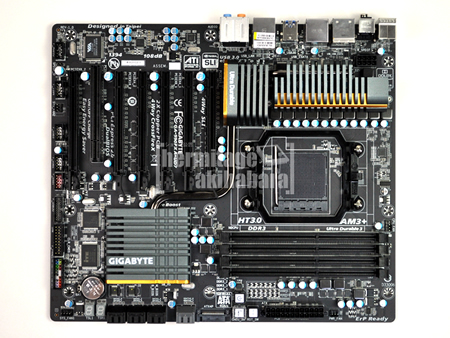

Socket AM3+に対応するGIGABYTE 「GA-990FXA-UD7」。まず目を引くのが計6本のPCI-Express(x16)。チップセットに「AMD 990FX」+「SB950」を採用しているため、フルレーンによるマルチグラフィックス環境の構築が可能となっている。さらに、ヒートパイプを採用した大型の冷却システム、「UltraDurable3」による高い冷却性能、4ポートのUSB 3.0、8ポートのSATA 3.0などハイエンドに相応しいスペックを誇る
GA-990FXA-UD7

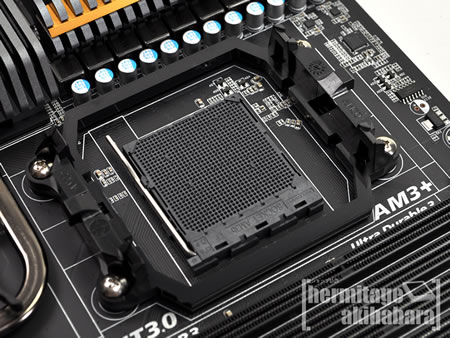

「Socket AM3+」ではおなじみの黒ソケット。下位互換があるため「AM3」のCPUにも対応する



AMD新型チップセット「AMD 990FX」+「SB950」画像チェック

 それでは早速、画像で「GA-990FXA-UD7」をじっくりとチェックして行くことにしよう。
 まずは最も気になるチップセット部分だ。ヒートシンクを外してみると、ノースブリッジには「AMD 9シリーズ」の最上位チップセット「AMD 990FX」を、サウスブリッジには「SB950」を搭載していることが確認できる。ちなみに今回のマザーボードを見る限り、サウスブリッジへのUSB 3.0の統合は見送られたようだ。こちらは是非今後のチップセットに期待したいところだ。

GA-990FXA-UD7

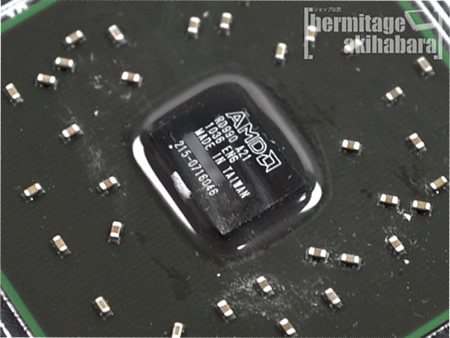

ノースブリッジには「AMD 990FX」を搭載。シルク印刷にはAMDの初期ロットでよく見られるエンジニアリングサンプルらしい「ENG」刻印が見て取れる
GA-990FXA-UD7

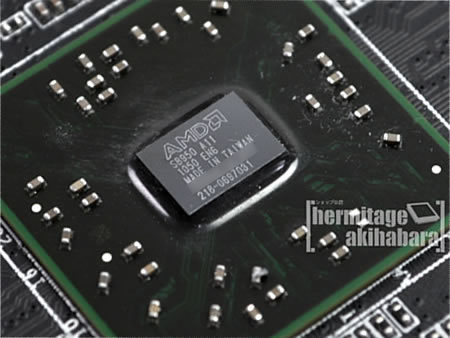

こちらはサウスブリッジとなる「SB950」。こちらにも「ENG」の刻印が確認できる



基板背面をチェック

 ここで基板背面も軽くチェックしておきたい。背面には主だったコントローラなどは搭載されておらず、スッキリとした印象。CPUソケットのバックプレートはプラスチック製ではなくスチール製のため、大型のCPUクーラーを搭載した場合でも歪みや破損の心配はないだろう。
 また、「GA-990FXA-UD7」の基板はGIGABYTEオリジナル規格「Ultra Durable3」に対応。こちらは基板内の電気層に「2オンス銅箔層」を採用することで、通常のPCBに比べて電気抵抗を低減、マザーボードの温度上昇を抑える効果が期待できる。

GA-990FXA-UD7
GA-990FXA-UD7
PCBには最近のGIGABYTEカラーであるブラック基板を採用。CPUソケットのバックプレートはスチール製のため大型のクーラーを搭載した場合でも歪みや破損の心配はない。もちろんブラックカラーに塗装されている

toppage 次のページ



GIGABYTE
GA-990FXA-UD7
フォームファクタ
ATX
チップセット
AMD 990FX + SB950
対応ソケット
Socket AM3+
メモリスロット
DDR3 1600/1333/1066×4
拡張スロット
PCI-Express2.0(x16)×6/PCI×1
内部ポート
SATA3(6Gbps)×6/SATA3(6Gbps)×2(Marvell88SE9172)
バックパネル
ギガビットLAN ×1(Realtek RTL8111E)
/7.1ch HD Audio Codec(Realtek ALC889)
/USB3.0×2/USB2.0ト×7
/IEEE1394×1/eSATA×2/PS2ポート×1
