title

「HAF 912 Advanced」外装ディテールチェック

 歴代「HAFシリーズ」を簡単に振り返ったところで、今回の主役となる「HAF 912 Advanced」のディテールをチェックして行きたい。
 シリーズ中、エントリークラスの位置付けでリリースされた「HAF 912 Advanced」。言い換えれば“普及版”となるわけだが、本当の使命は上位・中堅クラスを補うのではなく、実売数をリードしなくてはならない大事な役割が課せられている。最も多く存在するこの購買層に訴求すべく、さてどんなギミックが盛り込まれているのだろうか。

HAF 912 Advanced
HAF 912 Advanced

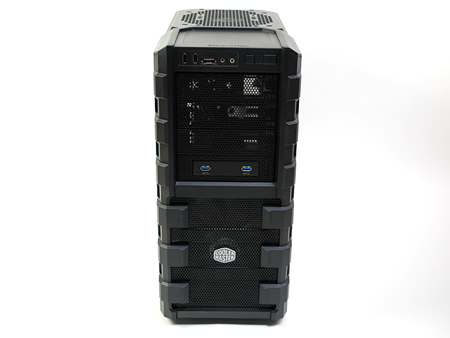

「HAF 912 Advanced」のフロントパネルデザイン。エントリークラスと言えど歴代「HAFシリーズ」の意匠が脈々と受け継がれている
HAF 912 Advanced HAF 912 Advanced

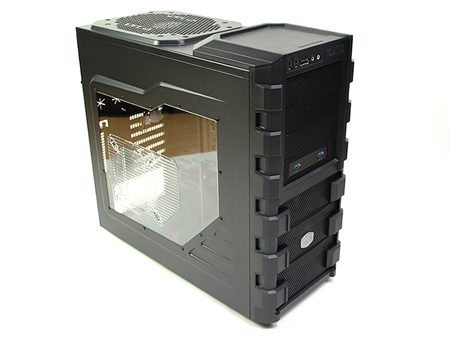

ボディ、シャーシ共に全体がブラックに塗装されている。塗装はマット仕上げで手垢がつきにくタイプ ちょうどフロントファンが内蔵されている部分にCooler Masterのエンブレムが装着されている
HAF 912 Advanced HAF 912 Advanced
インシュレーターはごく普通のもの。電源ユニットに搭載されるファンの吸気スペースはこのインシュレーター高で決まる フロントI/Oは画像左からUSB2.0×2、eSATA×1、マイク、ヘッドフォン。さらにリセットとパワースイッチがレイアウトされている



「HAF 912 Advanced」内部ディテールチェック

 「HAF 912 Advanced」は外装部同様、内部もブラック塗装が施されている。
 ブラックにするメリットは、ただ単に見栄えとなるだろう。確かに見た目も美しく、モデルによってはチープさを隠す役割を果たしてくれるのかもしれない。
 それはさておき、ここではサイドパネルを外したシャーシ外装を見回すのみとし、細部については各々のポイントを別途チェックして行きたい。

HAF 912 Advanced

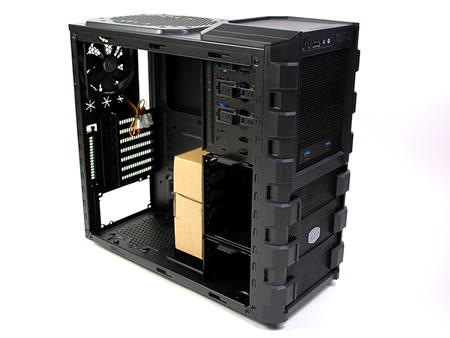

左サイドパネルを外すと3.5インチシャドウベイ部に付属品が収められた箱がワイヤーで固定されていた。なおマニュアルは外装箱の中に
HAF 912 Advanced

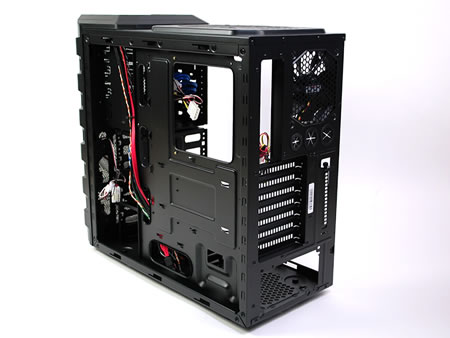

右サイドパネルを外す。マザーボードトレイ裏面を見ると、CPUクーラーメンテナンスホールの開口部が広く採られている様子が分かる
HAF 912 Advanced HAF 912 Advanced
フロントパネル部さらにマザーボードトレイ部には数多くの穴が用意されており、好きなパターンのケーブルマネジメントが構築できるようになっている
HAF 912 Advanced フロントパネル着脱は左右6箇所のツメを解除するだけ。ネジは使用されていない



「HAF 912 Advanced」付属品チェック

 付属品が入った茶箱はケース内の5.25インチシャドウベイ横にワイヤーで固定されていた。ここではその全てをご紹介しよう。
 なおこのモデルに限った事では無いが、型番が変わるほどではない極小規模なマイナーチェンジや改良により、同梱品が若干変わる場合が少なくない。以下に紹介するものはあくまでも編集部で入手した国内初期流通タイプのものである事を予めご了解頂ければと思う。

HAF 912 Advanced HAF 912 Advanced
付属品箱内の小袋に収められているネジその他。結束に必須なタイラップが10本付属されている点は高ポイント ネジ詳細はあるものの、なぜかスピーカーだけはマニュアルに記載されていない
HAF 912 Advanced HAF 912 Advanced
「120×25mm fan screw」 「#6-32*10 screw」×12
HAF 912 Advanced HAF 912 Advanced
「Nut setter」×1は、マザーボード用「Stand-off」をプラスドライバーで締め付けができる便利なツール。Cooler Master製CPUクーラーの一部にも似たようなものが同梱されている
HAF 912 Advanced HAF 912 Advanced
使い方はこの通り。簡単な説明書が同梱されていた 「Stand-off」×10は、マザーボード用。足はインチ径、内部はミリ径
HAF 912 Advanced HAF 912 Advanced
「#6-32*6 screw」×6は2.5インチHDDラックや電源ユニット用 「M3*5 screw」×36は、光学ドライブ、FDD、2.5"HDD、マザーボード固定用
HAF 912 Advanced HAF 912 Advanced
「2.5"/1.8"HDD track」を使えば、2.5または1.8インチSSD/HDDを搭載させる事ができる 「FDD track」は3.5インチ→5.25インチ用のマウンター金具
HAF 912 Advanced HAF 912 Advanced
「5.25"Tool free」は、3.5インチFDD等を固定させた「FDD track」をシャドウベイに装着するために使用。背面画像を見るとその機構がよくわかる
HAF 912 Advanced HAF 912 Advanced
5.25インチに3.5インチFDD等を搭載させる場合に使うベゼル「5.25"to 3.5 cover」 「Sliding rail」はHDDをツールフリーで固定させるための専用レール。合計12本6台分が同梱されていた

・次は実際の組み込みおよび実稼働で重要となるファンレイアウト、ドライブベイレイアウト、電源ユニット搭載部、さらにサイドパネルを個々にチェックしてゆこう

toppage
前のページ 次のページ



logo
HAF 912 Advanced
・型番 RC-912A-KWN1
・外形寸法 W230×D496×H480mm
・素材 ボディスチール/副素材プラスチック
・重量 約8.7kg
・5.25インチベイ×4(内1段は付属のアダプタにより3.5インチオープンベイとして使用可能)
・3.5インチベイ×0(5.25インチベイに付属のアダプタを取り付けた場合×1〜
・3.5インチシャドウベイ×6(内2段は付属のアダプタにより2.5インチベイ×1、あたは1.8インチベイ×1として使用可能)
・2.5インチベイ×2(3.5インチベイに付属のアダプタを取り付けた場合×4)
・拡張スロット×7+1(+1は縦配置)
・電源 オプション
・対応 ATX/MicroATX
・ファン
 フロント200mm×1(700rpm/19dBA/Red LED)※120mm×2に換装可能
 リア120mm×1(1200rpm/17dBA)
 トップ200mm×1(700rpm/19dBA/Red LED)※120mm×2に換装可能
 左側面140mm×1または120mm×1(オプション)
・I/O USB3.0×2/USB2.0×2/eSATA×1/ヘッドフォン×1/マイク×1
・市場想定売価税込16,000円前後
・発売日2010年12月10日
