｜「GeForce GTX 560 Multiview」のパッケージと
｜外観をチェックする

　スペックの確認ができたところで、次にパッケージと外観を画像にてチェックしていこう。「GeForce GTX 560 Multiview」のパッケージは、ブラックとオレンジが印象的なZOTACカラーが採用されている。

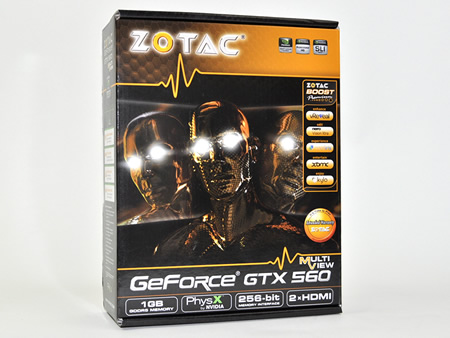

おなじみのZOTACカラーを採用したパッケージ。一目見て同社の製品とわかる特徴的なカラーリングだ。実測値でD200×W260×H70mmとミドルレンジのグラフィックスカードにしては比較的コンパクトなサイズ

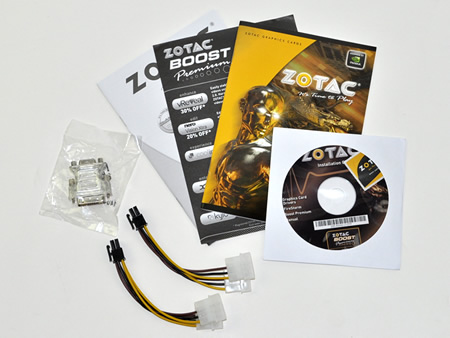

付属品一式。DVI-D-Sub変換コネクタ、ペリフェラル4pin×2-6pin変換ケーブル×2、ドライバCD、クイックスタートガイド、製品マニュアルなどが付属する

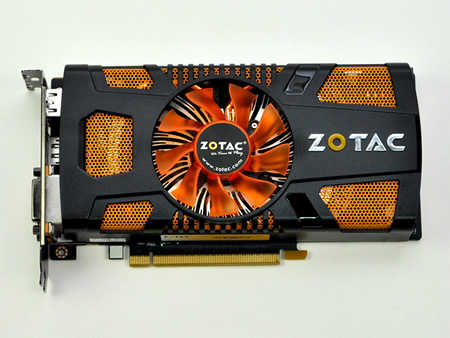

搭載されるオリジナルクーラーもZOTACカラーを採用。ボードの長さは実測値で約210mm。「GeForce GTX 460」のリファレンスモデルとほぼ同じサイズだ

PCI-Express補助電源コネクタは6pin×2構成。横位置のコネクタレイアウトのため、奥行きがタイトなPCケースでも取り回しは非常に楽だ

出力インターフェイスはDVI×2、HDMI×2、Display Port×1。DVIもしくはDisplay portとHDMI×2を使ったトリプルディスプレイに対応する

｜「GeForce GTX 560 Multiview」オリジナルクーラーをチェック

　次にVGAクーラーをチェックしていこう。黒いプラスチックカバーには所々オープンスペースが用意されており、オレンジカラーのメッシュで覆われている独特の形状。ファンにはオレンジのインペラが特徴的な80mmファンを搭載している。
　ファンカバーは密閉タイプではないため、完全外排気仕様ではないが、拡張スロット部には排気用の通気孔も用意されている。

クーラーカバーは基板全面を覆う形状で一部メッシュ加工されている。メッシュ部はオレンジにカラーリングされている

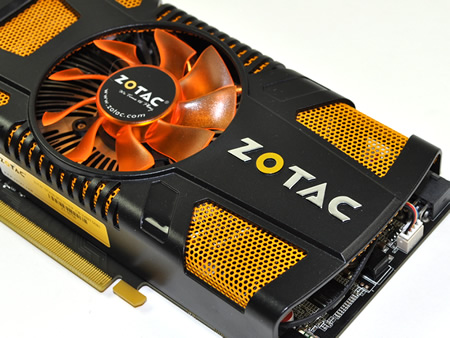

クーラーカバーとファンにはZOTACのロゴが大きくあしらわれている

オープンスペースはスチール製メッシュでカバーされている

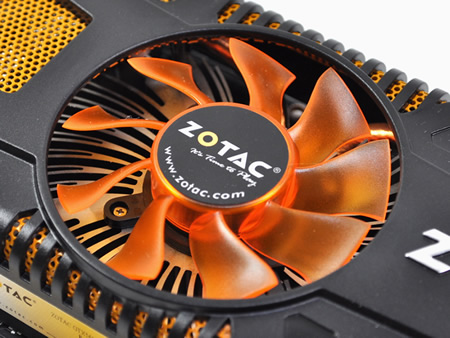

冷却用ファンにはオレンジインペラの80mmファンを搭載。LED発光すれば非常に美しいと思うのだが残念ながらそういった機能は搭載されていない

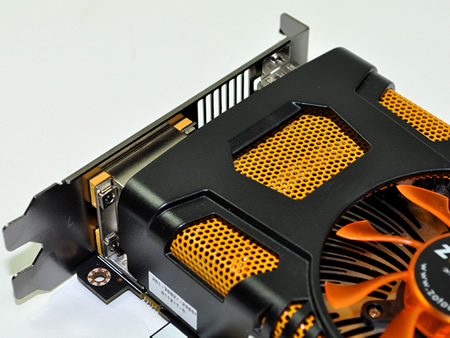

拡張スロット部には外排気用の通気孔が用意されている

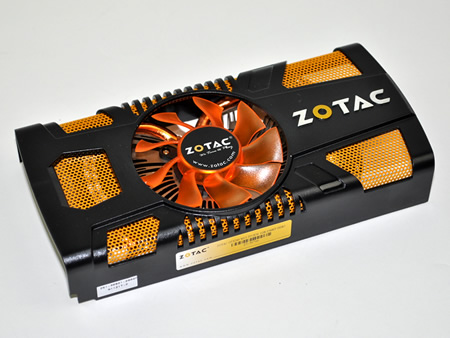

クーラーを取り外したところ。ファンの隙間から2本の銅製ヒートパイプが覗く

クーラー背面。基板には4本のネジで固定されている。GPUコアに接触する部分は銅製となっており、2本の大型ヒートパイプを経由して熱をフィンへ移動する

<次のページを読む>

製品名
GeForce GTX 560 Multiview
型番
ZT-50706-10M
CUDAコア数
336基
コアクロック
820MHz
メモリクロック
4008MHz
メモリインターフェイス
256bit
メモリタイプ
GDDR5
ビデオメモリ
1024MB
発売日
2011年8月末予定
市場想定売価
1万円台後半
製品情報（ZOTAC）
