title

「Z68A-GD80(G3)」の動作チェック(1)

 細部を確認したところで、ここからは実際に「Z68A-GD80(G3)」を動作させ、その実力をチェックしていこう。なおテスト構成は以下の通り。

テスト機材構成
CPU Intel Core i7-2600K
(SandyBridge/LGA1155/3.40GHz/TDP95W)
マザーボード MSI「Z68A-GD80(G3)」(Intel Z68 Express)
HDD Seagate「ST3500418AS」(SATA2 500GB)
メモリ CORSAIR「CMX4GX3M2A1600C9」
4GB(2GB×2)PC-12800
グラフィックスカード 玄人志向「GF-GTX460-E1GHD/OC」(GeForce GTX 460 1GB)
光学ドライブ PLEXTOR「PX-755A」
電源ユニット CORSAIR「CMPSU-750HX」(750W/80PLUS SILVER)
OS Windows 7 Ultimate SP1 64bit



より洗練されたGUIを採用した新UEFI「Click BIOS II」

 まずは「Z68A-GD80(G3)」のウリのひとつでもある新UEFI「Click BIOS II」について紹介しよう。
 MSIといえば、BIOSがまだまだ主流だった「Intel P35」世代に他社に先駆けてEFIを採用した「P35 Neo3-EFINITY」を発表するなど、当初よりEFIやUEFIに、非常に積極的に取り組んでいる。そのため、UEFIが標準となった「Intel6シリーズ」でも、すべてのモデルでGUIを採用した独自のUEFI「Click BIOS」を搭載するなど、BIOSからUEFIへの移行についても非常にスムーズな対応を可能とした。
 「Z68A-GD80(G3)」で搭載された「Click BIOS II」ではこれまでのノウハウを生かし、「Click BIOS」からさらに改良が加えられ、より軽快な動作と簡単な操作を実現している。

Z68A-GD80(G3)

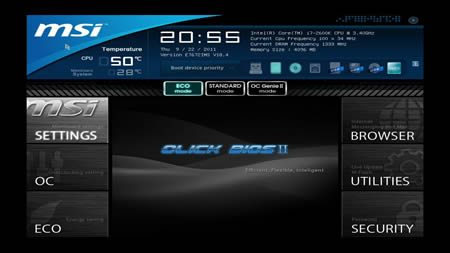

「Z68A-GD80(G3)」に搭載されている新UEFI「Click BIOS II」。「Click BIOS」より洗練されたユーザーインタフェースを備え、すべての操作がマウスクリックで行えるようになっている
Z68A-GD80(G3)

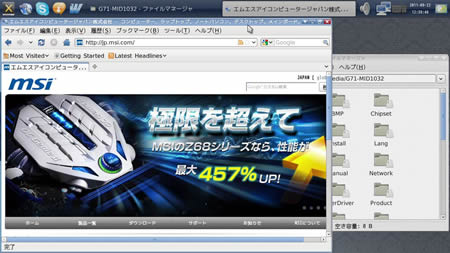

ドライバCDからHDDやUSBメモリに専用モジュールをインストールしておけば、「BROWSER」から軽量OS「Winki」を起動することができる。「Winki」にはブラウザー以外にもSkypeやメーラーなどが用意され、簡単なファイル操作も可能
Z68A-GD80(G3)
「UTILITIES」からはバックアップソフト「HDD Backup」やオリジナルアップデートツール「Live Update」が起動できる



「Click BIOS II」はWindows上からUEFIと同等の操作が可能

 「Click BIOS II」にはUEFIと同様のUIを採用したWindowsアプリケーションが用意されている。設定できる内容も同等となっているため、これまでUEFIでしか操作できなかったPCの詳細設定がWindows上で行えるようになった。また、Windowsアプリケーションのため設定の保存、読み込みが簡単にできるのも大きなメリットと言えるだろう。ここでは、「Click BIOS II」ユーティリティの各設定項目について確認しよう。

Z68A-GD80(G3)
Windows上で動作する「Click BIOS II」ユーティリティ。専用OSが起動する「BROWSER」と「UTILITIES」以外はUEFIとまったく同じメニュー構成だ。また、画面下のImport/Exportボタンを使用すれば設定の保存/読み込みが簡単に行える


■System InformationとBoot device priority
Z68A-GD80(G3)
「Click BIOS II」では、基本的なシステム情報と起動ディスクの優先度は画面上部に常に表示されている

 画面上部には、PCの構成、CPU温度などのシステム情報と起動ディスクの優先順位が表示されている。起動ディスクの優先順位は指定のアイコンを希望の位置にドラッグするだけで変更ができる。

■Mainboard settings

Z68A-GD80(G3)

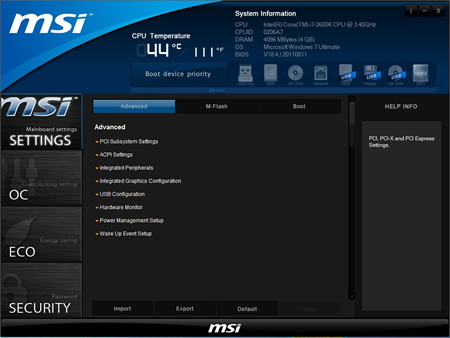

「Mainboard settings」画面
Z68A-GD80(G3)

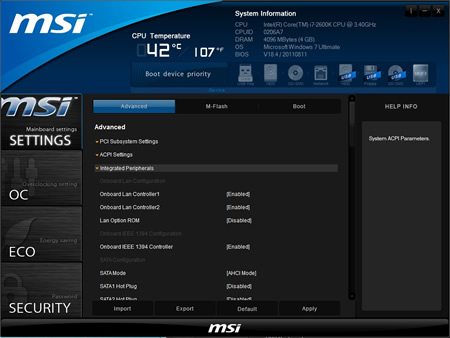

「Integrated Peripherals」ではSATAモードの変更やハードウェアの有効/無効などオンボード機能の各種設定が可能
Z68A-GD80(G3)
「Integrated Graphics Configuration」では、「Virtu」機能の使用やグラフィックス機能の優先順位、内蔵GPUのメモリ割り当てなどを設定する

 「Mainboard settings」ではスタンバイモードの設定、AHCI/IDE/RAIDといったSATA動作モード、USB動作モード、内蔵GPUの動作モード、CPUクーラーの回転数といったハードウェアに関する設定が集められている。

toppage
前のページ 次のページ



msi
Z68A-GD80(G3)
市場想定売価税込25,800円前後
製品情報(MSI)
