titale

ケースを開封して、基板をチェック

 パッケージや製品の外観チェックが終わったところで、最も気になるSSDの内部をチェックしていこう。ちなみに、ケースを開ける場合には、ネジ封印用の「WARRANTY VOID」シールをはがす必要がある。当然ながら、こちらを破損してしまうと保証が受けられなくなってしまうので、試す場合は自己責任で行なっていただきたい。とはいえ、高価なSSDの保証をあえてフイにすることはないだろう。ここから紹介する画像にてじっくりと確認していただきたい。

Octane

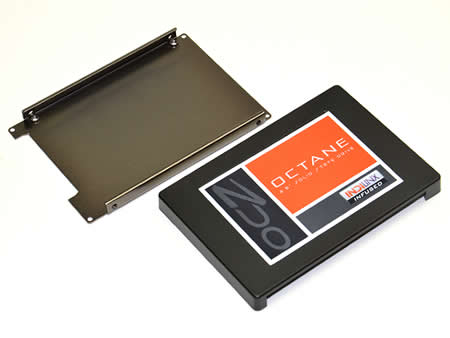

四隅のネジを外し、早速気になる内部構造をチェックしてみたい
Octane

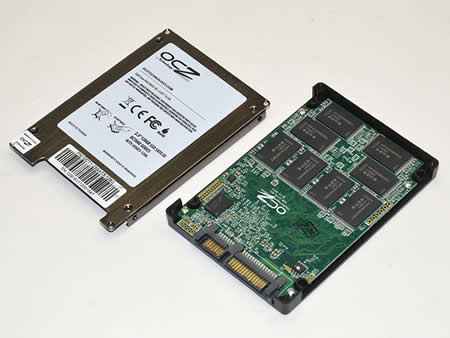

2つに分かれたカバー。左がアルミニウム製、右がABS樹脂製
Ontane

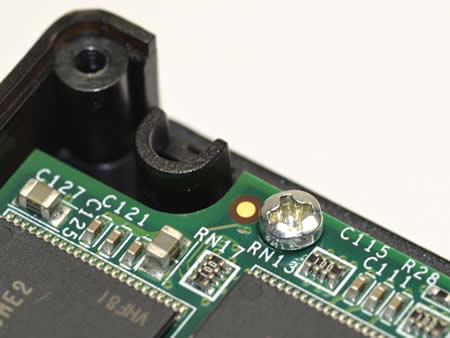

基板とケースは都合4本のネジで固定されている
Octane

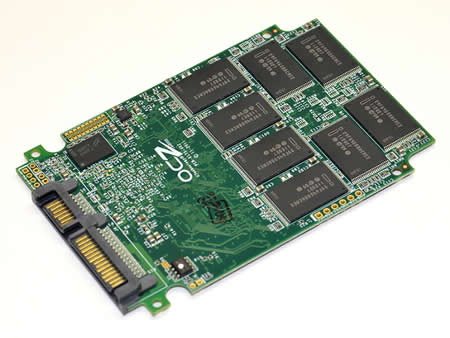

基板表面にはMLC NANDフラッシュとキャッシュメモリが並ぶ。NAND フラッシュが縦、横の双方に実装されているのが特徴的
Octane

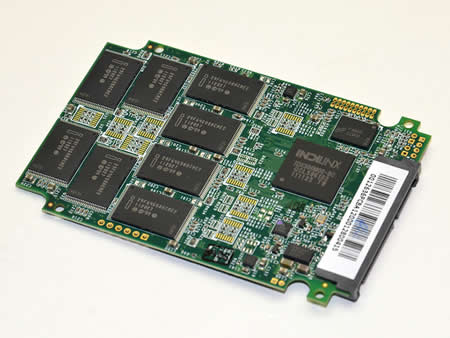

基板裏面には、「Everest」、キャッシュメモリ、MLC NANDフラッシュが配置されている
Everest

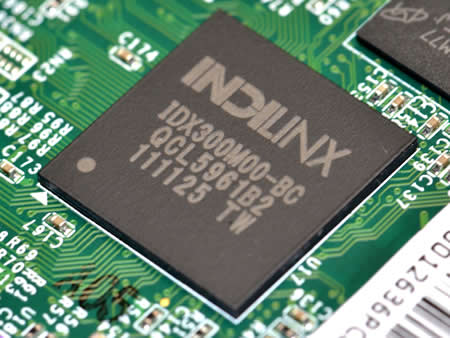

新型コントローラ「Everest」。シルク刻印を確認すると「IDX300M00-BC」となっていた
Octane

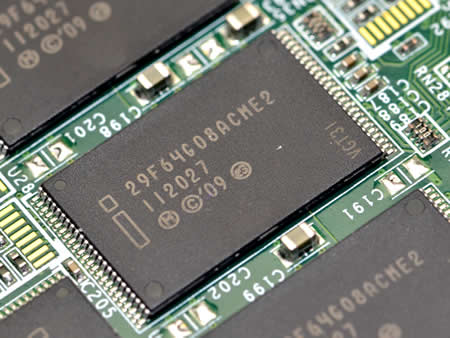

MLC NANDフラッシュにはおなじみの、製造プロセス25nm、容量64Gbit(8GB)のIntel製「29F64G08ACME2」を搭載
Octane

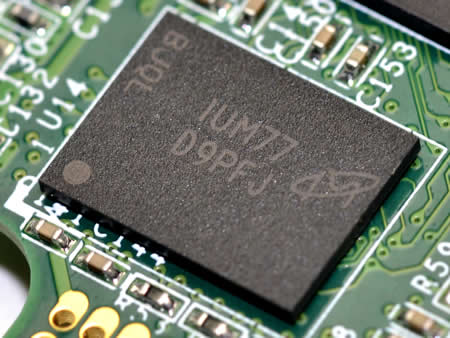

キャッシュメモリは容量256MBのMicron製「D9PFJ」を表裏に1枚ずつ計2枚を実装する
Octane

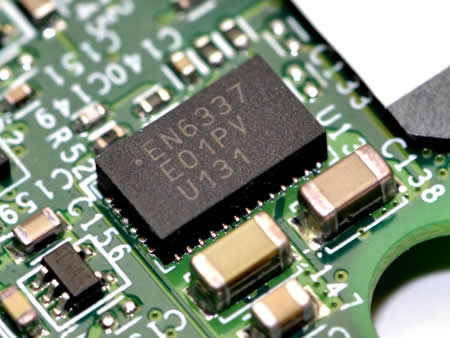

Enpirion製スイッチモードコンバータ「EN6337
Octane
基板表面には「OCZ Technology」のシルク印刷も見える。OEMが多くなっている中、メーカーロゴが入った基板はなかなか珍しい
