エルミタ的速攻撮って出しレビュー　Vol.79
エルミタ台湾特派員、「Z68 Express」マザーボードを買う

2011年5月8日 12:52
TEXT：GDM編集部陳俊晧（GDM台湾）/池西樹

今でも普通に購入できるZ68マザーボード

　4月16日、台湾の秋葉原・光華商場で未発表の「Intel Z68 Express」チップセット搭載マザーボードの販売が開始された。相変わらずのフライング販売だが、これまでのように“オトナの事情”による販売中止などの動きは無く、今現在もごく普通に購入する事ができるという。
　そこで今回は、エルミタ台湾特派員が個人的に「Intel Z68 Express」搭載マザーボードを購入、そのファーストインプレッションをお届けしたい。

｜Intel6シリーズの本命チップセット「Z68 Express」

　Sandy Bridge用のコンシューマ向けチップセットには、オーバークロック可能な「P67 Express」（以下P67）、グラフィック機能を搭載したミドルレンジ向けの「H67 Express」（以下H67）、さらに廉価版の「H61 Express」（以下H61）の計3種類のチップセットが用意されているが、グラフィック機能とオーバークロック機能を両立したチップセットは存在しない。これは特にオーバークロック可能でグラフィック性能も高い「Kシリーズ」を使っているユーザーにとっては大きなジレンマとなっていた。
　そんな中、間もなく発売される予定の「Z68 Express」（以下Z68）では、遂にオーバークロック機能とオンボードグラフィック機能の両立が可能となり、「Kシリーズ」のCPUでその性能を最大限に利用することができるようになったわけだ。

コンシューマ向けSandyBridgeチップセット
	Z68	P67	H67	H61
CPUパッケージ	LGA1155
メモリチャンネル	2	2	2	2
メモリチャンネル毎のDIMM数	2	2	2	1
USB2.0	14	14	14	10
SATA	4	4	4	4
SATA3.0（6Gbps）	2	2	2	0
内蔵グラフィック	○	---	○	○
パフォーマンスチューニング	○	○	---	---

｜Z68を採用したGIGABYTE 「GA-Z68X-UD3P-B3」

　今回チェックするのはGIGABYTEのZ68採用マザーボードの中ではエントリークラスに相当する「GA-Z68X-UD3P-B3」。とは言え、エントリーモデルながら12フェーズの電源回路を採用し、EtronTech製コントローラによるUSB3.0ポートやZ68とMarvell製コントローラによる計4ポートのSATA3.0ポートを搭載するなど基本性能は高い。ただし、ディスプレイ出力は省略されているためグラフィックスカードは別途必要となる。
　拡張スロットはPCI Express（x16）×2、PCI Express（x1）×3に加えて、チップセットレベルでサポートされないPCIも2スロット用意されている。

【Z68X-UD3P-B3基本スペック】
チップセット	Intel Z68 Express
対応ソケット	LGA1155
メモリスロット	4ｘDDR3 2133（OC）/1866（OC）/1600（OC）/1333/1066
拡張スロット	PCI-Express2.0（x16）×2/PCI-Express（x1）×3/PCI×2
内部ポート	SATA3（6Gbps）ポート×2/SATA2（3Gbps）ポート×4/SATA3（6Gbps）ポート×2（Marvell88SE9172）
バックパネル	GigabitLAN ×1（Realtek RTL8111E）/7.1ch HD Audio Codec（Realtek ALC889）/USB3.0ポート×2/USB2.0ポート×8/IEEE1394×1/PS2ポート×1

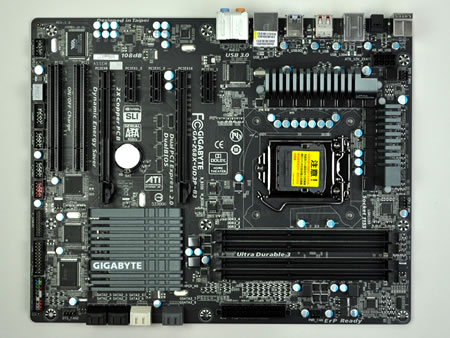

GIGABYTE「GA-Z68X-UD3P-B3」ではIntel6シリーズから採用されたブラックカラーを基調とした基板を採用。これまでどおり1チップ構成のためボード上は比較的すっきりとした印象

付属品一式。マルチランゲージのインストールガイド、ユーザーガイド、ドライバCD、バックパネル、SATAケーブル×2、SLIブリッジが付属する。台湾で販売されていたモデルだけに、ユーザーガイドが中国語オンリーな点はご愛嬌

｜SandyBridge用新チップセット「Z68 Express」を画像で確認

　「GA-Z68X-UD3P-B3」のスペックと付属品の確認ができたところで、ここからは写真を使ってじっくりとチェックしていきたいと思う。まずは新チップセットZ68周辺とマザーボード背面を確認してみよう。

SandyBridgeではノースブリッジの機能の多くがCPUに統合されたため1チップ構成

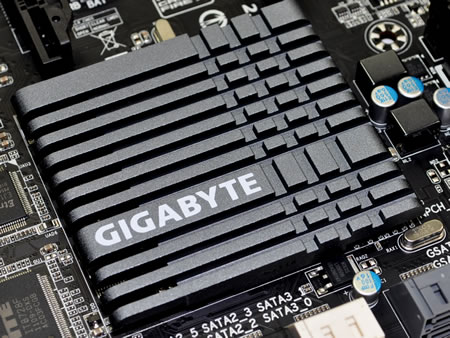

Z68に搭載されているヒートシンク。薄型ながら効率良く放熱するために一部が櫛状になっているのがわかる

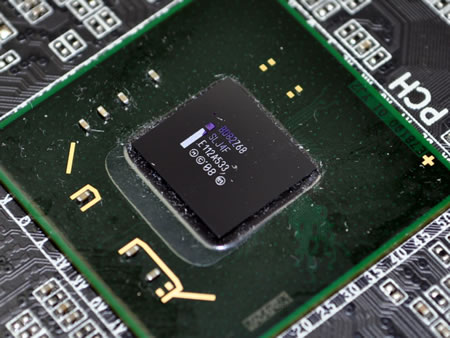

ヒートシンクを外したところ。シルク印刷からもZ68の文字が見て取れる。マザーボードの型番からもわかるとおりエラッタ修正ずみのB3リビジョンのチップを採用

マザーボードレイアウトに余裕があるため、背面に主だったチップは搭載されていない

CPUソケットのバックプレート。ネジ部分が一部飛び出しているためバックプレート式のCPUクーラーを使う場合は念のため注意が必要

｜CPUソケット周りをチェックする

　次にCPUソケット周りを確認していこう。電源フェーズは12フェーズ（CPU）+2フェーズ（メモリ）の計14フェーズ構成。チョークはすべてフェライトコアチョークを採用している。

CPU周辺の電源部分は12+2フェーズ。固定コンデンサはCPUクーラー搭載時に干渉しないよう背の低いものが使われている

CPUソケット部。固定方法はこれまでと同様

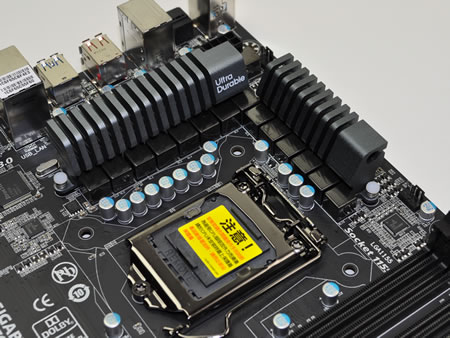

MOSFETにはヒートシンクが搭載されている。ヒートシンクに「Ultra Durable」の文字が光る

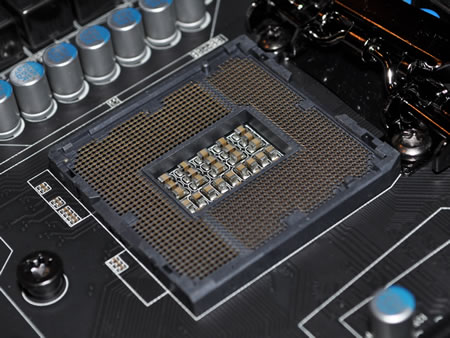

LGA 1155ソケット。CPUの着脱の際はピンを曲げないよう注意したい
