｜「NH-L12」テストセッション

　マザーボードに装着すれば、いよいよ「NH-L12」の冷却能力をテストを行ってみたい。テスト方法等は従来通りで、マザーボードをPCケースに組み込まない状態で温度や騒音値を計測する。

エルミタ的「一点突破」CPUクーラー編レギュレーション
CPUクーラー計測環境および計測方法

1.マザーボードはケースに組み込まない状態で計測する
（ケースファンなどケース内エアフローの影響を受けない状態で、できる限りCPUクーラー本来の性能を見る
2.マザーボードなどの各種設定はデフォルトのまま行う
3.CPUに100%負荷をかけ、計5回のテストを実行
4.騒音値は、ファンから30cmの距離で計測
5.高負荷状態はストレステストツール「OCCT 4.1.1」を使用
（アイドル時および高負荷時（100%/15分）の数値を計測）
7.CPU温度計測には「OCCT 4.1.1」を使用（全コア平均値）
6.ファン回転数は「SpeedFan 4.45」を使用

■参考モデル【Intel LGA2011用トップフロー「RTS2011AC」】

	アイドル時	高負荷時
2011年11月19日計測時（19.6℃）	45.0℃ （1,744rpm/37.6dBA）	69.1℃ （2,860tpm/48.3dBA）

検証機材構成
CPU	Intel「Core i7-3930K」（Sandy Bridge-E/3.2GHz/TB時最大3.8GHz/TDP130W）
マザーボード	GIGABYTE「GA-X79-UD5」（Intel X79 Express/ATX）
メモリ	CORSAIR「CMZ8GX3M4X1600C9」（2GB×4枚）（PC3-12800/DDR3-1600MHz/CL=9-9-9-24）
グラフィックスカード	SAPPHIRE「HD 4350 256MB DDR2 PCIE HDMI LP」（型番：11142-08-20R）
SSD	CORSAIR「CSSD-P3128GB2-BRKT」（128GB）
光学ドライブ	LG電子「GH24NS50」
電源ユニット	CORSAIR「CMPSU-850AXJP」（850W/80PLUS GOLD）

｜CPU温度/騒音値/ファン回転数計測

　各測定を行う前に、遅ればせながら肝心な対応TDPについて触れておかなければならない。

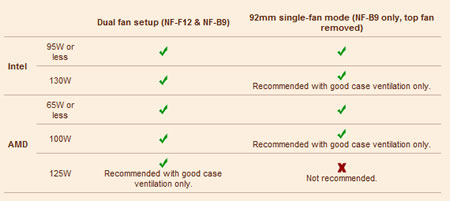

　Noctuaの製品サイトでは、「NH-L12」のCPU対応表が開示されている。これによると、標準のデュアルファン時では、Intel系で130W、AMD系で125Wだ。またロープロファイル時（90mmファンシングル）においては、Intel系でエアフロー状態の良好なPCケースでの使用条件付きながら130Wまで、AMDでは同条件で100Wまでに制限されている。（デュアルファン時でもAMD系125Wは条件付き）このデータを念頭に、テスト結果をご覧頂きたい。

■CPUコア温度テスト（デュアルファン動作時）

（平均値）：最小26℃～最大57.3℃

Core #0 25℃-56℃

Core #1 25℃-55℃

Core #2 29℃-58℃

Core #3 27℃-60℃

Core #4 25℃-58℃

Core #5 25℃-57℃

Low-Noise Adaptor使用（平均値）：最小28.1℃～最大59.3℃

Core #0 27℃-60℃

Core #1 27℃-57℃

Core #2 32℃-59℃

Core #3 29℃-62℃

Core #4 28℃-59℃

Core #5 26℃-59℃

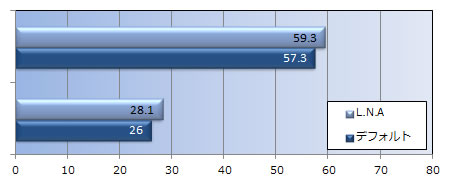

　各コア毎に計測した温度の平均値を見ていくと、デフォルト状態で最小26℃～最大57.3℃、減速ケーブル「Low-Noise Adaptor」使用時で最小28.1℃～最大59.3℃となった。標準時と減速時では約2℃の差が現れており、回転数なりの温度上昇が見られた。とは言え結果は良好で、及第点を軽くクリアする冷却能力は、さすがNoctuaと言ったところだろう。
　ちなみにLGA2011事実上のリファレンスとなる基準モデル、Intel「RTS2011AC」に比べると、標準状態では最小でマイナス19℃、最大でマイナス11.8℃だった。ここまでくると、Noctuaの良さもさることながら、Intel純正CPUクーラーは、Sandy Bridge-Eとのバランスが非常に悪いと言わざるを得ない。

※単位℃/計測環境温度17.6℃/湿度59％

<次のページを読む>

素材
銅（ベース/ヒートパイプ）
アルミニウム（放熱フィン）
外形寸法
W128×D150×H93mm
重量
約680g

-ファンスペック（「MF-F12 PWM」）-
ファン寸法
120×120×25mm
回転数
300～1,500rpm±10％（PWM）
1,200rpm±10％（L.N.A）
風量
Max93.4m3/h（PWM）
Max74.3m3/h（L.N.A）
騒音値
Max22.4dBA（PWM）
Max18.6dBA（L.N.A）
-ファンスペック（「MF-B9 PWM」）-
ファン寸法
92×92×25mm
回転数
300～1,600rpm±10％（PWM）
1,300rpm±10％（L.N.A）
風量
Max64.3m3/h（PWM）
Max52.6m3/h（L.N.A）
騒音値
Max17.6dBA（PWM）
Max13.1dBA（L.N.A）

ベアリングタイプ
SSO-Bearing
コネクタ
4pin
動作寿命
150,000時間

対応ソケット
Intel LGA2011/1366/1156/1155/775
AMD Socket FM1/AM3+/AM3/AM2+/AM2
リリース日
2012年2月21日
