title

「H80」「H100」温度・騒音値テスト(1)

 いよいよここからは注目の冷却性能をチェックしていきたい。「H80」「H100」は、いずれも3段階のファン回転数制御機能に対応する事から、今回はそれぞれのモード別での温度計測および騒音値テストを実行。また、背面120mmファンスペース搭載型「H80」に関しては、搭載PCケース「CC650DW-1」のトップ排気ファン回転時と停止時も併せて計測している。ケース内部温度と共に、それぞれの実力を確認してみよう。
 計測方法は従来通りだが、計測結果は「HWMonitor Pro 1.17」のコア別(#0〜#3)CPU温度を掲載する事にした。なおテストを実行した室内温度は29.9℃、湿度65%というテスターには非常に厳しい環境で、冷房機器は使用していない。

corsair

検証使用機材
CPU Intel Core i5-2500K
(Sandy Bridge/LGA1155/3.30GHz/TDP95W)
マザーボード ASUSTeK「P8P67 DELUXE REV3.0」
(Intel P67 Express B3ステッピング)
メモリ CORSAIR「CMZ8GX3M2A1600C8」
8GB(4GB×2枚)PC3-12800(DDR3-1600MHz)
グラフィックスカード SAPPHIRE「SAPPHIRE HD6970 2G GDDR5」
(型番:21179-00-40R)
HDD Western Digital「WD10EARS」
光学ドライブ LG「GH24NS50」
電源ユニット CORSAIR「CMPSU-850AXJP」
(850W/80PLUS GOLD)
OS Windows 7 Ultimate 64bit

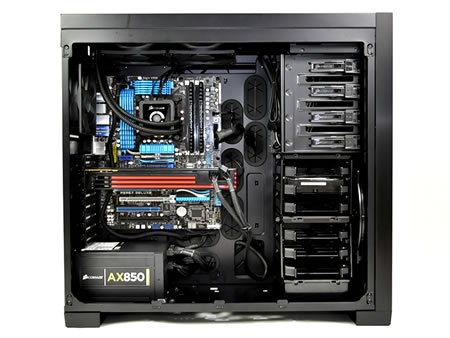

PCケース CORSAIR「CC650DW-1」
放射温度計 AD-5611A(非接触型温度計)
測定範囲(D/S比)11:1
騒音計 TM-102(国際規格IEC651 TYPE2適合)
検証ツール
高負荷状態 OCCT 3.1.0
温度モニタ HWMonitor Pro 1.17
回転数モニタ SpeedFan 4.43

エルミタ的「一点突破」CPUクーラー編レギュレーション
CPUクーラー計測環境および計測方法

1.マザーボードはケースに組み込まない状態で計測する
(ケースファンなどケース内エアフローの影響を受けない状態で、できる限りCPUクーラー本来の性能を見る
2.マザーボードなどの各種設定はデフォルトのまま行う
3.CPUに100%負荷をかけ、5回テストを行う
(計5回テスト中、平均値のスコアを掲載)
4.騒音値は、ファンから30cmの距離で計測
5.高負荷状態は「OCCT 3.1.0」Priority HIGH設定
(アイドル時および高負荷時(100%/30分)の数値を計測)
6.コア温度は「HWMonitor Pro 1.17」を使用
(コア#1〜#4の平均値)
7.ファン回転数は「SpeedFan 4.43」を使用

基準モデル【Intel Core i5-2500K同梱リテールクーラー計測結果】
  アイドル時 高負荷時
1月28日計測時(19.8℃) 30.0℃(1233rpm) 68.5℃(2699rpm)
6月22日計測時(27.2℃) 35.0℃(1092rpm) 69.0℃(2684tpm)


■CPUコア温度・騒音値計測結果

 まずはPCケース「CC650DW-1」のトップ200mm排気ファンを停止した状態で「H80」の冷却能力を検証してみる。

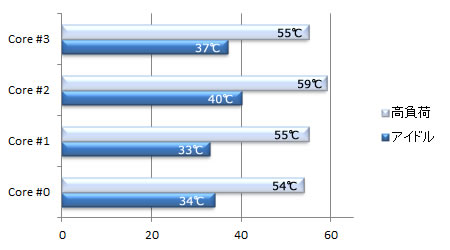

【CWCH80】1300rpm設定時(トップファン停止時)
test

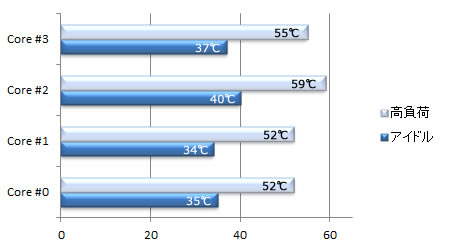

【CWCH80】2000rpm設定時(トップファン停止時)
test

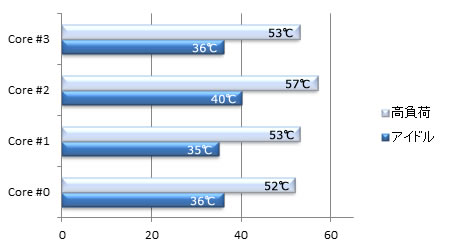

【CWCH80】2600rpm設定時(トップファン停止時)
test

 PCにも気の毒なほど、汗が止まらない室内環境でのテストとなったが、最も低いスコアで33℃、高いスコアで61℃を計測した。高負荷時の数値がやや高いと感じるかもしれないが、ASUSTeKのマザーボード同梱ハードウェアモニタソフト「AI Suite II」上では最大58℃を計測。60℃を超える事はなく、モニタソフトによりある程度の表示誤差は考慮しておかなければならない。また、真夏の室内で最小スコア33℃はさすがに優秀。歴代「Hydroシリーズ」の最新モデルに恥じない数値となっている。
 ちなみにテストは1300rpmから順に実行。各テスト毎に30分のアイドル状態で間隔をあけているが、1300rpm/2000rpm/2600rpmそれぞれの温度状態を見ると、回転数の違いによる差があまり出ていない事が分かる。
 次に「CC650DW-1」トップ200mmファンを動作させた状態でのCPU温度を見ていこう。

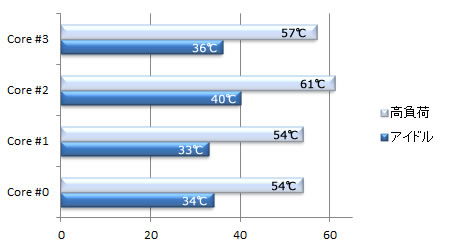

【CWCH80】1300rpm設定時(トップファン回転時)
test

【CWCH80】2000rpm設定時(トップファン回転時)
test

【CWCH80】2600rpm設定時(トップファン回転時)
test

 トップ部排気200mmファンを動作させたところ、CPU温度に劇的な変化は感じられない。水冷ユニットの冷却能力は、ラジエーターの熱処理能力に大きく依存するが、熱源となるCPUコアから離れた場所に設置するため、ある程度環境に依存する事なく一定の冷却を行う特性が数値に表れている。
 次に「Hydroシリーズ」待望の120mm×2基並列ファン搭載ラジエーターモデル「H100」をテストしてみよう。

toppage
前のページ 次のページ



logo
H100
ウォーターブロック
サイズ:65×65×40mm
素材:銅(ベースプレート)
ラジエーター
サイズ:122×275×27mm
素材:アルミニウム
重量
---g
ファン
サイズ:120×120×25mm(2基付属)
回転数:1300/2000/2600rpm
風量:46〜92CFM
静圧:1.6〜7.7mm-H2O
騒音値:22〜39dBA
対応ソケット
Intel LGA2011/1366/1156/1155/775
AMD Socket FM1/AM3+/AM3/AM2+/AM2
製品保証
5年間
発売日
2011年8月27日
市場想定売価
税込14,800円前後
製品情報(CORSAIR Memory)
H90
ウォーターブロック
サイズ:65×65×40mm
素材:銅(ベースプレート)
ラジエーター
サイズ:38×120×152mm
素材:アルミニウム
重量
約760g
ファン
サイズ:120×120×25mm(2基付属)
回転数:1300/2000/2600rpm
風量:46〜92CFM
静圧:1.6〜7.7mm-H2O
騒音値:22〜39dBA
対応ソケット
Intel LGA2011/1366/1156/1155/775
AMD Socket FM1/AM3+/AM3/AM2+/AM2
製品保証
5年間
発売日
2011年7月23日
市場想定売価
税込12,980円前後
製品情報(リンクスインターナショナル)
製品情報(CORSAIR Memory)
