｜「TPC 812」の付属品をチェックしておく

　テストの準備に向け、ここでは「TPC 812」の付属品をチェックしておこう。マザーボードに固定するリテンション一式を含め、付属品は白箱の中にすべて収められている。なおPCパーツにはありがちだが、同梱品内容は製造を重ねるうちに変更または改良される事がある。ちなみに今回入手したモデルはグローバル向けの製品版だった。

付属品はジッパー袋に小分けされ、すべて白箱に収められている

あまりの言語の多さに驚くマルチランゲージ化されたマニュアル

冷却ファンのPWM制御をカットし、1,600rpm固定で静音化を図る「Silent mode adapter」

よりパワフルなエアフローを実現するデュアルファン構築用のプラスチック製増設ファンブラケット

バックプレート。マザーボード接触面には絶縁シートが貼り付けられている

マルチソケットに対応するリテンションプレート

Intel LGA2011専用スタンドオフ

マルチソケットに対応するスタンドオフ

スタンドオフを固定する受け側のナット

デュアルファン構成時に使用する冷却ファン固定用ネジ

左はファン増設時にブラケット間に挟む防振用ラバーパッド。右はナットをプラスドライバーで締め付ける事ができるアダプタ

Cooler MasterのCPUクーラーではお馴染みの注射器タイプグリス

｜マザーボードへの装着手順

　一概には言えない事ながら、敢えて言うと、「出来映えのいいCPUクーラーは得てしてマザーボードへの装着手順もスムーズである」事が多い。確信的根拠が説明できないためこれ以上触れず、「TPC 812」の装着手順をご紹介しておこう。
　今回はテストにIntel Core i7-3770Kを用意している事から、Intel LGA1155装着の作業行程を見ていきたい。なおここで紹介する手順は、AMD各ソケットでもほぼ同じだが、唯一違うのはIntel LGA2011。ご存じのように、突如Intelはネジ留め仕様にしたため、マザーボード備え付けの台座上にあるネジ穴にLGA2011用スタンドオフを付けるだけで下ごしらえは完了する。

バックプレートはこんなイメージで取り付ける。スタンドオフと固定ナットを用意しよう

固定ナットを締め付けるには、プラスドライバーが使用できる付属のアダプタを利用。Cooler MasterのCPUクーラーでは、もはやお馴染みのアイテム

マルチソケットに対応する、クロス状の可動式プレート「リテンションプレート」を受熱ベース部中心に合わせ、スタンドオフにネジ留め

対角線上に締め付けて行けば完成。なお事前に冷却ファンは取り外しておく必要がある

冷却ファンをヒートシンクに固定すれば完成。最も作業工程が簡素化されたLGA2011なら、5分程度で完了してしまうだろう

｜もはや「やむなし」のメモリスロットとファンの物理的干渉

　サイドフロー型CPUクーラーが大型化されたのは、言うまでもなく高い冷却能力を狙うため。しかしその代償として、メモリスロットと冷却ファンの物理的干渉の問題に直面する確率が非常に高くなっている。
　「TPC 812」も例外ではなく、120mm口径ファンのフレームがメモリスロット上に覆い被さるように搭載することになる。このモデルに限った制約ならブーイングの大合唱となる所。近頃のサイドフロー型CPUクーラーではもはや「やむなし」と言ったところだろう。

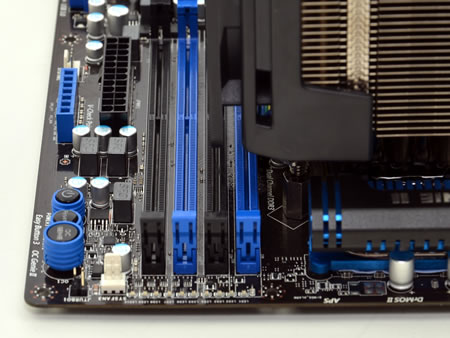

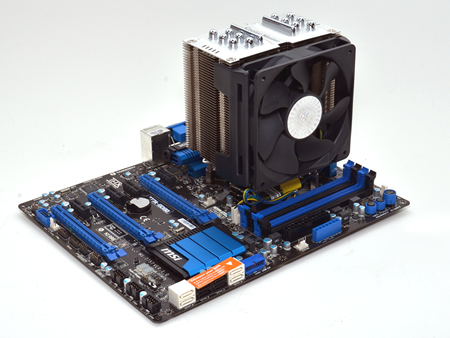

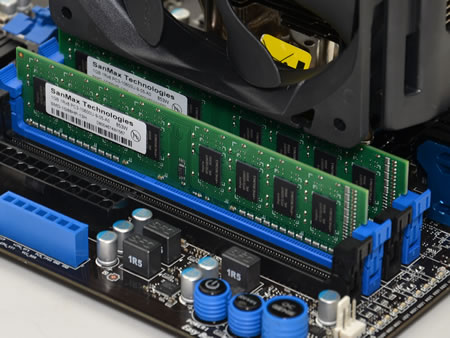

MSI「Z77A-GD80」搭載時。2本のメモリスロットまで完全に冷却ファンが多い被さっている事がわかる

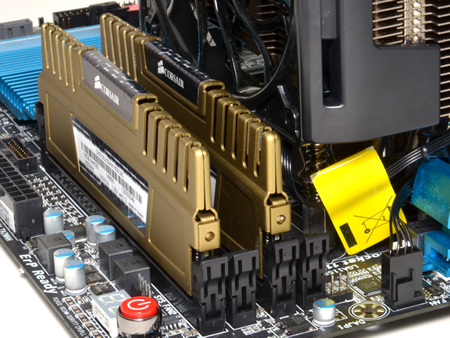

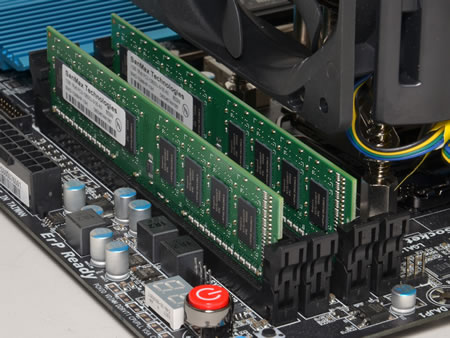

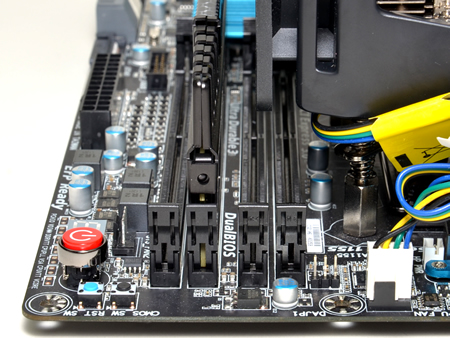

GIGABYTE「GA-Z77X-UD5H」搭載時。CPUソケット側から2本目のメモリスロットならギリギリ装着できるかと思い、高さ52mmのヒートスプレッダ付きメモリの装着を試みるも断念。汎用性を高める意味から45度角度がつけられたヒートスプレッダ付メモリを出せば、それなりに需要があるのではないだろうか

　今回は搭載イメージとして、MSI「Z77A-GD80」とGIGABYTE「GA-Z77X-UD5H」の2枚を用意し、それぞれメモリスロットと冷却ファンの位置関係を確認してみた。画像を見ると分かるように、GIGABYTEの方が、若干CPUソケットとメモリスロットの間隔が開いている。とは言え、いずれのマザーボードも2本のメモリスロットに冷却ファンのフレームが覆い被さっており、高さ52mmのヒートスプレッダ付きメモリを搭載する事はできなかった。
　苦肉の策として、ヒートスプレッダを回避できる高さまで冷却ファンをスライドさせるという方法も考えられるが、よりスマートに行くならば、120mm口径15mm厚の冷却ファンに換装するという手も考えられる。

以前レビューした「風神スリム」搭載の120mm口径15mm厚ファンの単品モデル「XtraFlo 120 Slim」（型番：R4-XFXS-16PK-J1）に換装したところ、これがベストマッチ。ヒートスプレッダ付きメモリを使いたければ、是非コレをお勧めしたい

　高パフォーマンスを謳うCPUクーラーをチョイスするユーザーの多くは、価格も手頃で見た目も豪華なヒートスプレッダ付きOCメモリを使おうと考えるだろう。大型化するCPUクーラーがこれほど多く市場に流通している以上、マザーボードベンダーはサーバー向けに限定せず、斜め付けされたメモリスロットを積極的に採用して欲しい。
