クラス最大級。Max15台のシャドウベイユニット

 ここからは「SST-TJ04B-E」最大の見せ所、“驚くべきストレージ搭載能力”をチェックしていこう。
 「SST-TJ04B-E」自体は決して大型な部類ではなく、ごく一般的なミドルタワーサイズに収められている。しかしその内部はSilverStoneが得意とする無駄のない設計から、特にストレージ機構の特筆すべきレイアウトがライバルモデルより一歩抜き出ている。
 さらに最大15台にもなる搭載可能台数の多さだけに留まらず、「SST-TJ04B-E」ではストレージ冷却機構も新たに装備させた。“よくもまぁそんなにアイデアがあるものだ”と自作派を唸らせる、そのギミックをじっくりみていこう。


■これまでにないシャドウベイ機構に注目

SST-TJ04B-EW

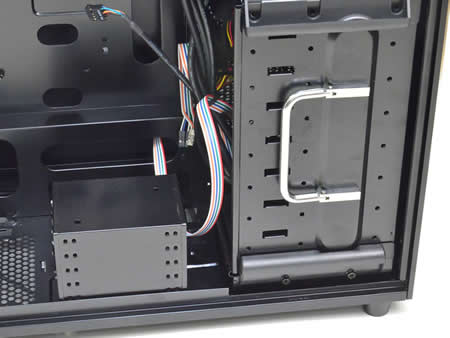

 「SST-TJ04B-E」のシャドウベイは、この部分に集約されている。一見これといって特徴のないシャドウベイ機構だが、SilverStoneの手に掛かると、このエリア内で最大15台(3.5インチ×8台、2.5インチ×6台、2.5/3.5インチ排他×1台)のストレージデバイスが格納できてしまうのだ。


HDD冷却システム装備した3.5インチドライブベイユニット部

 3.5インチドライブベイユニットは、最大8台のHDDを搭載する事ができる。ユニット本体は上下各2本のインチネジで固定されたスライド式。中央部のハンドルにより、全体を引き抜く事ができ、個々のHDDは付属のインチネジを使用する。一見すると従来の縦置きシャドウベイが引き抜けるだけのギミックだが、「SST-TJ04B-E」最大の特徴は、HDDにアルミニウム製専用ヒートシンクを固定しての冷却機構「ドライブベイヒートシンク」を搭載する点だ。

SST-TJ04B-EW

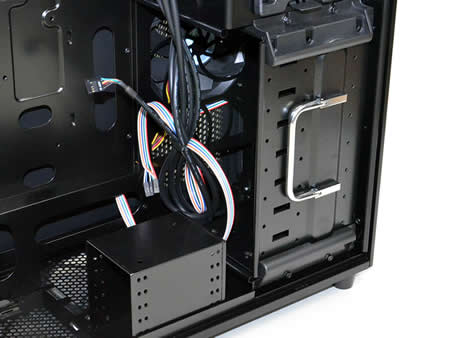

ただの縦置きシャドウベイに見える3.5インチドライブベイユニット(シャドウベイ)だが、、、
SST-TJ04B-EW SST-TJ04B-EW
3.5インチドライブベイユニット着脱用のハンドル。未使用時はパタンと折りたたむことができる
3.5インチドライブベイユニットは上下各2個のインチネジで固定されている
SST-TJ04B-EW

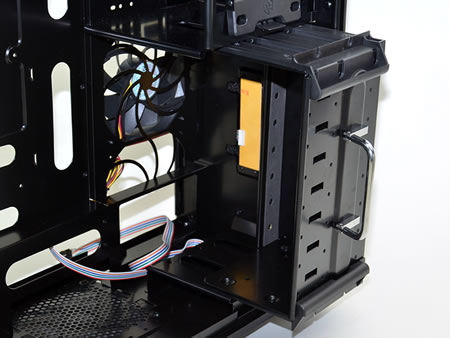

固定ネジを外せば、3.5インチドライブベイユニットはスライド式で本体から引き出す事ができる。なおユニットを引き出すと、その裏にはHDD冷却用120mmファンがあらわに

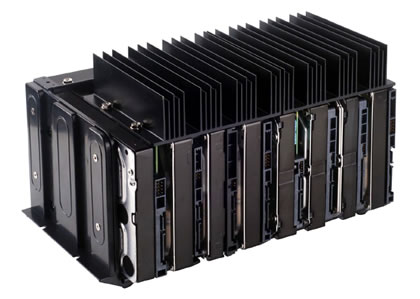

 HDDの冷却に着目した「SST-TJ04B-E」は、8台のHDDを4台ずつに分割。それぞれにHDD専用アルミニウムヒートシンクを固定し、側面120mmファンで風をあて、“ほどよく”HDDを冷やすことで安定動作とHDDの長寿命化を図ろうというものだ。大切なデータを格納するストレージに配慮したギミックは、SilverStoneの新境地といったところだろう。

SST-TJ04B-EW SST-TJ04B-EW
取り外した3.5インチドライブベイユニット。HDDを固定する際にネジ留めする側面の一方が無い
SST-TJ04B-EW
SST-TJ04B-EW

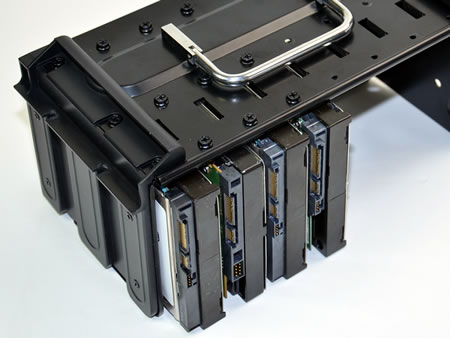

今回用意したHDDは4台。最大8台の搭載スペースであるため、通常ならば1段おきに設置し、通気スペースを確保すべきだが(マニュアルにも記述あり)、「HDD-HEAT-SINK」を使用し、さらに同梱の「SATA-POWER-CABLE」を活用するならば、HDDを隙間無く搭載させる必要がある
SST-TJ04B-EW

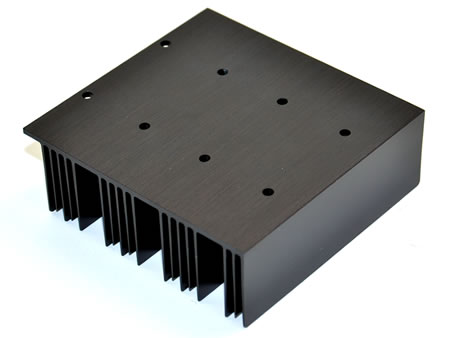

ブラックに塗装された「HDD-HEAT-SINK」のHDD接地面。ちなみにHDDへの固定でグリスや熱伝導シートは使用しない
SST-TJ04B-EW

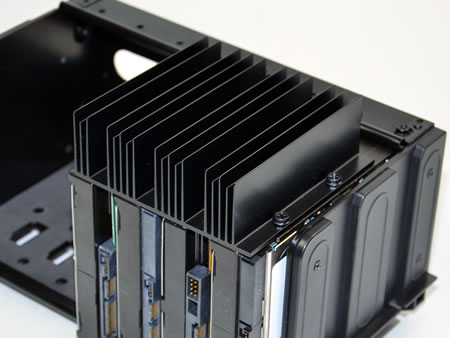

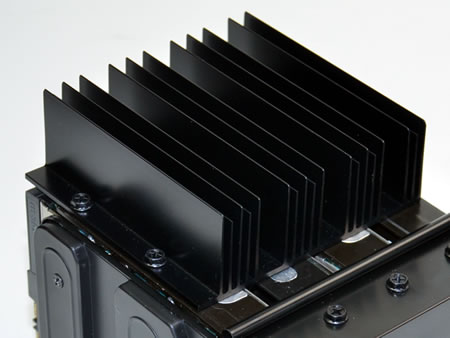

「HDD-HEAT-SINK」をインチネジで固定。全4台のHDD側面ネジ穴をすべて使い、がっちり固定する事であたかもHDDはひとつの塊のようになる
SST-TJ04B-EW
HDDを複数台搭載しないという場合でも「HDD-HEAT-SINK」はHDD毎にネジ固定するため、使用自体は可能。たとえば2台構成の場合は両端に固定させる事で、通気性を確保した上で運用する事ができる
SST-TJ04B-EW

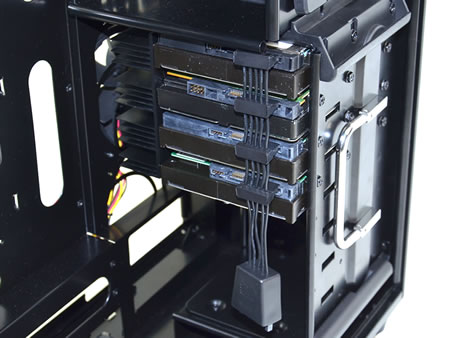

「SATA-POWER-CABLE」を装着。これを使うことで、電源ユニットのSATAコネクタとは1口で接続できるようになる。なおコネクタ間のケーブル長にはあまり遊びが無いため、汎用性についてはやや保証外といったところか。しかしながら、よく考えられている
SST-TJ04B-EW

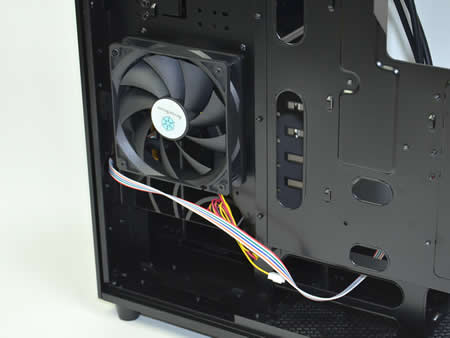

3.5インチドライブベイユニットに風を吹き付ける120mmファン。標準搭載ファンはユニット上段にレイアウトされているが、下段に移動および増設する事ができる。「HDD-HEAT-SINK」との組み合わせにより、“冷やしすぎずに”HDDを冷却できる

■ドライブベイヒートシンクの効果

 HDDドライブベイヒートシンク機構はどれほどの効果があるのだろうか。SilverStone国内正規代理店のマスタードシード株式会社では、その疑問に応えるべく開発時の計測データを公表している。それによるとフル搭載時のテストで、HDD温度は1℃から最大4℃もの温度低下が計測されていた(内1台は1℃上昇)。HDDの側面にヒートシンクを密着させ、放熱面積を稼ぐオーソドックスな手法でこの結果は上出来ではないだろうか。このモデルではヒートシンクを後付けするが、今後ヒートシンク化されたシャドウベイ搭載のPCケースが出てくるかもしれない。SilverStoneの次なるギミックに今から期待したい。

SST-TJ04B-EW
