title

「SST-TJ04B-E」外装部をぐるりとチェックする

 主要スペックおよび同梱品を確認したところで、いよいよケース本体の外観から「SST-TJ04B-E」をチェックしていこう。
 今回サンプルで用意されたのは、サイドパネルにアクリル窓のついた「SST-TJ04B-EW」だ。発光ギミックを備えた構成パーツを搭載させるなら、やはりアクリル窓付きを選びたい。
 「SST-TJ04B-EW」の窓は実測値で275×360mmと、一般的なアクリル窓よりも開口部が広い点も特徴だ。ちなみに窓付きと窓なしの価格差は約1,000円。この差であれば、光り物ユーザー以外でも構成パーツを愛でたいと考えるならば、迷わず「-EW」を選ぼう。

SST-TJ04B-EW
今回国内正規代理店のマスタードシード株式会社より借り受けたのは、サイドパネルアクリル窓付きの「SST-TJ04B-EW」。内部塗装もブラックだけに、窓から覗き込む内部も美しい
SST-TJ04B-EW

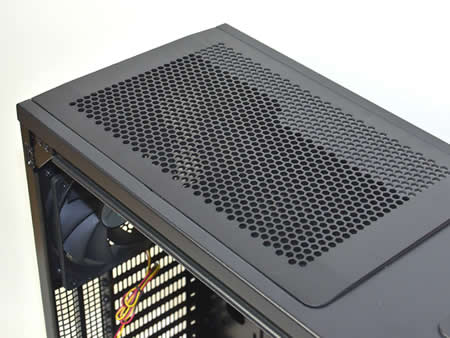

トップ後端は全面通気口。内部には120mm吸気ファンが標準で装備され、さらに120mmまたは140mmファンを1基増設する事ができる。なお通気口カバーはワンタッチで着脱できる
SST-TJ04B-EW SST-TJ04B-EW
正面右側面、縦配列された通気口内部にはHDD冷却用120mm吸気ファンが1基搭載され、さらにもう1基増設することも可能。ワンタッチ着脱式カバーはもちろん防塵フィルタが装着されている
SST-TJ04B-EW
インシュレーターはプラスチック製。ボトムレイアウトの電源ユニット吸気ファン向けに、適度な吸い込みスペースを確保している。なおインシュレーター高は実測値で20mmだった
SST-TJ04B-EW

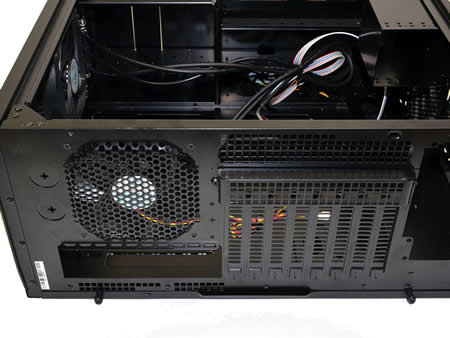

正圧設計の「SST-TJ04B-E」の排気のすべてはリア部から。120mm排気ファンの下、拡張スロット部には通気口が装備されている
SST-TJ04B-EW

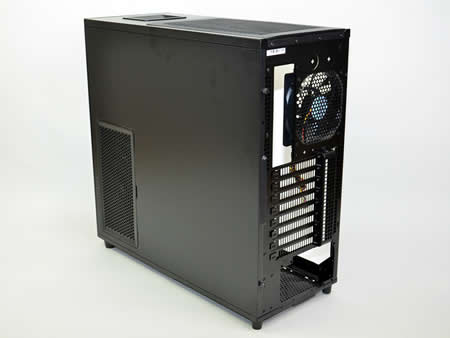

「SST-TJ04B-E」を後ろから眺める。縦横サイズはいずれも489mmで、サイドパネルは正方形
SST-TJ04B-EW SST-TJ04B-EW
リア排気ファン下に用意された長方形の穴は、SilverStoneの純正アクセサリー「SST-CLEARCMOS」固定用。拡張ブラケットからスイッチ部分を外し、PCケース側のネジ穴2カ所で固定。サイドパネルを開けること無く、手軽にCMOSクリアができる



シンプルなトップ部I/Oポート

 フロントトップ部に配置されたI/Oポートは、USB3.0×2、音声入出力(HD Audio専用)を装備する。
 ミドルタワーPCケースクラスともなれば、机上よりも足下に設置するユーザーは多いはず。ならばI/Oポートはフロントパネル部よりもトップ部にある方が使い勝手は良いのではないだろうか。「SST-TJ04B-E」では、傾斜をつけ、各ポートが正面に向くように工夫されている。アクセスのしやすさはもとより、挿したコネクタに誤ってぶつかり、破損するなどのリスクが軽減できる。

SST-TJ04B-EW
中心部に音声入出力端子、その両端にUSB3.0ポートを装備。傾斜をつけることでポート部が正面に向き、アクセスのし易さに配慮されている。なおコネクタ部は一体型で、両端2箇所のネジで固定されていた。
SST-TJ04B-EW SST-TJ04B-EW
音声入出力端子はHD Audio専用。AC'97が減りつつある事からの割り切り仕様
ヘッダピン接続タイプのUSB3.0ケーブル
SST-TJ04B-EW
“USB2.0マザーボード使い”への気遣いで、USB2.0用ヘッダピン変換ケーブルも付属される



「SST-TJ04B-E」の内部拝見

 「SST-TJ04B-E」は外形寸法W214×D489×H489mmの一般的なサイズに収められている。サイドパネルを開けると、組み込みのし易さを左右する開口部は広く、作業に支障をきたすような“出っ張り”は見当たらない。外装パネル同様に塗られたブラック塗装は精悍なイメージだ。
 各部の詳細は個別にチェックすることにし、ここでは良いPCケースと呼ばれるには必須のケーブルマネジメント機構について確認してみたい。

SST-TJ04B-EW
ブラック塗装の「SST-TJ04B-E」内部。マザーボードトレイ部にはケーブル背面引き回し用のマネジメントホールが用意されている
SST-TJ04B-EW
マザーボードトレイ裏側から見たケーブルマネジメントホール。マザーボードとサイドパネル間には実測値で約18mmの空間があり、ATXメイン24pinケーブルもストレス無くレイアウトできる
SST-TJ04B-EW SST-TJ04B-EW

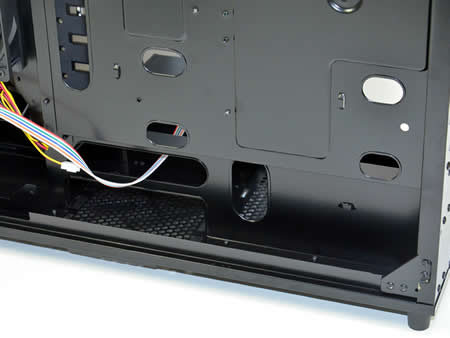

横長のATXメイン24pinコネクタ向けに用意された長方形のマネジメントホールは、もちろん電源ユニット搭載スペース横にレイアウトされている
バックプレートを用いたCPUクーラーのメンテナンスに便利なCPUカットアウトは開口部が広く、作業はしやすそうだ
SST-TJ04B-EW

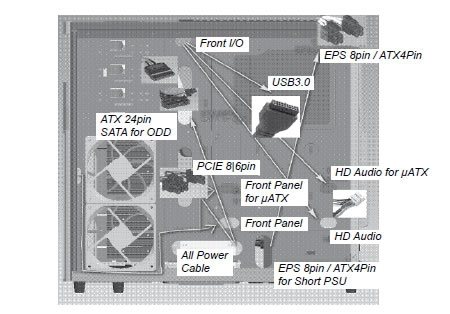

マニュアルに記載されている、ケーブルマネジメント用ホールの箇所別使用用途。もちろん全てを指示通り行う必要は無いが、メーカーが詳細に解説するのは珍しい。SilverStoneが重要視している姿勢が窺える
