｜「エアロスリム」シリーズ外観・内部チェック（3）

　専用5.25インチドライベイを取り払ったところで、採用マザーボードのASUSTeK「P8H61-I R3」（H61 Express）が露わになった。ここからはさらに「エアロスリム」シリーズの内部に迫ってみよう。

「エアロミニ」の中はご覧の通り。狭い筐体容積ながら、ケーブル類は整然としている点が印象的。その細部をチェックしていこう

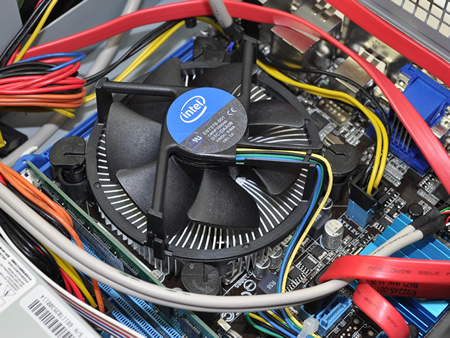

CPUクーラーには、Intelリテールクーラーを採用。PCケースの幅と光学ドライブのレイアウトから、大型の汎用モデルは搭載できないが、Intel「Core i5-2400」を冷却するには十分な性能を誇る

■普段お目にかかれない部分を隅々までチェック

　思えばプライベートブランドPCの細部など、実際に購入しなければお目にかかる事はできない。確かに製品サイトには詳細な機能説明はあるものの、限りがある。さらに裏読みすれば、“見せたくない部分”もありはしないだろうか。そこで評価機を隅々までチェックしてみよう。日頃見る事はできない“隠れた場所”を自作派目線で目撃したい。

唯一の排気ファンとなるトップ部搭載の80×80×15mmファンは、Y.S TECH（YEN SUN TECHNOLOGY）製「FD128015LL」。同社カタログモデルで、スペックは2100rpm、19dBA、23.5CFMだった

フロントI/Oポート裏の基板部。ヘッダピンにはUSB2.0とAUDIOコネクタが接続されていた

DVDスーパーマルチドライブはLG製「GH24NS70」。インターフェイスはSATA

160W電源ユニットは、「POWER MAN」ブランドの「IP-AD160-2」。実はこのモデルには105℃コンデンサが採用されているなかなかのシロモノ。なお搭載ファンは40×40×10mmのADDA製「AD0412MS-G70」（DC12V/0.08A）4800rpm/20dBA/5.7CFM。出力スペックは以下通り

　「IP-AD160-2」出力スペック

AC INPUT	100-240V、4A、60/50Hz
DC OUTPUT	+3.3V	+5V	+12V	-12V	+5Vsb
	9.0A	6.0A	10.0A	0.15A	1.5A
	48W		120W	9.3W
	160W

■搭載メモリはSanMax Technologies製Hynixチップを採用

　次にメモリをチェックしてみよう。「エアロミニ」シリーズのスペック表を見ると、標準搭載されるモデルは、4GB（4GB×1枚） DDR3-1333（PC3-10600） DDR3 SDRAMで、SanMax Technologies製のモジュールが採用されている。現物を確認すると型番は「SMD-4G68H1P-13HZ」で、チップにはHynix製「H5TQ2G83BFA」が実装されていた。
　PCを構成するパーツの中でも重要なメモリには、国内で行われる設計・生産・検査を通ったモジュールのみが使用されているという。この辺りはプライベートブランドPCらしいところで、“得体の知れない”メモリは使用していない。ユーザーの安心感に直結する部分は敢えてブランドを開示し、メーカー製PCとは一線を画している。

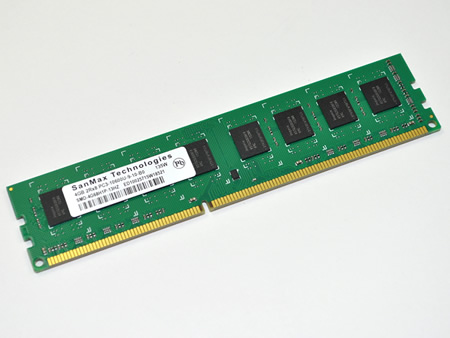

搭載されていたDDR3メモリはSanMax Technologies製「SMD-4G68H1P-13HZ」

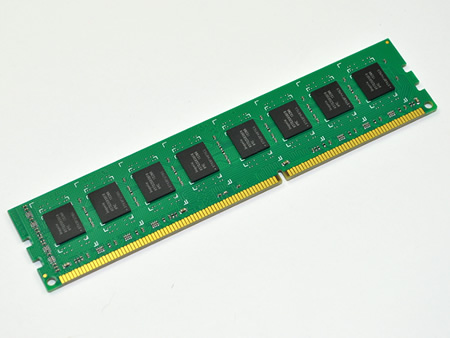

実装されるメモリチップを確認すると、Hynix「H5TQ2G83BFA」、プライベートブランドPCとは言え、こだわりが感じられる

｜キラリと光る、プライベートブランドPCの「妙技」

　ここまでチェックした項目は、すべてハードウェアによるところ。メーカー製PCにはない“こだわり所”を随所に確認する事ができた。
　そしてこのセッション最後に、プライベートブランドPCならではと言える、組み込みの妙技、「ケーブル捌き」をご紹介したい。
　各構成パーツは決められた場所にネジで固定するだけ。しかし配線については“人の手が加えられた感”が如実に現れるだけに、そのPCがどのように扱われているかを読み取る事ができる。ここはまさに腕の見せ所。プライベートブランドPCの「技」を見ていこう。

電源ユニットから伸びる4pinペリフェラルをSATAに変換。SATAコネクタには脱落防止テープが丁寧に巻き付けられていた

SATAケーブルはすべてラッチ付きコネクタが採用されていた。経年使用による緩みや、輸送時の抜け防止の役割を果たす

狭い筐体内部だけに、一番気を遣うメインATX電源ケーブルの取り回し。電源ユニットからマザーボードの電源コネクタまで最短距離にタイラップで固定。CPUクーラーのファンに干渉する心配は皆無だ

SATAケーブルがCPUクーラーに干渉しないように、フロントI/O接続のUSBコネクタケーブルがブロック。細かい点だがこういった配慮は見事

SATAケーブルはPCケースの外周に這わせるよう、ストレスが掛からない範囲でひねりが加えられている

トップ排気80mmファンのケーブルも可能な限りコンパクトに結束

CPUクーラーファンコネクタは4pin。こちらもタイラップを使い、丁寧に結束されていた

　プライベートブランドPCの内部、特に配線部分を中心にチェックしたが、Mini-ITXケースならではの工夫が随所に見られた。
　昨今のPCケースの多くは、マザーボードトレイ背面にケーブルを引き回す等、使い勝手の良いケーブルマネジメント機構が備えられているが、このPCケースにそれは無い。しかし、そこにはプライベートブランドPCならではの卓越した「技」があった。余分なケーブルがエアフローの妨げにならないよう、非常にスッキリとまとめられていたが、これがなかなか難しいテクニックなのである。
