title

｜新冷却技術・アイスパイプ採用の「CR-100A」

　ここからはいよいよ「Nofan A40」無音キットの主役である巨大ファンレスCPUクーラー「CR-100A」の細部に迫っていきたい。
　直径222mm、高さ132mm、重量783gのファンレスCPUクーラー「CR-100A」は、「アイスパイプ」と呼ばれるこれまでにない冷却パーツが肝となり、TDP100WまでのCPUをファンレス動作させる事に成功している。
　これまで市場に流通したファンレスCPUクーラーは、いずれも熱離れが良い薄型アルミニウム放熱フィンを幾層にも重ね、冷却（受熱）に有利に働くよう放熱面積をできる限り広く稼ぐ手法が一般的だった。

　これら既存モデルに共通するのは“ケース内のエアフローを十分に確保”するように「条件」または「大前提」が掲げられている点だ。半ばメーカー側の責任回避臭がかなり漂う怪しげな文言は、自己責任の世界である自作を象徴する便利な言葉だが、決して誰もが納得していたワケでは無いはずだ。
　「CR-100A」は、ケース内部エアフローの確保を促すわけでもなく、“状況によりヒートシンクにファンを装着してください”という決まり文句も無い。それどころかファンを搭載するスペースすらない。

　「CR-100A」が注目されているのは、これまでにないその潔さ、そして十分に実用範囲であるTDP100Wまでのサポートが大きな魅力である事は言うまでも無いだろう。
Nofan A40 Nofan A40
専用茶箱に収められた「CR-100A」。こうなってくるとバームクーヘンにも見えてくる
Nofan A40

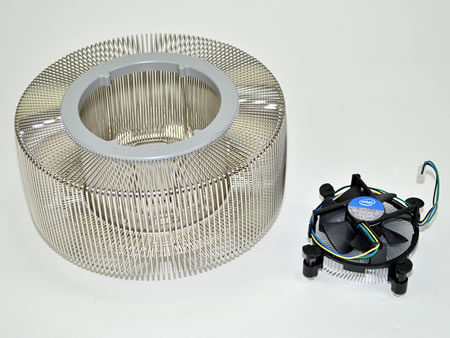

Intel SandyBridge（Core i5-2500K）同梱リテールクーラーとの比較。これまでにもファンレスのCPUクーラーは存在したが、これほど大きいモデルは記憶にない
Nofan A40

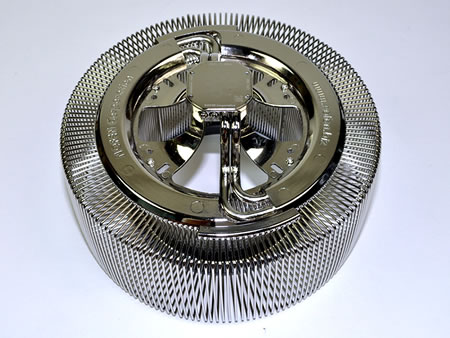

円形エアフィルターのような「CR-100A」のサイズは直径222mm、高さ132mm、重量783g
Nofan A40
工作物として見ても、非常に美しい「CR-100A」。全体剛性に申し分無し
Nofan A40 Nofan A40
Nofan A40

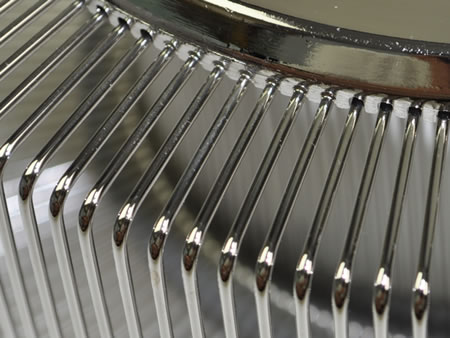

いわゆる放熱フィンではなく、ワイヤー状の「アイスパイプ」が360度張り巡らされているのが「CR-100A」最大の特徴。見た目だけでなく、冷却を司る最重要部と言えるだろう
Nofan A40

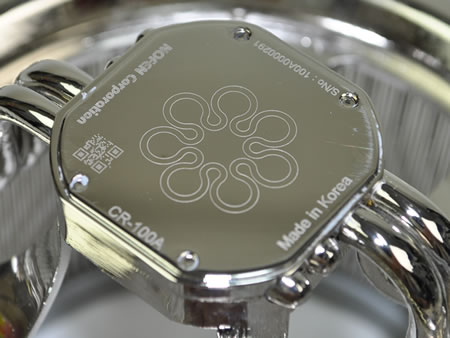

受熱ベース部は鏡面仕上げ。シリアルナンバーと型番、Made in Koreaなどの文字が確認できる
Nofan A40

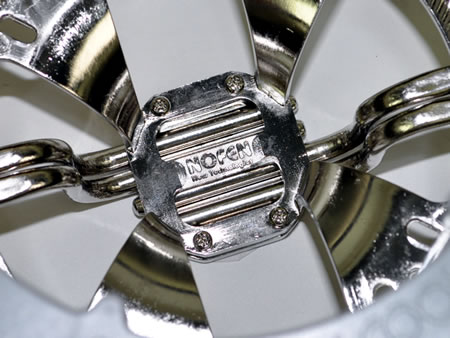

受熱ベース部と360度張り巡らされているアイスパイプ部は、4枚のプレートでジョイント。さらにφ6mmヒートパイプ4本で“補強”され、全体の剛性が保たれている



■360度の円を描くヒートパイプの2つの役割

　どうしても冷却構造の主要部品であるアイスパイプに目がいってしまうが、4本のφ6mmヒートパイプも「CR-100A」の構成部品として重要な役割を果たしている。ここでは熱移動を促すヒートパイプレイアウトにもスポットを当ててみよう。

Nofan A40

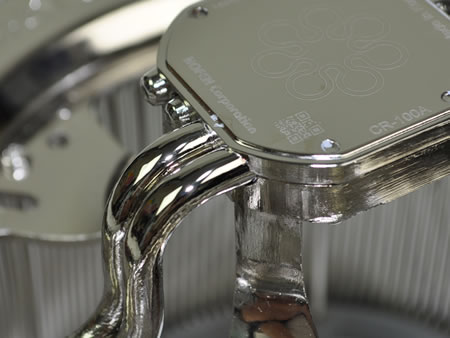

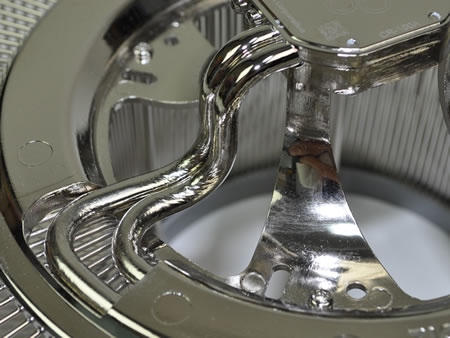

左右各2本のヒートパイプは受熱ベース部側面を貫通。ちなみにベース部は2枚が重ね合わされており、4ヶ所の封印により固定されていた
Nofan A40
Nofan A40

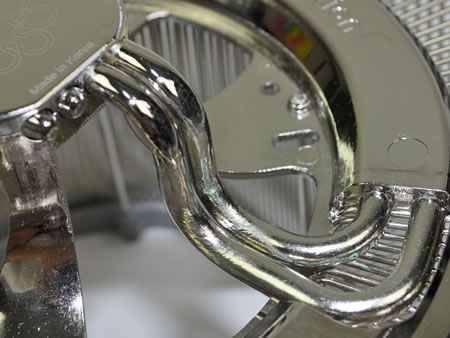

受熱ベースから伸びる左右のヒートパイプは“右回り”と“左回り”の交互レイアウトにより、360度の円を形成。円を描くように熱移動を促すだけでなく、全体剛性にも大きく貢献している



｜「CR-100A」対応CPUはTDP100Wまで

　「CR-100A」はファンレス故、昨今の大型空冷CPUクーラーのようにTDP200W対応など望むべくも無い。とは言え、このスタイルで公称対応TDP100Wは高く評価できる。これだけの巨大ヒートシンクでTDP50W程度では現代の自作需要に応えているとは言えず、どうしても3桁の対応TDPは必要という前提ありきで、「CR-100A」は製品化されているのだ。

CR-100A 対応ソケット
Intel
 LGA1155/LGA1156
AMD
 Socket AM2/AM3/AM3+/FM1
Nofan A40

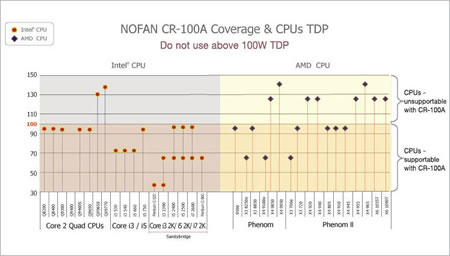

NOFANサイトで公開されている、各プロセッサのTDP一覧。ボーダーラインTDP100Wを下回るCPUを見ると、かなり多くのモデルがサポートの範囲内である事がわかる
