｜ファンレスPC構築に用意されたPCケース「CS-30」

　「Nofan A40」はファンレスCPUクーラー「CR-100A」、ファンレス電源ユニット「P-400A」、そして特別にあつらえたとおぼしき通気性の高いPCケース「CS-30」のセットモデルだが、ここではあくまで「CR-100A」が主役と捉え、ATX対応PCケース「CS-30」については軽く触れるに留めたい。

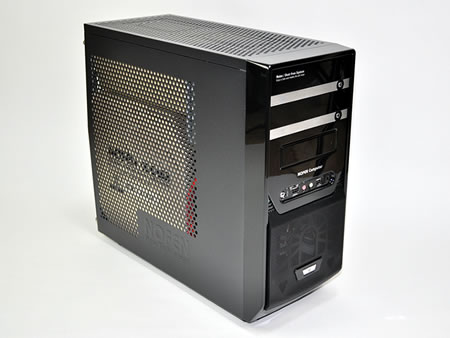

D415×W172×H380mmのATXケース「CS-30」。ATX対応ながら、その風体はMicroATXケース並のコンパクトサイズに仕上げられている

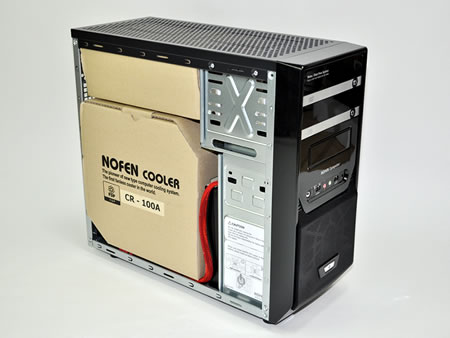

ケース内部には「CR-100A」が専用箱と共に収められていた。なお上部にはめ込まれた箱は空っぽで、隙間を埋めるためのつまり“詰めモノ”

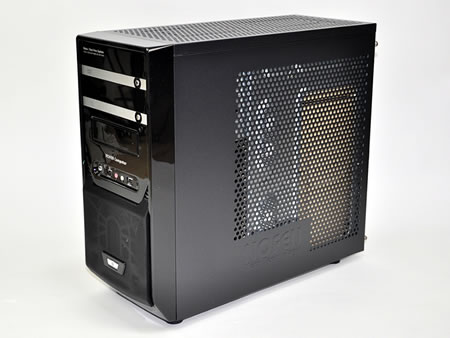

正面右サイドパネルも通気穴仕様。内部が透けて見えるマザーボードトレイの“CPUカットアウト”は非常に大きい

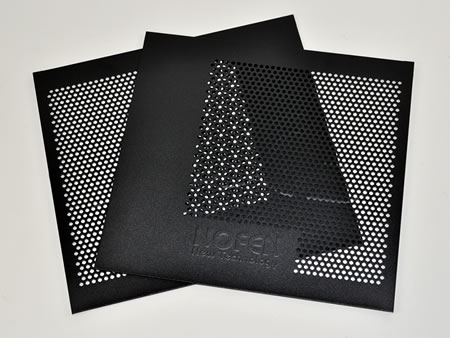

両サイドパネル共にパンチングによるほぼ全面通気孔仕様に仕上げられている。完全ファンレスにするためには致し方ないが、特に防塵対策は施されていないため、こまめに掃除を心がけたい

フロントポート部。リセットスイッチ、USB2.0/1.1×2、マイク入力、ヘッドフォン出力、アクセスLEDが並ぶ

5.25インチドライブは、ドライブベゼルの色を選ばない開閉式を採用

Powerスイッチはボトムレイアウト。なおこの部分のみメッシュ仕様だった

ドライブベイは5.25インチ×2、3.5インチ×1（オープンベイ排他）。詳細は後述

拡張スロットは全6段で、ブラケットは金属疲労で取り外すよくあるタイプ。一度外すと元に戻せないため、市販の汎用ブラケットなどがあると便利

「CR-100A」専用に作られる以前のなごりとおぼしき、リアファン搭載スペースの存在。80/90mmファンが搭載できるようになっていた

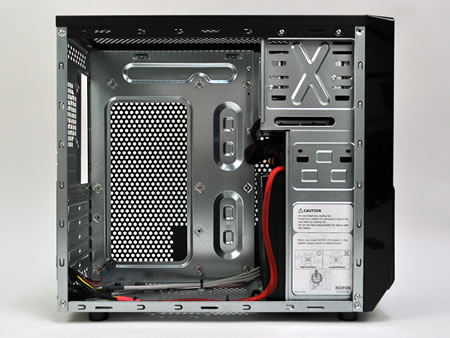

ぴかぴかのPCケース内部。主素材のSGCC（溶融亜鉛めっき鋼板）はやや薄く、ケース内部もさほど広くない“割り切りモデル”といったところ

■唯一の内部ギミックを備えたシャドウベイ

　ファンレスCPUクーラーの冷却能力を助ける無数の通気孔が最大の特徴となる「CS-30」だが、極めてオーソドックスなモデルだけに、その他際立つギミックは正直無い。そんな中でもドライブベイ部はイマドキのPCケースらしく、2.5インチSSD/HDDが複数搭載できるようになっていた。

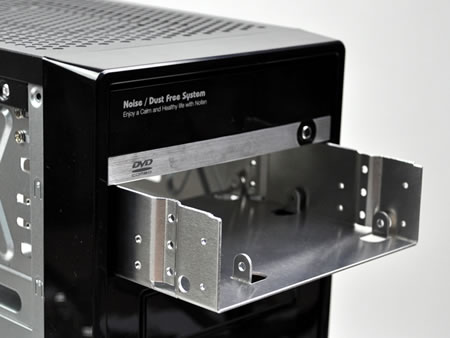

3.5インチシャドウベイは着脱可能。フロントアクセスに対応し、組込は比較的容易に設計されていた

無音PC構築には必須のSSD。3.5インチシャドウベイには、2.5インチドライブ用のネジ穴と専用のスペーサーが3基分用意されている

｜ファンレス電源ユニット「NOFAN POWER P-400A」

NOFAN POWER P-400A

　「Nofan A40」の重要な構成部品として忘れてならないのが、ファンレス電源ユニット「P-400A」の存在だ。
　「Nofan A40」キットにビルトインされているこのモデルは、80PLUS BRONZE認証を取得したNOFANブランドの電源ユニットで、定格400Wの出力を誇る。決して大容量ではないが、完全ファンレスPCを構築しようとするならば、ハイエンド構成は想定しにくく、ほどよい出力といった所かもしれない。
　外形寸法はD160×W150×H86mmのスタンダードサイズで、重量は3kgとされており、ActivePFCを搭載。コネクタはATXメイン24pin×1、12V 4pin×1、PCIe 6pin×1、SATA×3、ペリフェラル×3が利用できる。

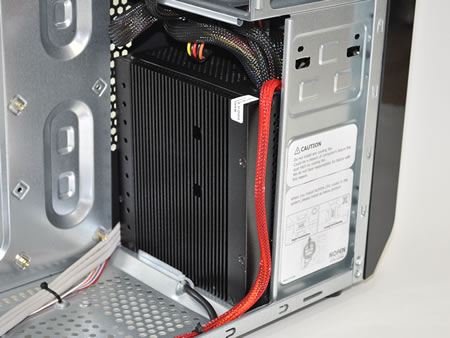

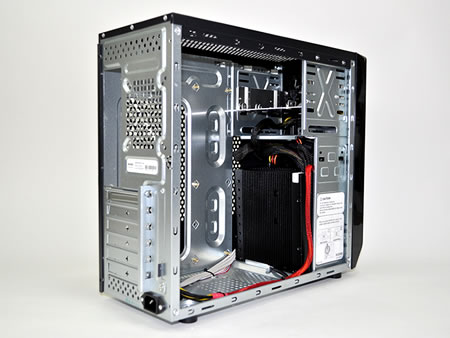

「P-400A」は通常3.5インチシャドウベイにあたるスペースに縦置き搭載されている

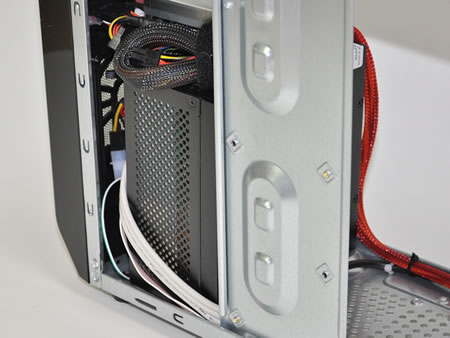

PCケース本体の容積にあまり余裕がないため、直結タイプのケーブル類は電源ユニット上部の限られたスペースに詰め込まれていた。余ったケーブルもここを使うしかないだろう

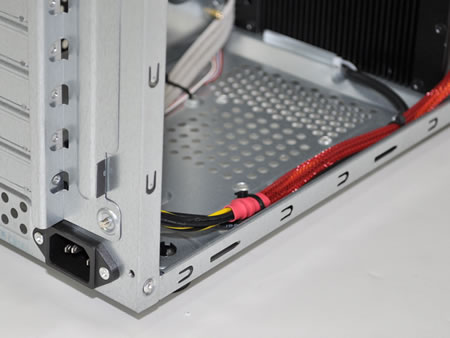

電源ケーブルコネクタはボトム面に向けられ、専用のケーブルがPCケース背面に伸びるスタイル。コネクタ分の高さが必要とあって、インシュレーターは15mm高となっている

｜「Nofan A40」の付属品をチェックしておく

　ここで同梱されている付属品全てをチェックしておこう。「Nofan A40」はCPUクーラー、電源ユニット、そしてPCケースの3セット構成だが、セット側が用意しなければならない付属品は拍子抜けするほどに少ない。そのほとんどはCPUクーラー「CR-100A」に使用するもので、後に紹介する組込手順を見ても、複雑な工程を踏むCPUクーラーよりも構成部品が簡素化されている。

片側L字のラッチ付きSATAケーブル、インチネジ、ミリネジ、マザーボード固定用ネジ、ワッシャー、スピーカーなど

左から「CPU Fixing Bolts（x4）」、「Nipples（x4）」、「Nipples Fixing Bolts（x4）」

「バックプレート」と「Guide Bushings（x4）」

瓶入り塗布用刷毛付きのグリス「NF-S100」。粘性は高くないが、液状ではなく、扱いはし易い

一袋にまとめられていたのは、恐らく紛失および破損時等に使用する保守用セット

評価サンプル同梱のマニュアルは英語版。図解も多く自作の心得がある人ならば、さほど迷う事はないだろう

<次のページを読む>

対応フォームファクタ
ATX/MicroATX
採用ケース
CS-30
D415×W172×H380mm/2.7kg
CPUクーラー（ファンレス）
CR-100A
電源ユニット（ファンレス）
P-400A（400W）
発売日
2011年7月30日出荷開始予定
市場想定売価
税込36,000円
