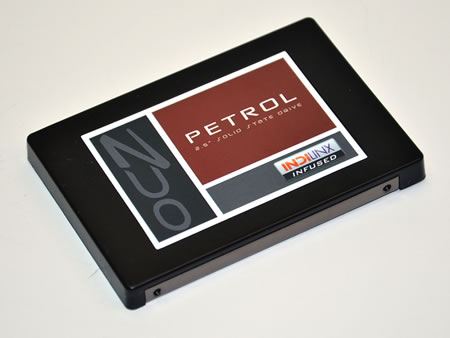

| 本体のケース素材はアルミニウムとABS樹脂の組み合わせ。ケース上部には「PETROL」ロゴがデザインされたブラウンのシールが貼り付けられている |
|
 |
 |
| 本体裏面はヘアライン加工のアルミニウムカバーを採用。こちらには型番やシリアル番号が記載されている |
|
| 4隅のネジ外し、アルミニウム製のカバーを開封したところ |
|
 |
 |
| 基板表面にはMLC NANDフラッシュとキャッシュメモリが搭載されている |
|
| MLC NANDフラッシュは基板形状に合わせて山型に並ぶ独特の配置 |
|
 |
 |
| 基板裏面にはSSDコントローラ「Everest」、MLC NANDフラッシュ、キャッシュメモリが配置されている |
|
| Indilinx製SSDコントローラ「Everest」。シルク刻印には「IDX300M01-BC」の記載が確認できる |
|
 |
 |
| キャッシュメモリは容量256MB、動作電圧1.35V、PC3-12800動作のMicron製「D9PFJ」を表裏に1枚ずつ計2枚実装する |
|
| MLC NANDフラッシュは2xnm世代、容量64Gbit（8GB）のHynix製「H27UCG8T2MYR」を16枚、計128GB分実装する |
|
 |
 |
| Enpirion製スイッチモードコンバータ「EN6337」 |
|
| Lattice Semiconductor製プロセッサパワーマネージャー「POWR605」 |
|
