｜オーバークロック向け機能を中心にチェックする

　「Z77A-GD65」はBIOS ROMをスイッチで切り替え可能な「Multi BIOS」、POST状態を確認できる「DEBUG LED PANEL」、動作チェックやオーバークロック設定時に便利な「Easy Button」、自動調整が可能な「OC Genie II」ボタンなどオーバークロック向けの機能が充実している。
　さらに「Vチェックポイント」もテスタを接続できるソケットタイプへと変更されている。オーバークロック動作のテスト中、常に電圧をチェックできるため、ギリギリまでCPUをチューニングする際には有用な変更点といえる。

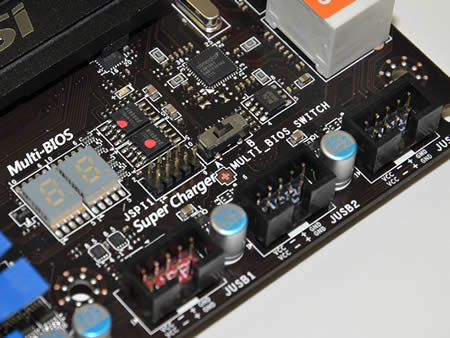

BIOSやPOST関係の機能は基板右下にまとめて装備されている

「DEBUG LED PANEL」にはPOST状態が表示されるため、PCが正常に起動しない場合はここを確認してトラブルの原因が特定できる

2基のBIOS ROMは「MULTI BIOS SWITCH」で切り替えが可能。万が一メインROMに問題が発生した場合でもバックアップROMから起動して復旧ができる

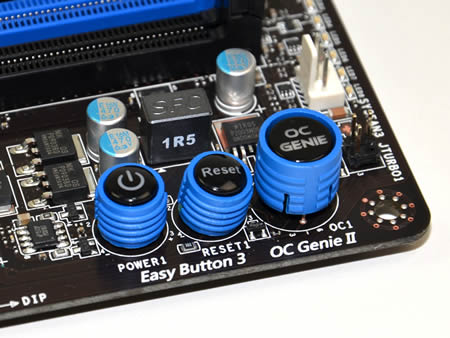

押すだけで最適なオーバークロックが可能な「OC GENIE II」ボタンやオーバークロックテストや動作テスト時に力を発揮する「Easy Button」群も用意される

「Vチェックポイント」ポートはソケットタイプのためテスタを接続して電圧変化を常にモニタリングできる

｜CPU電源周りをチェックする

　「Z77A-GD65」では電源周りも「Z77A-GD55」の9フェーズ構成から、12フェーズ構成へ強化され、定格運用だけでなくオーバークロック動作でも安定した出力が期待できる。さらにチョークはすべてSFCを搭載し、コンデンサには「Hi-c CAP」を採用するなど、高品質なコンポーネントで固められている。

MOSFETの冷却用として2基のヒートシンクを搭載する。なおそれぞれのヒートシンクにはMSIの象徴でもある“MILITARY CLASS III”と“OC Genie II”のロゴがあしらわれている

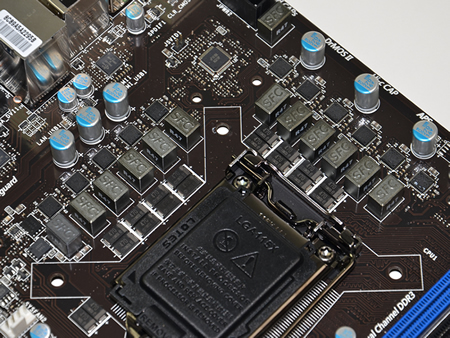

ヒートシンクを取り外したところ。MOSFETには高い電力効率と温度プロテクション機能を備えた「DrMOS II」を搭載する

取り外したMOSFET冷却用のヒートシンク。MOSFETの熱を効率よく冷却するためスリットを入れるなど表面積を稼ぐデザインを採用する

こちらはZ77に搭載されているヒートシンク。こちらは拡張性を妨げることのない薄型タイプとした

｜搭載チップをチェックする

さて、最後に基板上に搭載されているチップについて、まとめてチェックしておこう。

SATA3.0（6Gbps）コントローラASMedia「ASM1061」

UEFI ROMは2基搭載する。使用するROMは「MULTI BIOS SWITCH」で切り替え可能

オーディオチップはRealtek「ALC898」

I/OコントローラFintek「F71889AD」

PCI-Express接続のIEEE1394コントローラVIA「VT6315N」

PCI-Express3.0スイッチチップPericom「PI3PCIE3415ZHE」

「OC GENIE II」ボタン横に搭載されているNIKO-SEM製MOSFET「P2003ND5G」

メモリスロット脇に搭載されているNIKO-SEM製MOSFET「P0903BDG」

基板上に搭載されているSFCの多くは10×6mmの薄型タイプ

ATX24pin横には10×10mmのSFCが搭載される

CPU周辺のコンデンサはすべて「Hi-c CAP」。「アルミ固体電解コンデンサ」に比べて背が低いため、CPUクーラーが干渉する心配が少ない

CPU電源を管理するPWMチップ「uP1618A」

HDMI/DVIレベルシフターParade「PS8101」

ICS製クロックジェネレータ「9DB433AGLF」

イーサネットコントローラIntel「WG82579V」

｜バランスのいいランナップを揃えるMSI Z77マザーボード

　今回は手始めにMSI Z77マザーボード3モデルを画像中心にチェックしてきた。コストパフォーマンス重視の「Z77A-G45」、スタンダードモデル「Z77A-GD55」、オーバークロック向けハイエンド「Z77A-GD65」とバランスよくラインナップされており、用途に合わせたチョイスが可能だ。
　またいずれの製品も「ミリタリークラスIII」に準拠し、特に上位2モデルについては最高レベルの「スター5」に対応するなど、搭載チップセットが変わっても耐久性や安定性を重視するMSIの姿勢にはなんら変化が無い。
　定格だけでなく、オーバークロック状態での長期運用でも安心して使えるマザーボードとして、これからLGA1155プラットフォームでPCを構築したいユーザーや、P67/H67/H61からの買い替えを検討しているユーザーにも魅力的な製品に仕上げられている。“次なるステージ”に期待したい。
