｜3つのデジタルPWMからの給電を管理する
｜「3D POWER」ユーティリティ

　GIGABYTEの「X79」搭載マザーボードは前述の通り、CPU用に1基、メモリに2基、計3基のデジタルPWMを搭載することで、安定かつ高効率な電源供給を可能にしている。これにより、定格時のみならず、オーバークロック時でも省電力かつ高いオーバークロック性能を実現しているわけだ。さらに、これらのデジタルPWMからの給電は、新ユーティリティ「3D POWER」で設定することができる。

「3D POWER」ユーティリティの起動画面。この画面からVOLTAGE、FREQUENCY、PHASEの各設定画面に移動することができる

設定はチェックボックスやスライダーを使用。非常に簡単だ

　「3D POWER」では、わかりやすいユーザーインタフェースを採用することで、これまで設定が難しかった電圧パラメータ、フェーズコントロール、PWMコントローラの周波数などの調整が簡単に行えるようになっている。

電圧パラメータ設定画面。電圧レスポンスの調整、CPU/メモリ電圧などのロードラインキャリブレーション、過電圧保護の設定を行うことができる。主にオーバークロック時の安定性を高めたい場合に設定する

フェーズ設定画面。CPUの電源フェーズコントロールに加え、電流保護機能やPWMの熱保護機能を設定することができる

周波数設定画面。CPU、VTT、IMC、メモリコントローラのデジタルPWM周波数の調整が可能だ。デジタルPWMの周波数を上げることで、若干消費電力は増えるものの、オーバークロック性能は向上する。CPUをギリギリまでチューニングしたい場合には、PWM周波数を調整してみるといいだろう

｜2つのモードを搭載した新UEFI「3D BIOS」

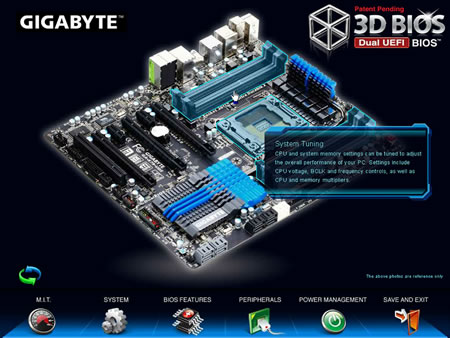

GIGABYTE初UEFIを採用した「3D BIOS」

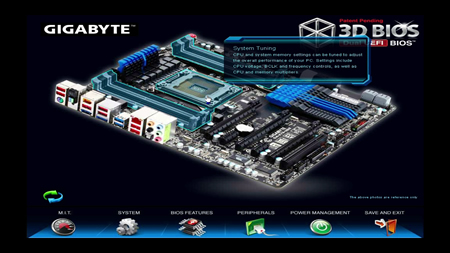

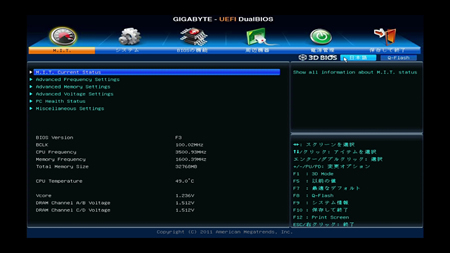

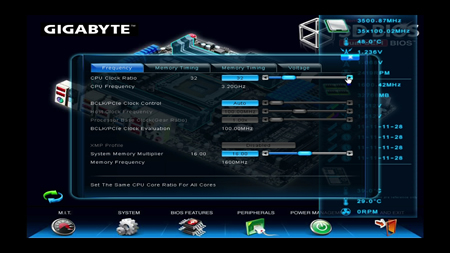

　GIGABYTE初のUEFIを採用した「3D BIOS」では、マザーボード上のパーツをクリックすることで直感的に設定が可能な「3Dモード」と、これまでのBIOSと同様に詳細な設定が可能な、「アドバンスモード」の2つのモードが用意されている。
　モードの切替はインタラクティブに行うことができるため、自分にあったモードを選んで設定するといいだろう。また、GIGABYTEの特徴でもあったBIOS保護機能「DUAL BIOS」は、UEFIへと移行した今回も「DUAL UEFI BIOS」として健在。UEFI更新時やオーバークロック設定時など、万が一トラブルが起きた場合でも安心だ。
