エルミタ的速攻撮って出しレビュー Vo.123　ローエンドでも品質に妥協なし。GIGABYTE H61マザーの実力を検証する

　「エルミタ的速攻撮って出しレビュー」

　Home >エルミタ的速攻撮って出しレビュー Vo.123　ローエンドでも品質に妥協なし。GIGABYTE H61マザーの実力を検証する

｜GIGABYTEの新H61マザーボード3モデルをチェックする

■「GA-H61MA-D3V」

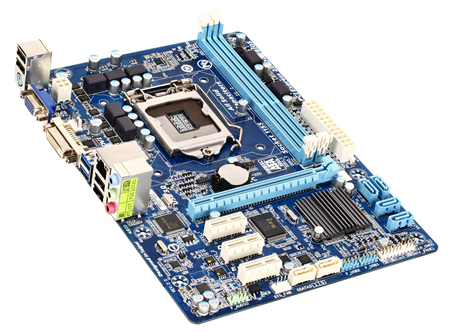

GA-H61MA-D3V
製品情報：http://www.gigabyte.jp/products/product-page.aspx?pid=4089

　GIGABYTEのH61マザーボードでは上位モデルにあたる「GA-H61MA-D3V」。MicroATXフォームファクタながら奥行きは174mmとさらに短く、スリムブックPCケースにも容易に搭載できるサイズに収められている。
　拡張スロットはPCI-Express3.0（x16）×1、PCI-Express2.0（x1）×3。Marvell「88SE9172」によるSATA3.0（6Gbps）ポート×2や、Etron Technology「EJ168」によるUSB3.0×2を備えるなどコスト重視モデルながら拡張性も確保されている。
　外部ディスプレイ出力はDVI-DとD-Subを搭載し、CPUはCore i7からCeleronまで幅広くサポートする。特にTDPの制限もないため、一般用途であれば十分なパフォーマンスを発揮するだろう。

GA-H61MA-D3V 基本スペック
対応ソケット	Intel LGA1155
チップセット	Intel H61 Express
フォームファクタ	Micro ATX
ボードサイズ	244×174mm
メモリスロット	DDR3-1333/1066/800×2 最大搭載容量16GB
拡張スロット	PCI-Express3.0（x16）×1 PCI-Express2.0（x1）×3
ストレージ	SATA3.0（6Gbps）×2（Marvell 88SE9172） SATA2.0（3Gbps）×4（Intel H61 Express）
LAN	ギガビットLAN×1（Realtek 8111E/F）
サウンド	High Definition Audio（Realtek ALC887）
USBポート	USB3.0×2（Etron EJ168） USB2.0×8（リア×4/ピンヘッダ×4）

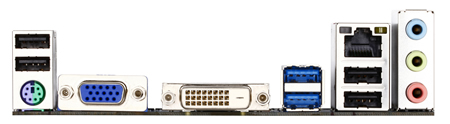

バックパネル	USB3.0×2、USB2.0×4、PS/2×1 DVI-D×1、D-Sub×1 オーディオ端子×3、ギガビットLAN×1

■「GA-H61M-DS2H」

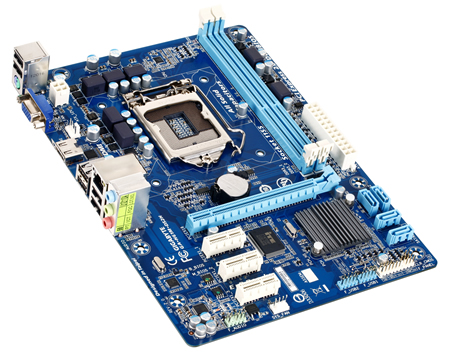

GA-H61M-DS2H
製品情報：http://www.gigabyte.jp/products/product-page.aspx?pid=4130

　「GA-H61M-DS2H」は「GA-H61MA-D3V」からSATA3.0(6Gbps)とUSB3.0が省略された廉価モデル。それ以外の基本性能に大きな違いはなく、拡張スロットはPCI-Express3.0（x16）×1、PCI-Express2.0（x1）×3という構成。CPUもTDPに関係なくCore i7からCeleronまでサポートする。
　また外部ディスプレイ出力がDVI-DからHDMIへと変更されているのも特徴だ。リビングPCとして液晶テレビへの接続などを想定するならば「GA-H61M-DS2H」は最適といえるだろう。

GA-H61M-DS2H 基本スペック
対応ソケット	Intel LGA1155
チップセット	Intel H61 Express
フォームファクタ	Micro ATX
ボードサイズ	244×174mm
メモリスロット	DDR3-1333/1066/800×2 最大搭載容量16GB
拡張スロット	PCI-Express3.0（x16）×1 PCI-Express2.0（x1）×3
ストレージ	SATA2.0（3Gbps）×4（Intel H61 Express）
LAN	ギガビットLAN×1（Realtek 8111E/F）
サウンド	High Definition Audio（Realtek ALC887）
USBポート	USB2.0×10（リア×6/ピンヘッダ×4）

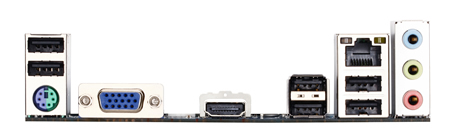

バックパネル	USB2.0×6、PS/2×1 HDMI×1、D-Sub×1 オーディオ端子×3、ギガビットLAN×1

■「GA-H61M-DS2(rev2.0)」

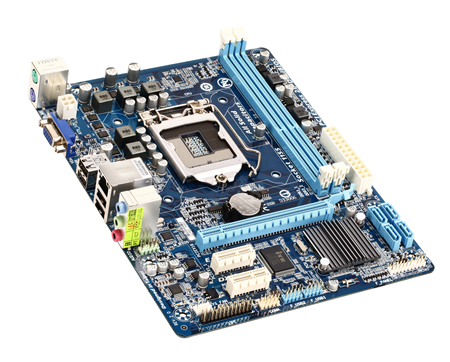

GA-H61M-DS2
製品情報：http://www.gigabyte.jp/products/product-page.aspx?pid=3970

　「GA-H61M-DS2(rev2.0)」は今回紹介するH61マザーボード中、最も下位にあたるモデル。外部ディスプレイ出力はD-Subのみで、拡張スロットもPCI-Express3.0（x16）×1、PCI-Express2.0（x1）×2とシンプルに設計されている。
　他の2モデルと違い、デジタルディスプレイ出力を搭載していないため、別途グラフィックスカードを搭載する場合や、セカンドマシンとして割りきって使用する場合に選択したい。また基板サイズが226×174mmと小さく、よりコンパクトPC向けの1枚だ。

GA-H61M-DS2 基本スペック
対応ソケット	Intel LGA1155
チップセット	Intel H61 Express
フォームファクタ	Micro ATX
ボードサイズ	226×174mm
メモリスロット	DDR3-1333/1066/800×2 最大搭載容量16GB
拡張スロット	PCI-Express3.0（x16）×1 PCI-Express2.0（x1）×2
ストレージ	SATA2.0（3Gbps）×4（Intel H61 Express）
LAN	ギガビットLAN×1（Realtek 8111E/F）
サウンド	High Definition Audio（Realtek ALC887）
USBポート	USB2.0×8（リア×4/ピンヘッダ×4）

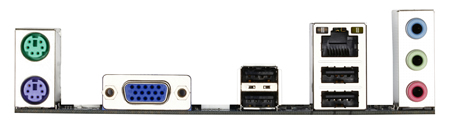

バックパネル	USB2.0×4、PS/2×2、D-Sub×1 オーディオ端子×3、ギガビットLAN×1
