| 「AMD A50M」による内蔵SATA3.0（6Gbps）ポートを5基備える |
|
| スロット形状はPCI Express（x16）だが、内部接続はPCI Express 2.0（x4）となる |
|
 |
 |
| PCI Express Mini Cardスロットには無線LANモジュールがあらかじめ搭載済み |
|
| バックパネルには無線LAN用のアンテナポートが2基用意されている |
|
 |
 |
| シルク印刷にはDEBUGPORTとなっているが実際にはTurbo key IIスイッチ。Enableにすると自動的に最適な設定でオーバークロックされる |
|
| ASRockやASUSTeKのマザーボードで採用されているフロントUSB3.0のピンヘッダ |
|
 |
| メモリスロットはDDR3 DIMM×2で最大8GBまで搭載可能。ただし、シングルチャネルまでの対応となる |
|
 |
 |
| MemOKボタン。メモリの動作が不安定な場合は、このボタンを押しながら電源を投入することで安全なメモリタイミングにて起動することができる |
|
| ルネサステクノロジー製のUSB3.0コントローラ「μPD720200」 |
|
 |
 |
|
| バックパネルのBluetoothコネクタ背面には注意事項が貼付けられていた |
|
 |
 |
| ケースファン用の3ピンコネクタは2基用意されている |
|
| 付属品一式。クイックスタートガイド、ユーザーガイド、ドライバCD、バックパネル、SATAケーブルに加えて、無線LAN用のアンテナが2つ付属する |
|
 |

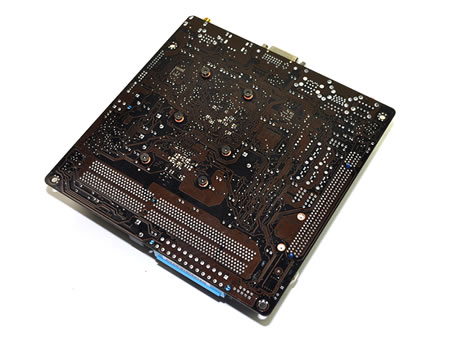

| マザーボード裏面。パッシブヒートシンクは6個のネジで固定されている |
|
 |

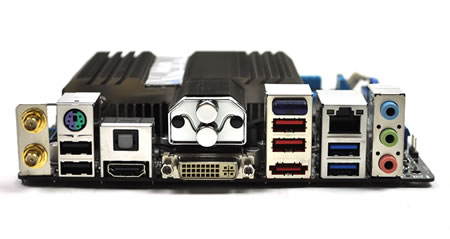

| バックパネル部。ディスプレイ出力は、RGB、DVI-D、HDMIの3種類を備える。さらに、USB 3.0×2、USB 2.0×4、eSATA（SATA3.0対応）、サラウンド入出力、Gigabit Ethernet、無線LANアンテナ×2、Bluetoothモジュールが用意されている。さらに外気冷却のためにヒートシンクから2本のヒートパイプが伸びているのも特徴的 |
|
