｜CPUコアオーバークロックを試す

　「Z77 Extreme4」のUEFIには、豊富なオーバークロック設定に加えてかなりアグレッシブなプリセットモードが用意されている。そこで今回はこのプリセットモードを使ったオーバークロックを試してみることにした。

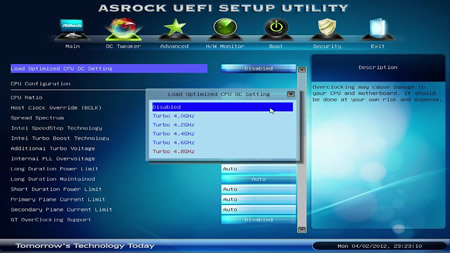

Core i7-2600Kに用意されているCPU向けプリセット。「4.0GHz」～「4.8GHz」までの5段階から選択できる

定格動作時のCPU-Z 1.60の結果。TurboBoost機能によって「CINEBENCH R11.5」のマルチコアテストでは3.5Ghzに動作クロックが向上している

4.0GHz動作時のCPU-Z 1.60の結果。コア電圧が1.184Vから1.256Vへと上昇している

4.2GHz動作時のCPU-Z 1.60の結果。コア電圧は1.256V

4.4GHz動作時のCPU-Z 1.60の結果。コア電圧は1.256V

4.6GHz動作時のCPU-Z 1.60の結果。コア電圧は1.376Vに上昇している

　今回はすべてのプリセットで動作を確認したが、4.8GHzではOSの起動途中にブルースクリーンとなってしまい安定動作しなかった。ただし4.6GHz以下はOS起動、ベンチマークとも安定しており、ワンクリックで設定可能なプリセットであることを考慮すれば十分な結果といえるだろう。

｜CINEBENCH R11.5でオーバークロック性能を確認

　プリセット設定のオーバークロック動作を確認したところで、その効果を確認するため「CINEBENCH R11.5」のスコアを測定してみることにした。

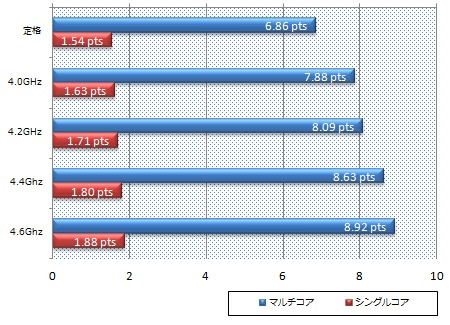

CINEBENCH R11.5

　「CINEBENCH R11.5」はCPU性能が比較的素直に結果に表れるベンチマークだが、定格時と4.6GHzとの比較では、シングルコアで約22％、マルチコアでは約30％と大幅にスコアが向上している。動画エンコードや画像ファイル処理などでスピードに不満があるなら、プリセットによる簡易オーバークロックを試してみるといいだろう。

｜消費電力をチェック

　「Z77 Extreme4」に用意されているプリセットではコア電圧も昇圧されているため、消費電力への影響が気になるところ。そこでオーバークロックによってどの程度違いが出るのか計測してみることにした。ちなみに、アイドル時は10分間放置した中で最も低い値、高負荷時は「CINEBENCH R11.5」を動作中で最も高い値とした。

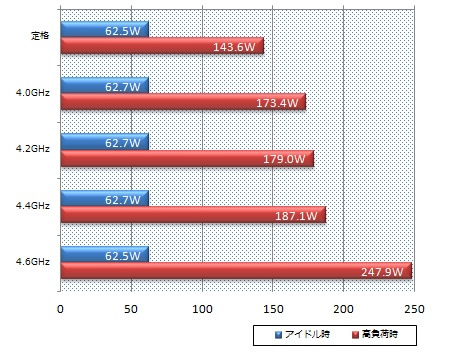

CPUのオーバークロックによる消費電力の違い

　アイドル時は省電力機能が効果的に働くことから、オーバークロック設定でもほとんど違いはない。一方、高負荷時は定格の1.184Vから1.256Vへと電圧があがる4.4GHzで43.5W増。1.376Vまで電圧が上昇する4.6GHzでは104.3W増と大幅に消費電力が増加している。高負荷が長時間続くような環境で使用する場合は、CPUクーラーの換装を検討したほうがいいだろう。
