｜「Z77 Extreme4」の動作を確認する。

　ここからは実際に「Z77 Extreme4」を動作させ、そのパフォーマンスをチェックしてみよう。今回用意したテスト機材構成は以下通りだ。

テスト機材構成
CPU	Intel Core i7-2600K （4コア/8スレッド/3.4GHz/TB時3.8GHz /L3キャッシュ8MB/TDP95W）
マザーボード	Z77 Extreme4
VGA	GIADA 「GTX560Ti」（GeForce GTX 560 Ti GDDR5 1,024MB）
メモリ	UMAX「Centus QCD3-16GB-1600OC」（4GB×4） PC3-12800（DDR3-1600MHz）、CL9、1.5V
HDD	Seagate「ST3500418AS」（SATA2 500GB）
光学ドライブ	PLEXTOR「PX-755A」
電源ユニット	SilverStone STRIDER Gold Evolution 「SST-ST1200-G-E」（1,200W/80PLUS GOLD）
OS	Windows 7 Ultimate SP1 64bit

｜「Z77 Extreme4」のUEFIをチェックする

　ASRock「Z77 Extreme4」は制御プログラムにグラフィカルなインターフェイスを備えたUEFIを採用する。各種設定は入力項目を極力減らしマウスで行えるよう工夫が凝らされ、ホイールによるスクロールにも対応。またASRock独自機能「System Browser」は、マザーボードの該当箇所にマウスカーソルを当てると、搭載パーツの情報や状態を簡単に確認できるため、初心者でも迷うことなく操作することができる。
　一方、オーバークロック項目はCPU倍率、GPUクロック、メモリ倍率といった一般的な項目から、電流リミット値や有効コア数といった詳細な項目まで豊富に用意されており、細かいチューニングを楽しみたいユーザーでも不満はないだろう。

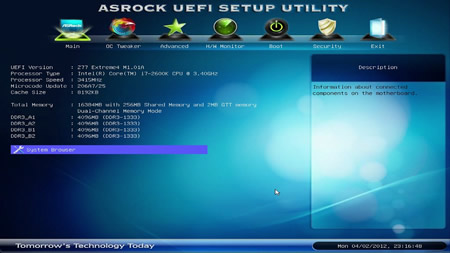

「Z77 Extreme4」のUEFI画面。基本的にすべての操作はマウスで行う事ができる

「System Browser」画面。マザーボードの該当箇所にマウスカーソルをあてると搭載パーツとその状態を確認することができる

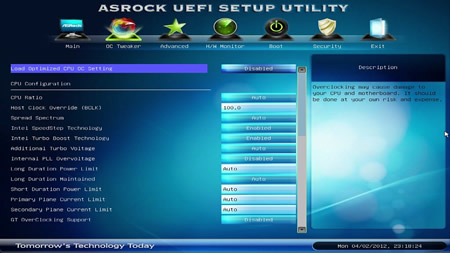

CPU関係のオーバークロック設定項目。CPU倍率やBCLKといった一般的な項目だけでなく、電流/電圧リミット値など豊富に用意されている

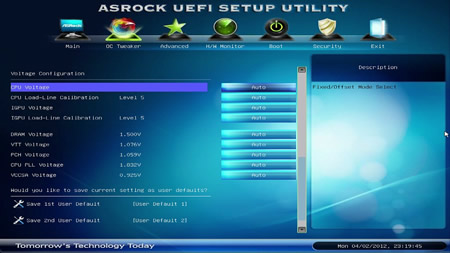

電圧関係のオーバークロック設定項目。CPUやGPU電圧を補正するロードラインキャリブレーションレベルも選択できる

メモリタイミング設定項目では、XMP設定やメモリクロックの設定が可能

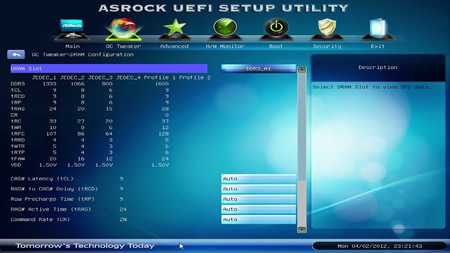

詳細設定では、メモリプロファイルの確認とメモリタイミングの設定ができる

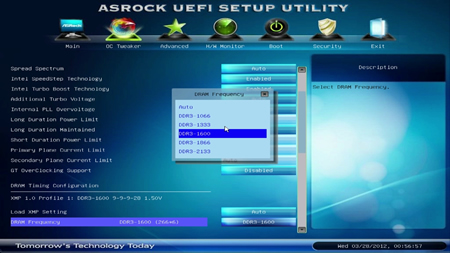

Core i7-2600Kを搭載した場合。メモリクロックは1066MHz～2133MHzまでの5段階から選択が可能

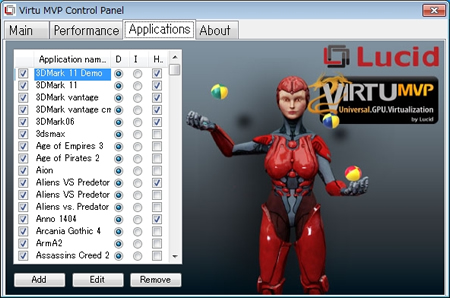

｜新機能「Lucid Virtu MVP」を試す

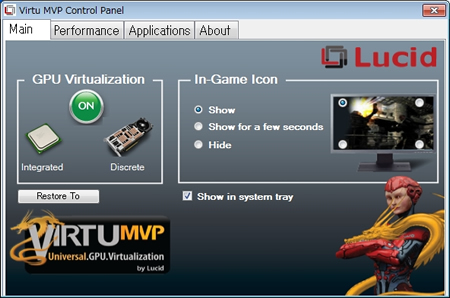

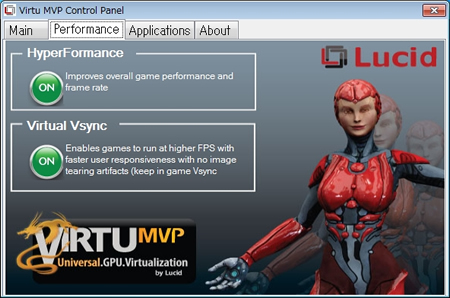

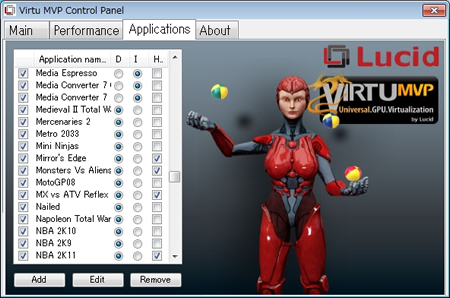

　Z77がサポートする注目機能として「Lucid Virtu MVP」がある。これは内蔵GPUと外部グラフィックスカードを動的に切り替える「Lucid Virtu」の拡張版で、内蔵GPUと外部グラフィックカードを協調動作させることで3D描画性能を向上させる「HyperFormance」モードと、ティアリングを発生することなくディスプレイのV-Sync以上のフレームレートを実現する「Virtual Vsync」モードの2つの機能が追加されている。
