| 外装パッケージはブルーを基調デザインを採用。M3のロゴは箔押し仕上げ |
|
| 2.5インチ→3.5インチ変換アダプタ、取り付け用ネジ、「Acronis True Image OEM版」が収録されたCD-ROM、4言語に対応したQuick Installation Guideが付属する |
|
 |

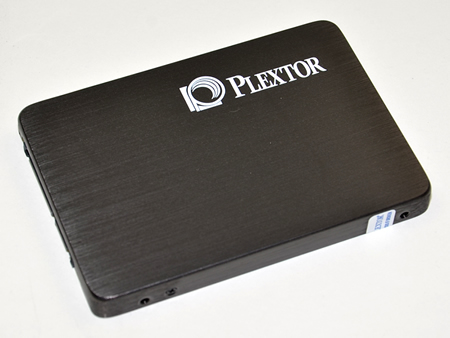

| ヘアライン加工が美しいアルミニウム製のケースを採用。ケースの厚さは9.5mm |
|
 |
 |
| 本体背面には製品情報シールが張り付けられている。製造日を確認したところ2011年11月となっていた |
|
| ケースサイドのネジを外して基板を確認したところ。表面にはキャッシュメモリとMLC NANDフラッシュが8枚搭載されている |
|
 |
 |
| ケースに貼りつけられているサーマルパッド。MLC NANDフラッシュやキャッシュメモリの熱をケースに逃がす仕組みとなっている |
|
| MLC NANDフラッシュには東芝製の24nmプロセス「TH58TEG8D2HBA8C」を採用。1枚当たりの容量は256Mbit（32MB）で計8枚搭載する |
|
 |
 |
| キャッシュメモリはNanya製DDR3 256MBモデル「NT5CB128M16BP-CG」を2基搭載 |
|
| 基板裏側に搭載されているチップは、コントローラーとDC-DCコンバーターのみ |
|
 |
 |
| Marvell製サーバーグレードコントローラー「88SS9174-BKK2」 |
|
| Texas Instruments製DC-DCコンバーター「PS54426」 |
|
