｜Patriot「Pyro SE」の基板をチェック

　さて、パッケージと付属品を確認したところで、ここからはカバーを開けてPatriot「Pyro SE」の基板をチェックしていこう。コントローラにはSandForce「SF-2281」を、MLC NANDフラッシュは製造プロセス25nm、容量64GbitのMicron製MLC NANDフラッシュを採用している。

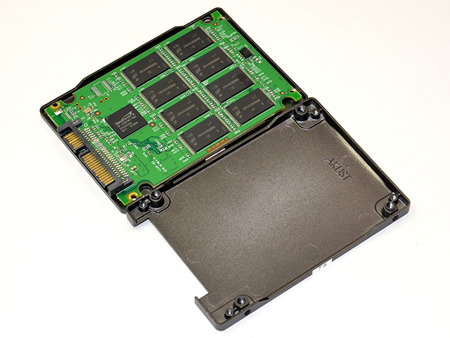

四隅のネジを外して基板を確認したところ。表面にはコントローラとMLC NANDフラッシュメモリが8枚搭載されている

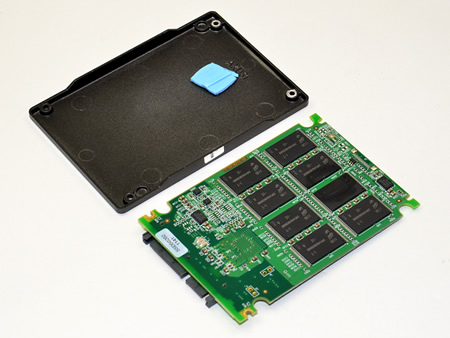

基板裏面を確認したところ。こちらには8枚のMLC NANDフラッシュが配置されている

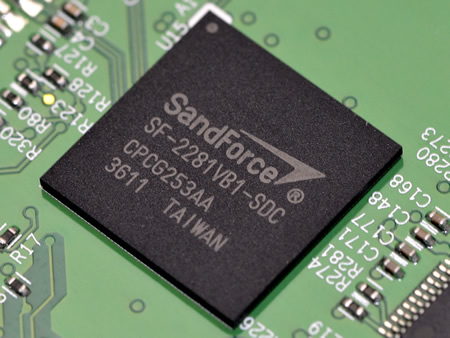

コントローラには、おなじみのSandForce「SF-2281VB1-SDC」を採用する

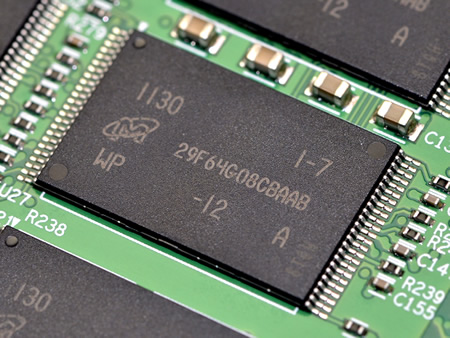

MLC NANDフラッシュは製造プロセス25nm、容量64Gbit（8GB）のMicron製「29F64G08CBAAB」を16枚搭載する

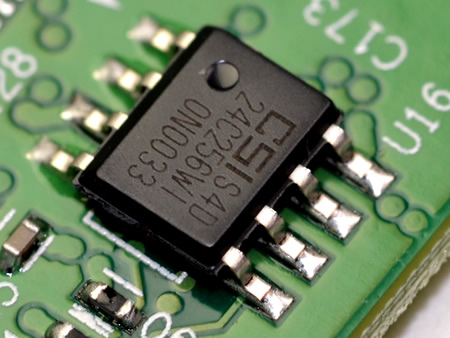

CSI製ICチップ「24C256WI」

｜レギュレーションとテスト機材構成

　Patriot「Pyro SE」の外観チェックが終わったところで、ここからは実際に動作させて性能を確認していきたい。ベンチマークソフトはこれまでと同様、「AS SSD Benchmark 1.6.4067.34354」、「CrystalDiskMark 3.0.1」、「HD Tune Pro 4.60」、そして「ATTO Disk Benchmark 2.46」の計4種類を用意。テスト方法はOS、ドライバ、ベンチマークソフトのみをインストールしたシステム用のHDDを別途使用し、SSD自体にはデータを入れない状態でテストを行っている。また余分な負荷が掛からないように、ネットワークケーブルは接続しない状態で行った。ちなみに、テスト構成はこれまでと同様Intel「Z68 Express」の環境を使用している。

テスト機材構成
CPU	Intel Core i7-2600K （SandyBridge/LGA1155/3.40GHz/TDP95W）
マザーボード	GIGABYTE「GA-Z68XP-UD3R-B3」（Intel Z68 Express/ATX）
システムHDD	Seagate「ST3500418AS」（SATA2 500GB）
メモリ	CORSAIR「CMX4GX3M2A1600C9」 4GB（2GB×2/PC-12800）
光学ドライブ	PLEXTOR「PX-755A」
電源ユニット	CORSAIR「CMPSU-750HX」（750W/80PLUS SILVER）
OS	Windows 7 Ultimate SP1 64bit
