｜「CNPS11X Performa」搭載ファン

　次に搭載ファンをチェックしてみよう。「CNPS11X Performa」に採用されているのは、120mm口径PWMモデル。フレームはネジ穴部分がスクエアタイプながら、インペラ外周はラウンド風のコンビデザインだ。たまに見かけるこの形状だが、その利点は吸気側の外周（縁部）の気流の乱れを軽減させる事ができるとされている。少しでも良好なエアフローと静音性を確保すべく設計されたファンを「CNPS11X Performa」はチョイスしているというワケだ。
　軸受け構造はロングライフベアリングで、回転数は1,000～1,600rpm±10％、騒音値17～26dBAとされている。数値だけで性能を推し量る事は非論理的ではあるものの、最大回転時の騒音値はやや気になるところ。テストセッションではその点も注目していきたい。

フレームにラウンドとスクエアのコンビデザインを採用する120mm口径ファン。中心部のラベルはZALMANオリジナルにつき、製造元（OEM）は判別不能

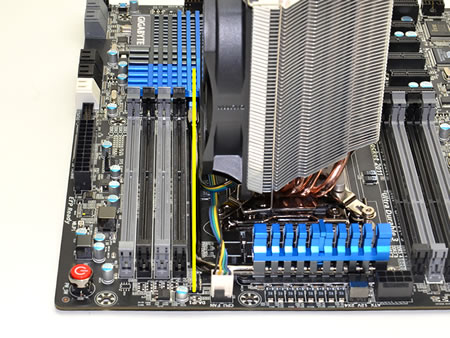

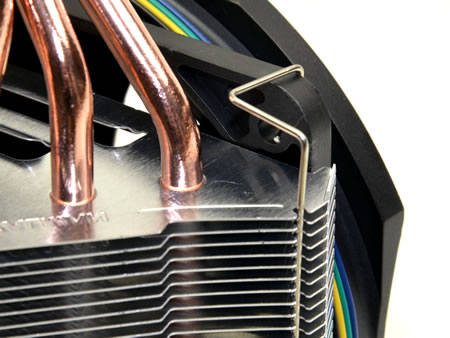

ファンの固定方法は一般的なワイヤークリップ式を採用する。大型サイドフロー型CPUクーラーの場合、マザーボードへの搭載時にファンを外さなければネジ留めできない事がある。それを回避するためにファンの着脱が容易に設計されているというワケだ

｜「CNPS11X Performa」付属品をチェック

　次に付属品を確認しておこう。「CNPS11X Performa」はパッケージ上部に“中敷き”があり、その上にジッパー袋入りで固定用ネジやバックプレートなどが納められている。部品構成は比較的シンプルで、異なるソケットの部品同士が大量に余るということは無い。

ブラック塗装のバックプレート。LGA2011以外のソケットで使用。先端部にはソケット毎の穴が用意されている

「Loading Block」と「Double-sided Tape」。ソケットタイプによりバックプレートとマザーボード背面の接触部に使用する

プラスチック製「Side Cap」と「Nuts」。搭載させるソケットタイプに合ったバックプレートにネジ穴を作るスタンドオフナットは、「Side Cap」により固定する

金色の「Gold Bolts」は、LGA1366のみに対応する固定用ネジ

「Silver Bolts B（3mm）」は、LGA1156/1155/775およびAMD系固定用ネジ

「Silver Bolts A（4mm）」は、LGA2011固定専用ネジ

「Performa」に付属されるグリスは「ZM-STG2M」。熱伝導率は4.1W/mK

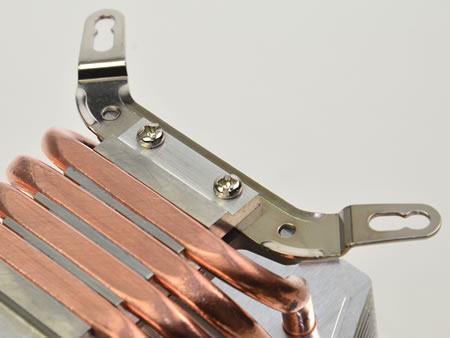

Intel用クリップ。対応ソケットはLGA2011/1366/1156/1155/775

AMD用クリップ。対応ソケットはSocket FM1/AM3+/AM3/AM2+/AM2

L字型のレンチは、同梱のネジを固定する場合に必須

マニュアルは英語と韓国語。ただし図説が詳細である事から、搭載方法に戸惑う事はないだろう

｜シンプルで分かりやすいマザーボードへの搭載手順

　テストセッションまでもうひと息となったところで、固定方法をご紹介しよう。本稿で行うテスト機材はCPUにIntel Corei 7-3930Kを用意している。TDP130WのSandyBridge-Eは前回テストで最大70℃に達した高発熱タイプ。CPUクーラーが同梱されないCorei 7-3930Kでは、必ず汎用製品をチョイスする必要がある。「CNPS11X Performa」はその有力な選択肢となるのだろうか。

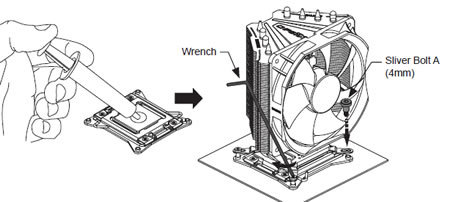

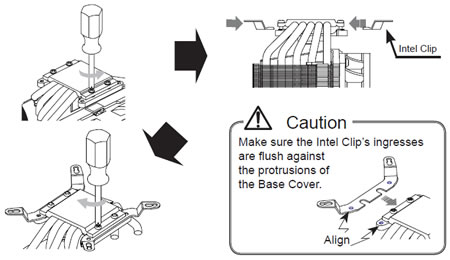

　さて、LGA2011への固定方法だが、実にシンプルにできており、作業工程も最小レベルに抑えられている。ここでは同梱マニュアルの図説を交え、簡単に搭載手順を確認しておこう。
